Колба-фланец 2000 Вт 1300+700 на 230 В: подбор параметров, цена и сроки
Две секции в одной колбе, 1300 Вт и 700 Вт, дают три реальные ступени нагрева: 700, 1300 или 2000 Вт сразу. Напряжение 230 В, а не 220, поднимает расчётное сопротивление секций на фланце до 38,8-45,2 Ом (1300 Вт) и 72,0-84,0 Ом (700 Вт). Анод на фланце принимает коррозию на себя, прокладка держит герметичность на шпильках. Ориентир по цене блок-ТЭНа: 3510-21700 ₽. Точная цифра для нержавеющей колбы с анодом появится после чертежа или фото старой детали.

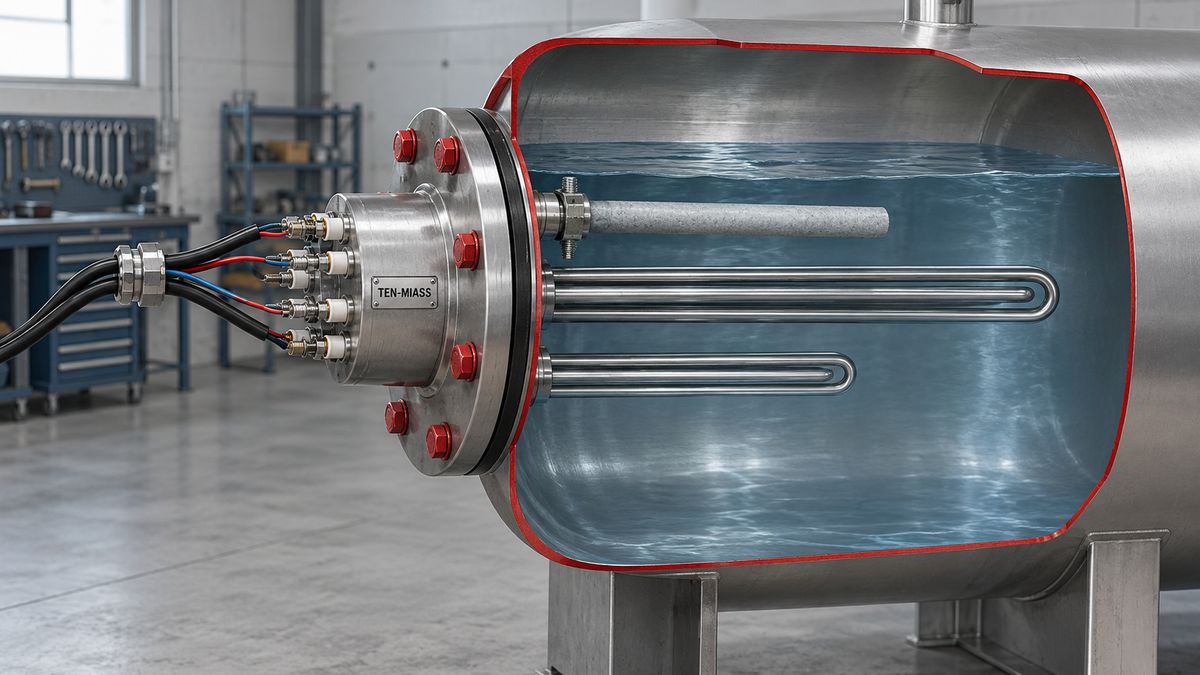

Колба-фланец в разрезе: две секции нагрева погружены в среду, контакты и анод выведены на сухую сторону фланца
Почему именно 1300 и 700, а не одна секция на 2000 Вт
Разбивка мощности по двум секциям это ступенчатая регулировка без термостата с широким диапазоном. Включаешь секцию 700 Вт: экономичный подогрев или поддержание температуры. Включаешь 1300 Вт: рабочий режим. Включаешь обе параллельно: 2000 Вт, быстрый прогрев с холодного старта. Один нагреватель на 2000 Вт такой гибкости не даёт, либо работает на полной мощности, либо не работает совсем.
| Ступень | Что включено | Мощность | Когда применяют |
|---|---|---|---|
| Младшая | Секция 700 Вт | 700 Вт | Поддержание температуры, экономия |
| Средняя | Секция 1300 Вт | 1300 Вт | Обычный рабочий нагрев |
| Максимальная | Обе секции параллельно | 2000 Вт | Быстрый прогрев с холодного старта |
Коридор сопротивления по ГОСТ 13268-88 для 230 В
ГОСТ нормирует допуск по мощности: +5 % / −10 % от номинала. Для каждой секции и для суммарной мощности это даёт свой коридор сопротивления, и считать его нужно под 230 В, а не под привычные 220.
| Секция | Диапазон мощности по ГОСТ | Сопротивление, Ом |
|---|---|---|
| 700 Вт | 630-735 Вт | 72,0-84,0 |
| 1300 Вт | 1170-1365 Вт | 38,8-45,2 |
| 2000 Вт (обе секции) | 1800-2100 Вт | 25,2-29,4 |
Секции соединены параллельно, поэтому их сопротивления складываются по формуле параллельных цепей: при номинале 40,7 Ом (1300 Вт) и 75,6 Ом (700 Вт) общее сопротивление выходит на 26,4 Ом. Это и есть расчётное значение для 2000 Вт при 230 В. Подробный разбор коридора для одиночного ТЭНа на 2 кВт есть в статье про сопротивление ТЭНа 2 кВт.
Пример расчёта: сколько греть бак на 100 литров
Формула нагрева воды: P = 0,00116 × V × ΔT / t. Здесь V это объём в литрах, ΔT это разница температур, t это время в часах, а P это мощность в кВт. Возьмём бак 100 л, вода с 10 °C до 60 °C, ΔT = 50 °C.
| Ступень | Расчёт | Время нагрева |
|---|---|---|
| 700 Вт | 0,00116 × 100 × 50 ÷ 0,7 | ≈ 8,3 ч |
| 1300 Вт | 0,00116 × 100 × 50 ÷ 1,3 | ≈ 4,5 ч |
| 2000 Вт | 0,00116 × 100 × 50 ÷ 2,0 | ≈ 2,9 ч |
На практике время короче на 10-20 % за счёт того, что формула не учитывает теплоту, которая и так есть в баке и обвязке. Но порядок цифр верный: разница между младшей и максимальной ступенью почти трёхкратная. Именно ради этого делают две секции, а не одну.
Признак → причина → что менять
| Признак | Причина | Что менять |
|---|---|---|
| Греет заметно медленнее, чем раньше | Переключатель стоит на ступени 700 Вт вместо 1300 или 2000 | Проверить положение переключателя, не нагреватель |
| Автомат выбивает при включении обеих секций | Проводка и автомат рассчитаны на одну секцию, не на суммарные 2000 Вт | Автомат на ток не менее 10 А, провод сечением от 1,5 мм² |
| Анод стал тонким или рассыпался за несколько месяцев | Агрессивная вода с высоким содержанием хлоридов съедает анод быстрее нормы | Плановая замена анода, интервал короче стандартного |
| Течь по периметру фланца при нагреве | Прокладка потеряла упругость, пересохла или продавлена | Замена прокладки на новую нужного материала, не подтяжка шпилек |
| На фланце вокруг шпилек питтинг и ржавые разводы | Анод выработан и перестал защищать металл | Проверить и заменить анод, иначе питтинг дойдёт до сварного шва |
| Одна из ступеней вообще не включается | Обрыв нити в одной из секций или подгорел контакт на клемме | Прозвонить секции отдельно, под замену идёт колба целиком |
Ошибка, которая обходится дороже самой колбы
Типичная история: на складе или у поставщика под рукой есть готовая колба на 220 В, и её ставят вместо заказанной под 230 В, потому что «разница в 10 вольт роли не играет». Играет, причём в обе стороны.
Колба, рассчитанная на 220 В, в сети, где реально держится 230 В, получает мощность на 9-10 % выше номинала. Это уже за верхней границей допуска ГОСТ +5 %. Секции греются на пределе, нихром вырабатывается быстрее, растёт риск локального перегрева в точке выхода спирали из изоляции. Колба на 230 В, воткнутая в сеть, где фактически 220 В, получает мощность на 8 % ниже номинала. Это укладывается в допуск −10 %, просто греет дольше. Опасности нет, но и смысла ставить такую замену вместо расчёта под реальное напряжение тоже нет.
Материал колбы, анод и прокладка: что уточнить перед заказом
Для воды и пара колбу делаем из нержавейки AISI 304 (08Х18Н10). Если среда агрессивнее (перекись, химия, пищевое производство с кислотными средами), берём AISI 321 (08Х18Н10Т), титан-стабилизированную сталь устойчивее к межкристаллитной коррозии.
Анод, расходный элемент защиты, обычно магниевый. Срок его работы зависит от жёсткости и химического состава воды: в мягкой воде изнашивается медленно, в воде с высоким хлоридом сходит за несколько месяцев. Подробнее про принцип работы рассказано в статье анод в водонагревателе. Прокладку подбираем по температуре и среде: силикон и EPDM для воды до 150 °C, фторопласт, если в контакте с маслами или химически активными жидкостями. Как подобрать сам фланец под задачу, разобрано в статье как выбрать фланец.
Что прислать для расчёта
- Диаметр фланца и диаметр окружности расположения шпилек (межосевое расстояние)
- Количество и диаметр отверстий под шпильки
- Материал прокладки, которая стояла раньше, или среда, с которой она контактирует
- Нужен ли анод и какой был материал (магниевый, цинковый)
- Суммарная и пошаговая мощность: 700 / 1300 / 2000 Вт, или другая разбивка, если нужна
- Рабочее напряжение: 230 В или фактическое напряжение в точке подключения
- Фото старой колбы целиком и отдельно фланца с линейкой или штангенциркулем
Нужна колба-фланец под конкретный бак или котёл?
Считаем по чертежу или фото старой детали. Минимальная партия 1 штука, срок 7-14 дней.
