Хомутовые (кольцевые) нагреватели с термопарой для экструдеров и литьевых машин: как подобрать точную замену

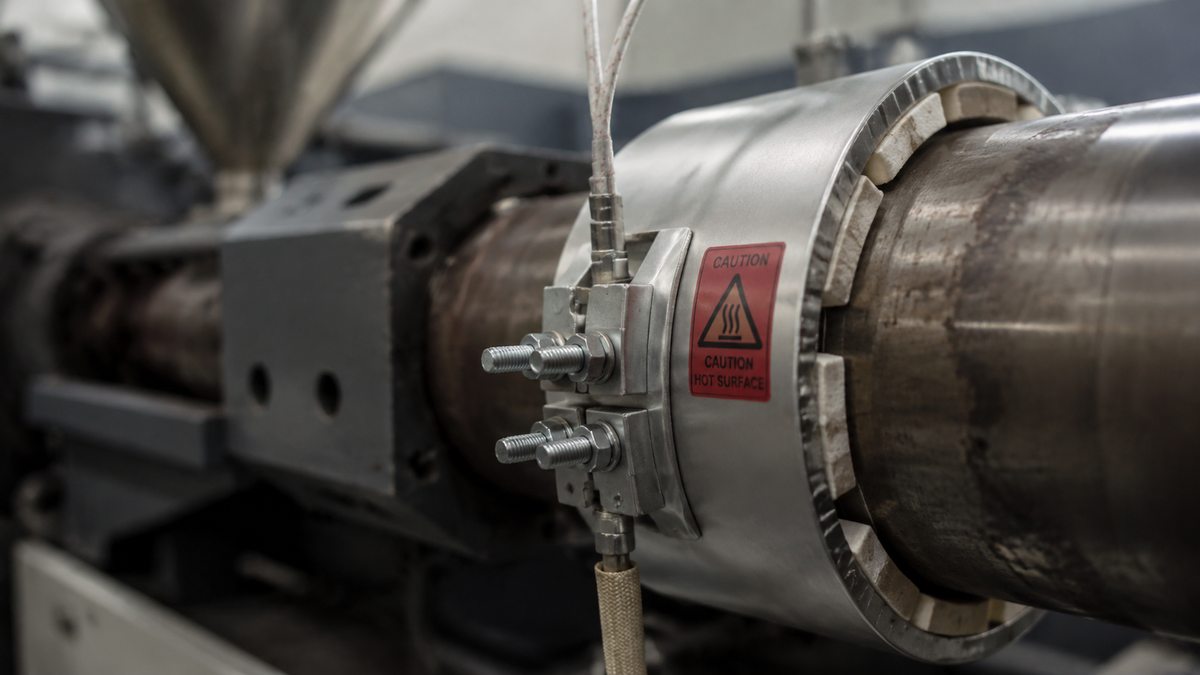

По WhatsApp приходит короткое сообщение: «ТЭН хомутовый диаметр 197, ширина 75, термопара, выход под болты, 1,5 кВт». Наладчик снял размеры со сгоревшего кольца на цилиндре экструдера и хочет такое же. И это правильный подход: хомутовый нагреватель - штука посадочная, его нельзя подобрать «примерно». Ошибёшься на пару миллиметров по диаметру - кольцо либо не обожмёт цилиндр, либо не налезет.
Кольцевой нагреватель не отдаёт тепло воздуху вокруг, как воздушный ТЭН. Он греет через прямой контакт со стенкой цилиндра, которую обжимает. Поэтому вся логика подбора крутится вокруг плотности прилегания и точных размеров, а не только мощности. Разберём, какие семь параметров снять со старого хомута, как их замерить и зачем каждый нужен, чтобы новый сел на место и не сгорел.
Почему хомутовый нагреватель нельзя подобрать «на глаз»?
Потому что он греет через контакт, а не через среду. Внутренняя поверхность кольца прижата к цилиндру, и всё тепло со спирали уходит в металл только там, где есть плотное прилегание. Если кольцо село с зазором, между ним и цилиндром остаётся воздушная прослойка. Воздух работает теплоизолятором: тепло запирается внутри нагревателя, его собственная оболочка перегревается, и внутренняя спираль или лента выгорает. Ровно как у патронного ТЭНа в отверстии - плохой контакт равен перегреву.
Отсюда правило: внутренний диаметр кольца в холодном состоянии делают чуть меньше наружного диаметра цилиндра, чтобы при затяжке замка хомут обжал трубу с натягом. Заказали диаметр «с запасом побольше, чтоб точно налез» - получите болтающееся кольцо, воздушный зазор и прогар за недели. Поэтому диаметр снимают по цилиндру, а не по старому раздутому от перегрева хомуту.
Какие размеры снять со старого хомута для точной замены?
Семь параметров, и каждый влияет на то, сядет ли новый нагреватель и как долго проживёт. Ниже таблица: что снять, чем замерить и зачем это нужно.
| Параметр | Как снять | Зачем нужен |
|---|---|---|
| Внутренний диаметр кольца | Штангенциркулем по наружному диаметру цилиндра (не по раздутому старому хомуту). Или замерить длину развёртки хомута рулеткой и разделить на 3,14 | Обжим с натягом. Ошибка в 1-2 мм ведёт к зазору или к тому, что кольцо не налезет |
| Ширина (высота) хомута | Линейкой или штангенциркулем вдоль оси цилиндра | Задаёт площадь нагрева и посадку по длине зоны, влияет на удельную мощность |
| Мощность и напряжение | С шильдика старого нагревателя или из паспорта машины: Вт/кВт и 220 или 380 В | Тепловой режим зоны. При замене сохраняют, чтобы не перегреть и не недогреть расплав |
| Тип замка и зазора | Осмотреть: винтовой хомут (планки со шпильками), барашки, стяжной болт. Замерить ширину разреза кольца | От замка зависит, как хомут затягивается и обжимает цилиндр при монтаже |
| Тип и место вывода | Посмотреть, чем выходит питание: гибкие провода, клеммы под болт, штекер. Отметить, с какой стороны и на сколько выходят | Чтобы новый встал в ту же проводку без переделки клеммника |
| Отверстия под термопару | Найти гнездо или бобышку под датчик, замерить её положение и тип термопары (обычно K) | Контроль температуры зоны. Без термопары регулятор греет вслепую |
| Вырезы и отверстия | Отметить вырезы под фланцы, штуцеры, окна загрузки, отверстия под крепёж | Чтобы кольцо село на цилиндр со всеми выступами и ничего не мешало |
Если разбираться в размерах некогда, самый надёжный путь - прислать старый образец или чёткое фото с рулеткой и шильдиком. По образцу мы снимаем размеры сами и делаем копию. Это тот же подход, что и подбор аналога ТЭНа по шильдику: маркировка и габарит дают всё, что нужно для точного изготовления.
Миканитовый или керамический хомут - что выбрать?
Тип греющей части выбирают по рабочей температуре зоны. Для большинства зон цилиндра при переработке ПВД, ПНД, ПП, ПС температура держится в пределах 150-300 °C, и хватает миканитового (слюдяного) нагревателя. Для горячих зон, сопла, головки, где идут инженерные пластики или температура выше, ставят керамический хомут - он держит больше.
| Тип хомута | Рабочая температура | Где применяют |
|---|---|---|
| Миканитовый (слюдяной) | до ~350 °C | Основные зоны цилиндра экструдера и литьевой машины, стандартные термопласты |
| Керамический | до ~600-700 °C | Горячие зоны, сопло, головка, инженерные пластики, повышенные температуры |
| С встроенной термопарой | по типу греющей части | Зоны, где нужен точный контроль температуры прямо в нагревателе |
Термопара встраивается в любой из типов - её закладывают в тело хомута или ставят рядом в гнездо, чтобы регулятор держал заданную температуру зоны и не давал ей уйти в перегрев. В заявке из примера («термопара, выход под болты») именно это и просят: кольцо с датчиком и выводами под болтовые клеммы.
Как связаны ширина, мощность и ресурс хомута?
Через удельную мощность - ватты, делённые на площадь греющей поверхности кольца. Именно она, а не суммарные ватты, определяет, перегреется оболочка или нет. Кольцо диаметром 197 и шириной 75 мм имеет площадь около 3,14 × 19,7 см × 7,5 см ≈ 464 см². При мощности 1500 Вт удельная мощность выходит примерно 1500 / 464 ≈ 3,2 Вт/см² - спокойный режим для хомута при плотной посадке.
Логика та же, что у любого контактного нагревателя: если ту же мощность запихнуть в узкое кольцо меньшей ширины, площадь упадёт, удельная мощность подскочит, и оболочка начнёт перегреваться. Поэтому при замене сохраняют и ширину, и диаметр, и мощность вместе - меняешь один размер, меняется весь тепловой баланс зоны. Подробнее про этот баланс - в разборе удельной мощности ТЭНа и почему она важнее суммарных ватт.
Изготовим хомутовый нагреватель по вашему образцу
Пришлите старое кольцо, чертёж или фото с размерами и шильдиком - подберём диаметр, ширину, мощность, тип замка, вывода и термопару так, чтобы новый сел на цилиндр и не прогорел.
Отправить заявку на расчётКак подключают выводы и замок хомута?
Выводы делают под условия монтажа на машине. В примере из заявки это клеммы под болт - жёсткие контактные лапки, к которым питание прикручивается болтом с шайбой и гайкой. Такой вывод удобен, когда рядом горячий металл и гибкий провод быстро выгорит. Альтернативы - гибкие провода в стеклоткани или металлорукаве и штекерное соединение. В заявке указывают тип вывода и с какой стороны он выходит, чтобы новый хомут встал в ту же проводку.
Замок - это то, чем кольцо стягивается на цилиндре. Винтовой хомут с планками и шпильками, барашки, стяжной болт: от типа замка зависит, как равномерно нагреватель обожмёт трубу. Важно, чтобы после затяжки по всей окружности не осталось воздушных карманов. Мы изготавливаем нагреватели по чертежу заказчика с нужным типом замка, вывода и термопары; если чертежа нет - работаем по образцу.
Что сделать, чтобы хомут не прогорел на цилиндре?
Ресурс держат три вещи по порядку: плотный обжим, правильная удельная мощность и контроль температуры термопарой. Разболтанный или раздутый от старого перегрева хомут - главная причина повторных прогаров, поэтому кольцо всегда сажают с натягом на чистый цилиндр.
- Внутренний диаметр снят по цилиндру, кольцо обжимает трубу с натягом, без воздушного зазора.
- Посадочную поверхность цилиндра очищают от нагара и окалины перед установкой - грязь ухудшает контакт.
- Ширина и мощность сохранены как у оригинала, удельная мощность в рабочем коридоре.
- Термопара и терморегулятор держат зону в заданной температуре, кольцо не уходит в перегрев.
- Замок затянут равномерно по всей окружности, без перекоса и карманов.
Чек-лист замеров: что снять и прислать для расчёта
- Внутренний диаметр кольца по наружному диаметру цилиндра (мм)
- Ширина (высота) хомута вдоль оси цилиндра (мм)
- Мощность и напряжение с шильдика: Вт/кВт, 220 или 380 В
- Тип замка и ширина разреза кольца (винтовой, барашки, стяжной болт)
- Тип вывода и с какой стороны выходит (провода, клеммы под болт, штекер)
- Нужна ли термопара, её тип и место установки
- Вырезы и отверстия под штуцеры, фланцы, окна загрузки, крепёж
- Рабочая температура зоны - для выбора миканит или керамика
- Количество колец и желаемый срок
С этими данными подберём диаметр, ширину, мощность, тип замка, вывода и термопару и дадим цену по чертежу. Проще всего прислать старый образец или фото с рулеткой и шильдиком на ten-miass@mail.ru, в WhatsApp или через форму заявки. Способы связи и реквизиты - на странице контактов.
Частые вопросы
Как снять внутренний диаметр хомутового нагревателя для замены?
Замеряйте по наружному диаметру цилиндра экструдера штангенциркулем, а не по старому раздутому от перегрева хомуту. Можно замерить длину развёртки кольца рулеткой и разделить на 3,14. Внутренний диаметр нового хомута делают чуть меньше диаметра цилиндра, чтобы при затяжке замка кольцо обжало трубу с натягом, без воздушного зазора.
Почему хомутовый нагреватель на экструдере прогорает за пару недель?
Чаще всего из-за воздушного зазора между кольцом и цилиндром. Хомут греет через контакт, и если он не обжимает трубу плотно, воздух работает теплоизолятором, тепло запирается в оболочке, она перегревается и спираль внутри выгорает. Причина обычно в неверном диаметре, заказанном с запасом, или в грязной посадочной поверхности цилиндра.
Чем миканитовый хомут отличается от керамического?
Рабочей температурой. Миканитовый (слюдяной) держит до ~350 °C и подходит для основных зон цилиндра при переработке стандартных термопластов. Керамический держит до ~600-700 °C и ставится на горячие зоны, сопло, головку и под инженерные пластики. Тип выбирают по рабочей температуре конкретной зоны, а не наугад.
Что означает «выход под болты» в заявке на хомут?
Это тип вывода: жёсткие контактные лапки или клеммы, к которым питание прикручивается болтом с шайбой и гайкой. Такой вывод ставят, когда рядом горячий металл и гибкий провод быстро выгорит. Альтернативы - гибкие провода в стеклоткани или металлорукаве и штекерное соединение. В заявке указывают тип вывода и с какой стороны он выходит.
Зачем хомутовому нагревателю термопара?
Для контроля температуры зоны. Термопару (обычно типа K) встраивают в тело хомута или ставят рядом в гнездо, а терморегулятор по ней держит заданную температуру и не даёт зоне уйти в перегрев. Без термопары регулятор греет вслепую, и кольцо рискует перегреть расплав или сгореть при отклонении режима.
Можно ли изготовить хомут по старому образцу без чертежа?
Да. Пришлите старое кольцо или чёткое фото с рулеткой и шильдиком, по образцу мы сами снимем внутренний диаметр, ширину, мощность, тип замка и вывода и сделаем точную копию. Это надёжнее, чем описывать размеры словами, особенно если под рукой нет штангенциркуля.
Какую мощность и напряжение указывать при заказе хомута?
Те же, что стоят на шильдике старого нагревателя или в паспорте машины: мощность в ваттах или киловаттах и напряжение 220 или 380 В. При замене их сохраняют, чтобы тепловой режим зоны не изменился. Менять мощность произвольно нельзя: узкое кольцо большой мощности перегреется, а слабое не прогреет расплав.
Как учесть вырезы под штуцеры и окна на цилиндре?
Отметьте их положение при замере и укажите в заявке или на фото. Хомут делают с вырезами и отверстиями под фланцы, штуцеры, окна загрузки и крепёж, чтобы кольцо село на цилиндр со всеми выступами и ничего не мешало плотному обжиму. Без этих вырезов кольцо ляжет с перекосом и зазором.
