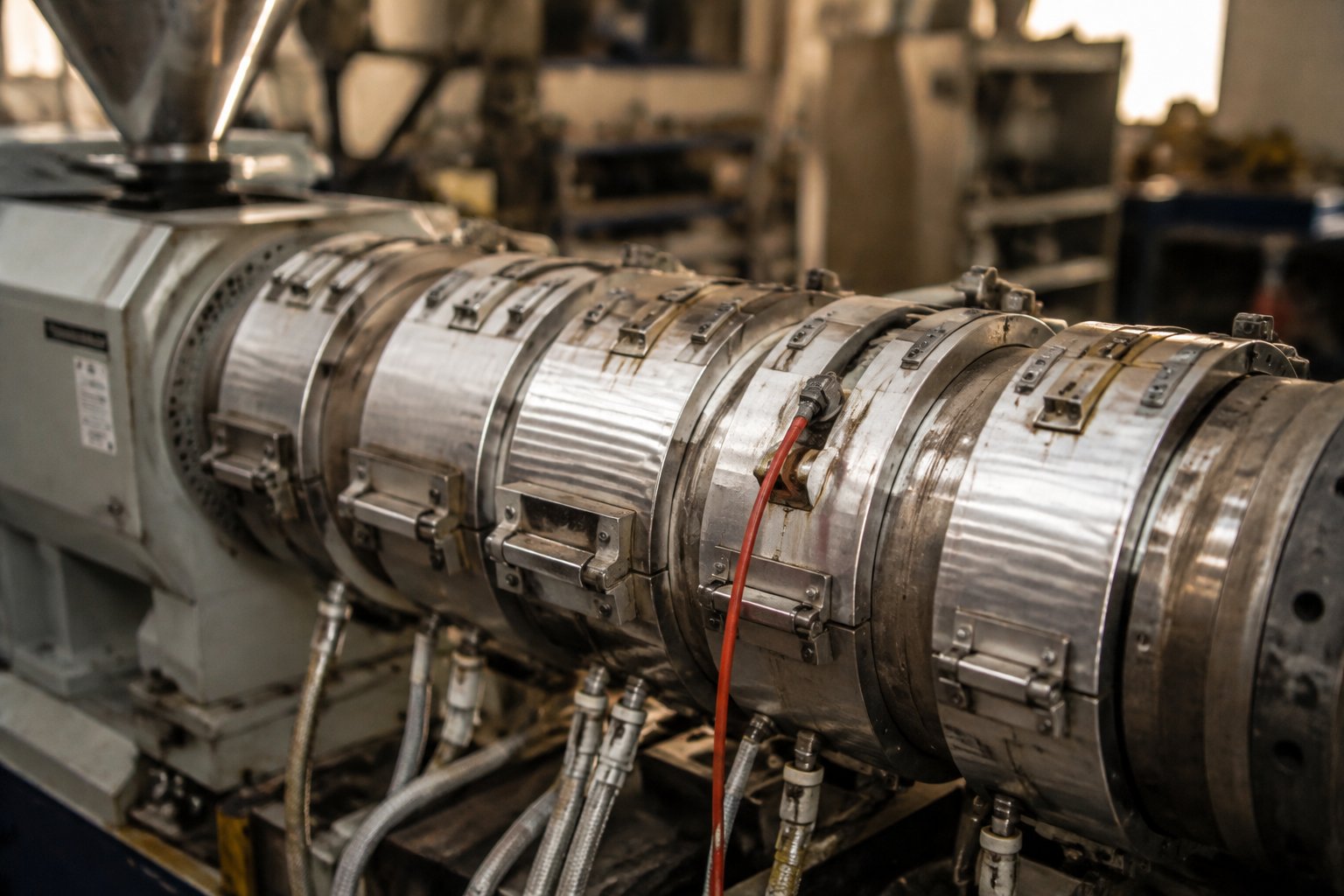

Хомутовые нагреватели: как выбрать под цилиндр экструдера и ТПА

Хомутовый нагреватель греет не воздух и не жидкость, а металл цилиндра. От того, насколько плотно он обхватывает трубу, зависит всё: и температура, и срок службы. Неплотный хомут греет сам себя, раскаляется докрасна и перегорает, хотя мощность подобрана правильно. Начинается выбор именно с контакта.

Три типа по конструкции

Миканитовые (слюдяные) нагреватели самые распространённые: спираль на слюдяной подложке в стальном кожухе, рабочая температура до 350-400 °C. Керамические держат до 600-700 °C и лучше переносят тепловые циклы. Литые алюминиевые или бронзовые массивнее, дают равномерный прогрев и часто идут с каналом под охлаждение.

Почему хомут перегорает раньше срока

Главная причина это зазор между нагревателем и цилиндром. Воздушная прослойка не отводит тепло, спираль перегревается изнутри. Отсюда правило: диаметр хомута подбирают точно под трубу, а при монтаже затягивают равномерно. Вторая причина это нагар и окалина под нагревателем, они работают как теплоизолятор. Третья это неверная удельная мощность, когда на маленькую площадь вешают слишком много ватт.

Как считают размер и мощность

Для заказа нужны внутренний диаметр, ширина (высота ленты), мощность и напряжение, а также тип и расположение вывода: провода, клеммы, разъём, положение выреза под датчик. Если хомут разъёмный, указывают число секций. Мощность считают от массы прогреваемого металла и рабочей температуры, с запасом на потери.

Выводы и отверстия

Вывод под конкретную линию это половина удобства монтажа. Провод в металлорукаве, керамические клеммы, отверстия под термопару и под крепёж, вырез под датчик. Всё это задаётся при заказе, потому что переделать готовый хомут под другой вывод уже нельзя.
