Оребрённые ТЭНы для калорифера и сушилки: замена по фото и размерам
Калорифер не выходит на температуру, а нужного нагревателя нет в наличии? Для замены оребрённого ТЭНа важно совпадение не только мощности: проверьте форму, наружный диаметр рёбер, крепление и условия обдува. По фото и маркировке можно начать подбор, а окончательное исполнение согласуется по размерам.
Пришлите фото старого ТЭНа — рассчитаем замену
Для сушильной камеры, калорифера, тепловой завесы или другого воздушного нагревателя. Добавьте маркировку, размеры и количество: один нагреватель или партия для ремонта оборудования.
Рассчитать оребрённый ТЭН
Где применяют оребрённые нагреватели
ТЭНР используют для нагрева воздуха в калориферах, тепловентиляторах, тепловых завесах и сушильных камерах. Металлическая лента увеличивает теплоотдающую поверхность трубки. Результат зависит от конструкции, температуры и воздушного потока: универсальное обещание прироста мощности в процентах здесь неприменимо.
Видео: выводы, крепление и оребрение ТЭНа
Видеообзор с сайта ТЭН-Миасс: крупным планом показаны контактный вывод, изолятор, штуцер, упорное кольцо и лента оребрения. Он помогает понять, какие детали сфотографировать для заявки.
Что прислать для точного расчёта
| Параметр | Что указать |
|---|---|
| Геометрия | Общая длина, форма, длина оребрения и холодных концов; для гнутого изделия — эскиз |
| Диаметры | Диаметр трубки и внешний диаметр по рёбрам; свободное место в оборудовании |
| Крепление | Резьба, штуцер или пластина, расстояние между креплениями, фото узла |
| Питание | Мощность и напряжение одного элемента, фото маркировки и схема подключения |
| Режим | Температура воздуха, принудительный или естественный обдув, запылённость, влажность |
| Поставка | Количество, город, желаемый срок и требования к документам |
Три причины, почему похожий ТЭН не подходит
- Не входит по рёбрам. Сравнили только трубку, но не наружный диаметр оребрения и расстояния до соседних деталей.
- Не совпадает посадка. Длина и мощность верные, а резьба, холодные концы или расположение выводов отличаются.
- Перегревается в другом режиме. Нагреватель подобрали без учёта вентилятора, загрязнения рёбер и температуры входящего воздуха.
При повторном выходе из строя сообщите условия отказа. Замена без проверки обдува, автоматики и тепловой защиты может не устранить причину.
Как подготовить фото без чертежа
- Снимите весь нагреватель и отдельно читаемую маркировку.
- Покажите крепление и выводы с обеих сторон.

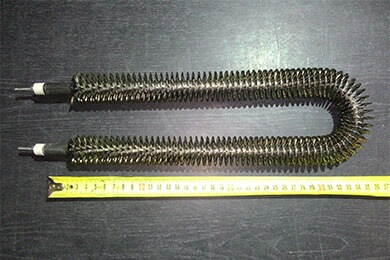

- Сделайте фото рядом с линейкой, затем запишите точные размеры.
- Укажите модель оборудования, условия работы и требуемое количество.
Не нужно угадывать неизвестные параметры: напишите, что сохранилось, и уточним недостающие данные.
Что важно проверить перед заказом
Подтверждено: ТЭН-Миасс предлагает изготовление оребрённых нагревателей по образцу и чертежу; фото и видео взяты с собственного сайта компании.
По техническому заданию: форма, длина, мощность, напряжение, материалы трубки и ленты, выводы, крепление, цена и срок. Фото не является спецификацией поставки.
До включения: проверьте паспорт, схему, заземление, защиту от перегрева и необходимые условия обдува. Для нагревателя с принудительным обдувом отдельно проверяют блокировку при остановке вентилятора. Монтаж выполняет квалифицированный специалист.
Цена: по размерам и объёму партии
Для расчёта нужны конструкция, материалы, параметры питания и количество. После согласования дадим предложение с ценой, сроком и комплектностью. Не переносим цену одной каталожной позиции на любой нестандартный ТЭН.
Оребрённые ТЭНы в каталоге · Товарная страница ТЭНР
Частые вопросы
Можно заказать оребрённый ТЭН без чертежа?
Да, начать подбор можно с фото старого нагревателя и маркировки. Для согласования нужны точные размеры, мощность, напряжение, условия обдува и крепление. Если данных не хватает, попросим измерения или образец.
Что измерить у оребрённого нагревателя?
Укажите общую длину, длину оребрения и холодных концов, диаметр трубки и наружный диаметр по рёбрам, расстояния между креплениями и тип резьбы. Для гнутого ТЭНа нужен эскиз формы с размерами.
Можно ли включать ТЭНР без вентилятора?
Нельзя считать это допустимым по умолчанию. Если нагреватель рассчитан на принудительный обдув, потеря воздушного потока может вызвать перегрев. Режим, блокировку по вентилятору и тепловую защиту проверяют по документации оборудования.
Можно заменить гладкий воздушный ТЭН оребрённым?
Только после проверки габаритов, воздушного потока, загрязнения, мощности и креплений. Рёбра занимают место и меняют условия обтекания; одинаковые киловатты не гарантируют совместимость.
Сколько стоит оребрённый ТЭН на заказ?
Цена зависит от формы, размеров, мощности, материалов трубки и ленты, выводов и количества. Пришлите параметры и объём партии: стоимость, срок и комплектность подтвердим в предложении.
Рассчитать замену или партию оребрённых ТЭНов
Приложите фото, маркировку и размеры. Укажите количество и оборудование.
