ТЭН для холодильной техники 0,5 кВт 220 В: изготовление на заказ по вашим размерам
Нагреватель оттайки крепится снаружи трубок испарителя. Его задача: растопить иней на ламелях, не греть воду в баке.
У исправной нити нагревателя оттайки на 0,5 кВт при 220 В сопротивление 96,8 Ом. ГОСТ 13268-88 разрешает разброс мощности +5/−10 %, поэтому реальный коридор на мультиметре: 92,2-107,6 Ом. Изготавливаем такие нагреватели по чертежу или фото штатного узла: трубчатые вдоль трубок испарителя и прижимные плоские под поддон. Минимальная партия: 1 шт, срок изготовления 7-14 дней.
Где стоит нагреватель на 0,5 кВт и что он греет
Полкиловатта относится к среднему классу мощности для оттайки. В бытовом холодильнике с No Frost спираль между ламелями обычно тянет 100-200 Вт, подробный разбор в статье как подобрать нагреватель для размораживания. В промышленном воздухоохладителе на аммиаке счёт идёт на киловатты и несколько секций сразу, как у ТЭНов оттайки для воздухоохладителей ALFA LAVAL. Для сравнения, 0,5 кВт типичны для торговых холодильных витрин, малых камер хранения, сплит-систем складских помещений, морозильных ларей с развитым испарителем.

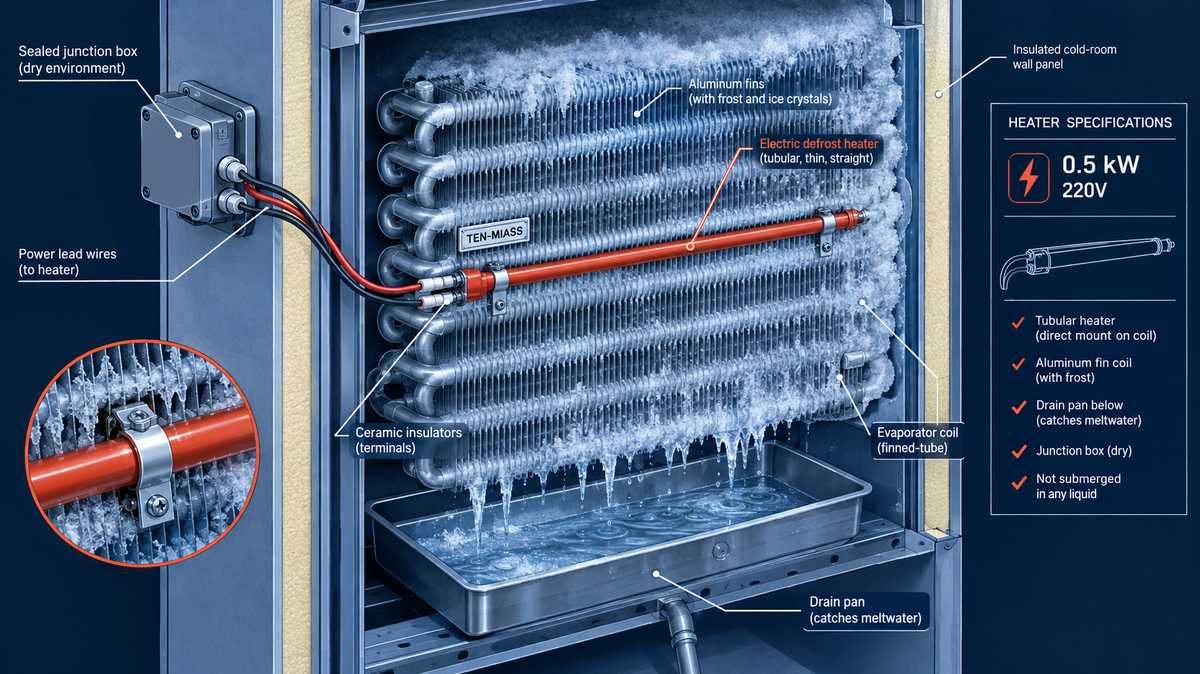

Нагреватель не погружён в жидкость. Он крепится снаружи трубок испарителя (прижимной плоский к ребру или трубчатый, протянутый вдоль ламелей) или встроен в поддон для сбора талой воды. Задача нагревателя: поднять температуру металла испарителя выше нуля на время оттайки, чтобы иней перешёл в воду и стёк в дренаж. Жидкость в баке он не греет.
Таблица: что не так с нагревателем оттайки
| Признак | Причина | Что менять |
|---|---|---|
| Иней не тает за цикл, камера постепенно обрастает льдом | Нить оборвана, либо кто-то поставил нагреватель слабее штатного | Прозвонить мультиметром; бесконечность означает замену на номинал по чертежу |
| Пластиковый поддон или трубки испарителя подплавлены у места нагревателя | Поставили ТЭН мощнее штатного «чтобы таяло быстрее» | Вернуть мощность по расчёту массы льда и времени цикла, не завышать |
| Нить обрывается через 2-4 месяца на новом нагревателе | Частые циклы оттайки без паузы на охлаждение, либо конденсат разъедает трубку из обычной стали | Трубка из нержавейки AISI 321, увеличить интервал оттайки в контроллере |
| ТЭН греет, но срабатывает автомат или УЗО | Конденсат попал в клеммную коробку, пробита изоляция | Проверить сопротивление изоляции на корпус, герметизировать вывод контактов |
Как считаем нужную мощность
Берём массу наледи на испарителе и время, за которое нужно её растопить. Пример из практики: испаритель торговой холодильной витрины набирает около 300 г инея за сутки работы, а оттайка должна укладываться в 12 минут, чтобы продукция внутри не успела нагреться.
Теплота плавления льда составляет 334 Дж на грамм. На сам переход льда в воду нужно:
Q = 300 г × 334 Дж/г = 100 200 Дж
Минимальная мощность только на этот процесс:
P = Q / t = 100 200 Дж / (12 × 60 с) = 100 200 / 720 ≈ 139 Вт
Это цифра без потерь, учтён только фазовый переход льда. В реальном испарителе часть тепла уходит на нагрев металла ламелей, воздуха вокруг и самого корпуса нагревателя, не только на лёд. По нашей практике подбора берут запас в 2,5-3 раза от теоретической величины: 139 × 3 ≈ 417 Вт. Отсюда и получается стандартный ряд мощностей 0,4-0,6 кВт, из которого выбирают ближайшее типовое значение: 500 Вт.
Сопротивление и допуск по ГОСТ 13268-88
ГОСТ нормирует допуск по мощности, не по сопротивлению: +5/−10 % от номинала. Для 0,5 кВт это коридор 525-450 Вт. Через R = U²/P коридор сопротивления получается несимметричным:
| Напряжение | Расчёт R | Норма R, Ом | Коридор ГОСТ |
|---|---|---|---|
| 220 В | 220² ÷ 500 | 96,8 | 92,2-107,6 |
| 230 В | 230² ÷ 500 | 105,8 | 100,8-117,6 |
Если мультиметр на отключённом нагревателе показывает 92-108 Ом (для маркировки 220 В), нить исправна, мощность в норме. Выше 108 Ом: часть нити подгорела, мощность упала заметно ниже 450 Вт, камера будет оттаивать дольше расчётного времени. Ниже 92 Ом на том же номинале стоит перепроверить маркировку, вероятно, в руках нагреватель другой мощности.
Чек-лист: что прислать для расчёта
- Размеры испарителя или поддона: длина, ширина, шаг между ламелями
- Тип крепления: прижимной плоский к ребру, трубчатый вдоль трубок, или нагреватель поддона/слива
- Материал оболочки, если есть требование (по умолчанию для влажной зоны берём нержавейку AISI 321)
- Фото или маркировка штатного нагревателя, если он снят с агрегата
- Напряжение питания и длина проводов на выходе из сухой зоны
Присылайте фото детали рядом с линейкой и фото места установки. Обычно этого достаточно, чтобы не гонять уточнения туда-обратно.
Почему не стоит ставить ТЭН мощнее штатного
Частая просьба: «поставьте на 1 кВт вместо 0,5, чтобы наверняка оттаяло». Логика понятна, но расчёт выше показывает, зачем нужен именно такой запас, а не любой больший. Испаритель и поддон спроектированы под конкретный тепловой поток. Удвоенная мощность не «подстрахует» оттайку: она подплавит пластиковый лоток или перегреет трубки испарителя в точке контакта с нагревателем раньше, чем успеет растаять весь иней дальше по контуру. На практике это кончается заменой не только нагревателя, но и поддона или участка испарителя, который обошёлся дороже самого ТЭНа.
Сколько стоит ТЭН оттайки 0,5 кВт на 220 В
Для трубчатого исполнения из нержавейки, развёртка около 1,2 м, партия от 10 шт: ориентировочно 760-840 ₽ за штуку. Для прижимного плоского нагревателя расчёт идёт по площади контакта, не по длине трубки, поэтому цена отдельная и зависит от размера пластины. Точную цифру для вашего узла даём в день обращения по фото или чертежу. Без него расчёт рискует разойтись с тем, что реально встанет на место.
Цены актуальны при закупке от 10 шт. Для единичного изделия расчёт делаем индивидуально.
Нужен ТЭН оттайки на 0,5 кВт под конкретный испаритель?
Сделаем по вашим размерам и типу крепления. От 1 шт., доставка 2-4 дня.
