Фланцевый ТЭН резьба G1 5 кВт: как выбрать и заменить
Короткий ответ: G1 - это дюймовая цилиндрическая резьба по ISO 228, наружный диаметр около 33,25 мм, шаг 2,309 мм. Её путают с метрической М33 того же диаметра, но другого шага и профиля, а также с более крупной G1-1/4. На резьбе G1 ставят один элемент до 5-6 кВт: для 5 кВт на 220 В сопротивление должно укладываться в 9,22-10,76 Ом по коридору ГОСТ 13268-88, для 380 В - в 27,50-32,09 Ом.
Что такое резьба G1 и почему её путают с метрической
G1 обозначает цилиндрическую трубную резьбу номинальным размером 1 дюйм по стандарту ISO 228 (бывший британский BSP). Наружный диаметр резьбы около 33,25 мм, шаг 2,309 мм, это 11 ниток на дюйм. Профиль резьбы закруглённый, не острый треугольник, как у метрической.

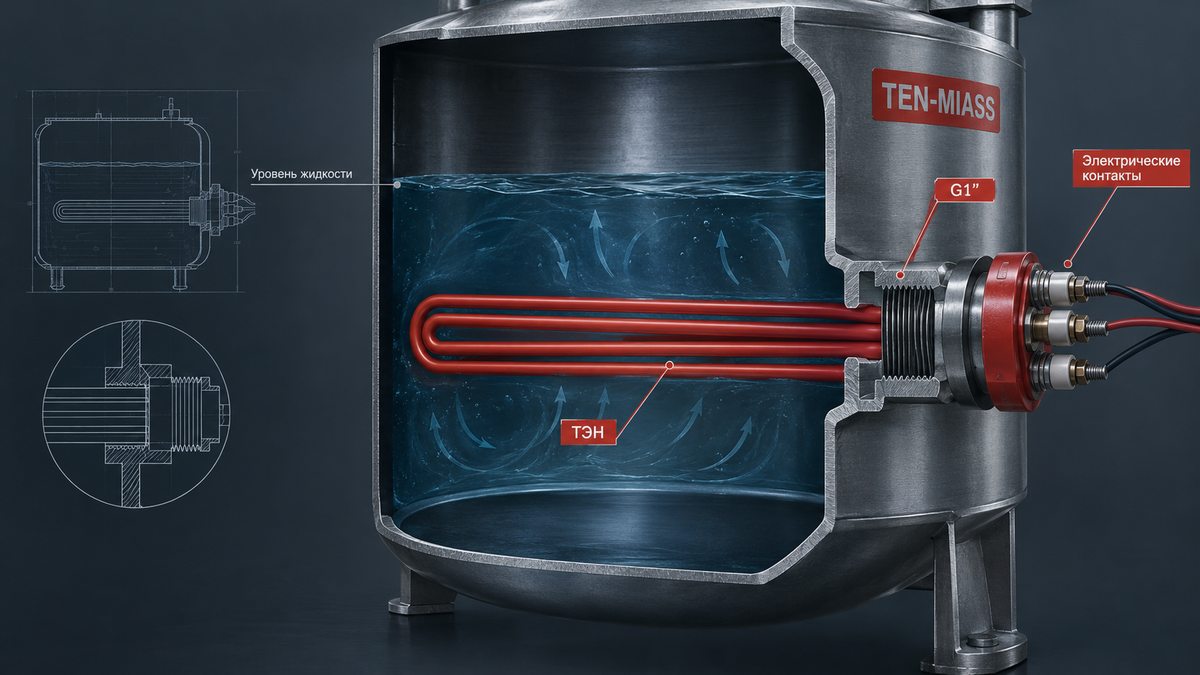

ТЭН с штуцером G1 вкручивается прямо в резьбовую бобышку, приваренную или вкрученную в стенку бака. Это проще, чем болтовой фланец: нет прокладки на нескольких шпильках, нет подгонки отверстий по кругу, достаточно одной резьбовой пары с герметиком или лентой ФУМ на нитке.
Путаница возникает из-за диаметра: метрическая резьба M33 имеет почти такой же наружный размер, около 33 мм. На глаз, без замера шага, G1 и M33 не отличить. Но шаг у метрической обычно 1,5 или 2 мм против 2,309 мм у G1, и профиль резьбы другой, треугольный 60 градусов вместо закруглённого. Штуцер G1 в бобышку M33 не закрутится дальше первых двух-трёх ниток, хотя по диаметру кажется, что должен подойти.
Таблица резьб ТЭН: G1, G1-1/4, G1-1/2, М33
| Резьба | Наружный диаметр | Шаг | Где применяется |
|---|---|---|---|
| G1 (1 дюйм, ISO 228) | ~33,25 мм | 2,309 мм (11 ниток/дюйм) | Одиночный ТЭН до 5-6 кВт, резьбовая бобышка в стенке бака |
| G1-1/4 (ISO 228) | ~41,91 мм | 2,309 мм | Блоки от 6 до 9 кВт, где на одной резьбе нужно больше витков трубки |
| G1-1/2 (ISO 228) | ~47,80 мм | 2,309 мм | Блоки от 9 кВт, несколько ТЭНов на одном штуцере |
| М33 (метрическая) | ~33 мм | обычно 1,5-2 мм | Нестандартное или импортное оборудование, профиль треугольный |
Диаметр в этой таблице похож у G1 и М33, поэтому заказ «резьба 1 дюйм» без уточнения стандарта - частая причина брака на монтаже. G1 и G1-1/4 отличаются сильнее, их спутать сложнее, но при заказе по памяти без замера бобышки такое тоже случается.
Что менять: признак → причина → решение
| Признак | Причина | Что менять |
|---|---|---|
| ТЭН не вкручивается в бобышку, резьба «не садится» | Путаница G1 и М33, шаг и профиль разные при похожем диаметре | Замерить шаг резьбовым калибром, не по диаметру на глаз |
| Резьба вкручивается туго, срывает нитки на 3-4 обороте | Заказан G1-1/4 вместо G1, штуцер крупнее бобышки на один типоразмер | Подобрать штуцер по фактическому наружному диаметру бобышки |
| Течь по резьбе после замены | Нет герметика или ленты на нитке, либо недокручено до упора | Докрутить до упора, нанести герметик для резьбы или лён |
| ТЭН не достаёт до дна бака или выступает слишком сильно | Погружная часть не пересчитана под глубину бака при переходе на G1 | Заказывать по чертежу с указанием нужной длины погружной части |
| Часть бака прогревается заметно медленнее | Диаметр G1 ограничивает мощность одного элемента, поставлен один ТЭН вместо блока | При нужной большей мощности - блок из нескольких резьбовых ТЭНов или переход на G1-1/4 |
Расчёт сопротивления для 5 кВт по ГОСТ 13268-88
ГОСТ 13268-88 нормирует допуск не по сопротивлению, а по мощности: +5 % / −10 %. Через формулу R = U²/P коридор сопротивления получается несимметричным относительно номинала.
| Напряжение | R по номиналу 5 кВт | Коридор ГОСТ 13268-88 |
|---|---|---|
| 220 В | 220² ÷ 5000 ≈ 9,68 Ом | 9,22-10,76 Ом |
| 380 В | 380² ÷ 5000 ≈ 28,88 Ом | 27,50-32,09 Ом |
Для 220 В: нижняя граница считается при +5 % мощности (5250 Вт), R = 220² ÷ 5250 ≈ 9,22 Ом. Верхняя граница - при −10 % мощности (4500 Вт), R = 220² ÷ 4500 ≈ 10,76 Ом. Если мультиметр на штуцере G1 показывает сопротивление за пределами этого диапазона, элемент уже частично выгорел или это не 5-киловаттный ТЭН, даже если он греет воду.
Что прислать для расчёта резьбового ТЭНа
- Точный наружный диаметр резьбы штуцера, замеренный штангенциркулем по виткам, а не бобышки
- Шаг резьбы: количество ниток на дюйм или шаг в миллиметрах, можно по образцу старого штуцера
- Маркировку на старом ТЭНе, если читается (G1, 1", М33 и похожие обозначения)
- Среду в баке: вода, масло, агрессивная химия, пищевой продукт
- Нужную мощность и напряжение: 220 В однофазный или 380 В
- Глубину бака или нужную длину погружной части трубки
По этим шести пунктам штуцер подбирается без переходника, а не «примерно похожий», и мощность элемента сразу попадает в допустимый по ГОСТ коридор.
Главная ошибка при заказе
Заказывать «резьба дюйм» без уточнения G или метрическая - получить несовместимый ТЭН. Резьбы визуально похожи, диаметр почти одинаковый, но они не взаимозаменяемы без переходника или переточки бобышки. Снабженец, который диктует по телефону «один дюйм, как раньше было», без замера штуцера или фото старого ТЭНа крупным планом, рискует получить деталь, которая физически не закрутится в бак.
Фото резьбы с линейкой рядом и маркировка на старом элементе решают проблему за один день, без повторной доставки и простоя оборудования из-за несовпавшего штуцера.
Сколько стоит резьбовой ТЭН 5 кВт на G1
По калькулятору цен ten-miass.ru, уровень «норма», при закупке от 10 шт: в углеродистой стали - от 5850 ₽, в нержавеющей оболочке AISI 321 (08Х18Н10Т) - от 11700 ₽. Точная цена считается по чертежу или фото штуцера в день обращения. Цены при закупке от 10 шт, точный расчёт по чертежу.
