Блок ТЭН входит в бак, но не выходит: как проверить ремонтный габарит
Чтобы фланцевый блок можно было снять без демонтажа труб, проверяют не только его рабочую длину внутри бака, но и весь маршрут извлечения снаружи. Нужны место для осевого выхода пучка, доступ к крепежу, снятие крышки коробки и безопасное перемещение узла. Совпадающий фланец сам по себе не гарантирует ремонтопригодность.
Как появляется ловушка после монтажа

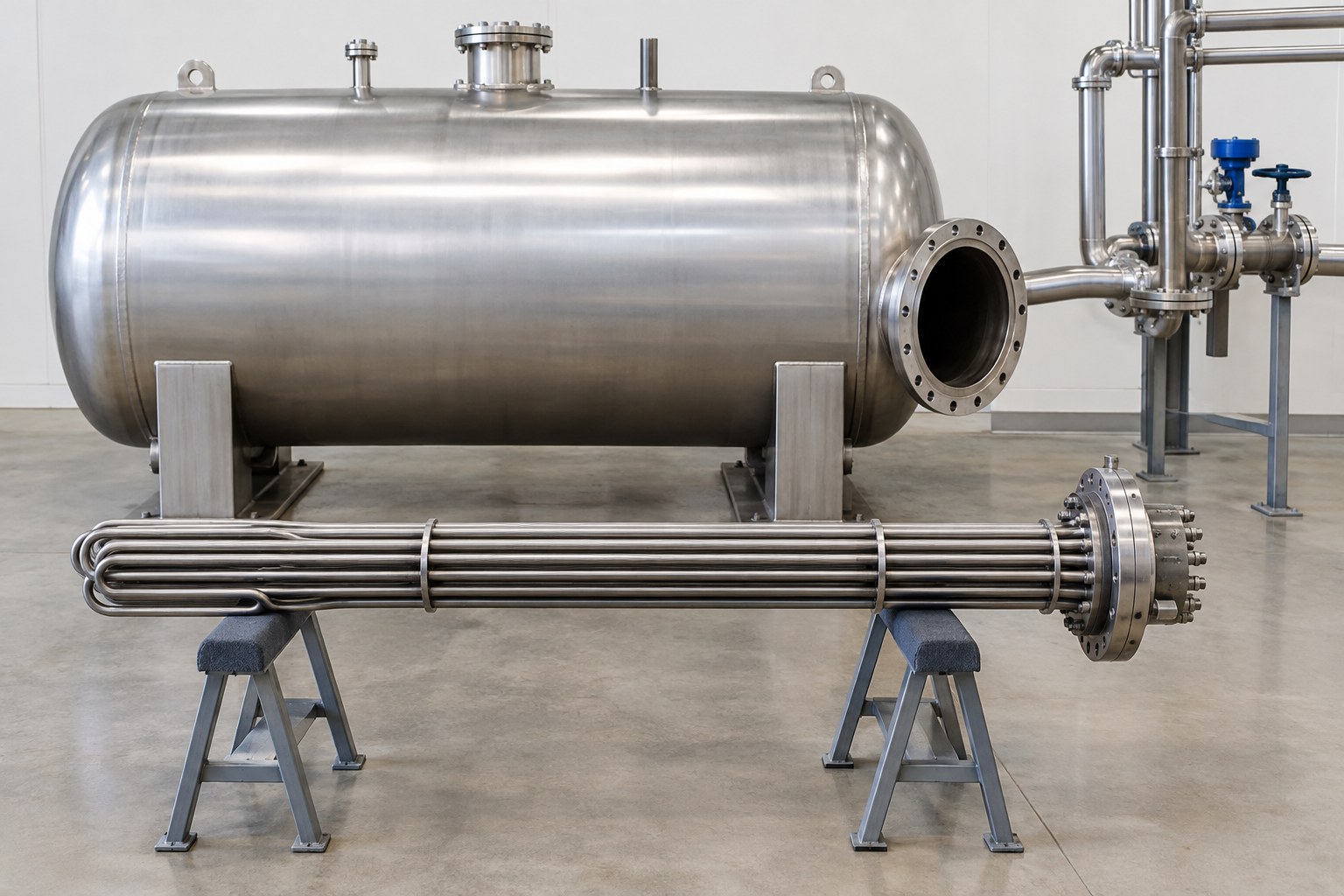

Бак установили первым, блок вставили на свободной площадке, затем рядом появились насосная обвязка, кабельный лоток и ограждение. В рабочем положении всё помещается. Но при замене пучок упирается в трубу ещё до того, как его конец вышел из патрубка.
Снабжение часто получает только чертёж нагревателя и фотографию фланца. На таком комплекте невозможно увидеть препятствие в метре от бака. Поэтому для замены важен общий вид оборудования и пространство перед узлом, а не только крупный план крепления.
Проверка ремонтного пространства нужна и при покупке точного аналога. У нового изделия может оказаться другая коробка, длина шпилек, расположение опор или гильзы датчика. Это меняет обслуживание даже при неизменной мощности и посадочном диаметре.
Разложите снятие на отдельные движения
Доступ к электрической части и крепежу
Предусматривают открывание крышки коробки, доступ инструмента и возможность безопасно отсоединить подготовленные кабели. Пространство для руки не равно пространству для ключа или снятия длинного болта. Клеммная коробка и вводы не должны использоваться как точки подъёма.
Выход из посадки
При снятии узел сначала выводят из уплотнения и направляющей части патрубка. В этот момент пучок ещё ограничен отверстием, поэтому ранний поворот может быть невозможен. Нельзя считать, что гибкая на вид трубка позволит обойти препятствие без повреждения.
Полное извлечение и перенос
После выхода крайней точки из бака остаются масса узла, выступающая коробка, опоры и возможность его безопасно принять. Для тяжёлого блока нужны согласованные точки подъёма и место для грузоподъёмного приспособления. Размер прохода для человека не подтверждает маршрут перемещения изделия.
Расчёт прямого осевого коридора
Условный пучок выступает от плоскости уплотнения внутрь бака на 900 мм. Снаружи от этой же плоскости корпус коробки занимает 180 мм. Для полного выхода крайней точки пучок потребуется сместить наружу минимум на 900 мм, а край коробки окажется уже на расстоянии 1080 мм от плоскости бака.
Если до несъёмной трубы только 850 мм, дефицит по этой упрощённой геометрии составит 1080 − 850 = 230 мм. Даже без дополнительных рабочих зазоров извлечение прямо по оси не проходит. Ошибка — сравнить 850 мм только с видимой снаружи коробкой или только с частью пучка до первой опоры.
Расчёт предполагает прямой жёсткий узел и неизменную ориентацию. Он не учитывает выступающий крепёж, подъёмное устройство, инструмент, изоляцию бака и технологический запас. Финальное пространство подтверждают компоновочным чертежом и маршрутом обслуживания, а не универсальной прибавкой в несколько сантиметров.
Можно ли повернуть блок после частичного выхода
Иногда это возможно, но решение проверяют по форме пучка, диаметру патрубка, положению опор и окружающим препятствиям. Пока греющие элементы находятся в узком проходе, поворот может повредить оболочку или зацепить внутреннюю конструкцию бака. Полезна проверка пространственной модели или макета габарита без электрического включения.
Даже после выхода из отверстия нужен поперечный коридор для поворота. Следует учитывать ширину фланца, коробки и всей траектории, а не только осевую длину. Обещание «немного развернём при ремонте» без такой проверки часто переносит проблему на аварийную смену.
Не следует подгибать трубки нового блока, срезать штатные опоры или разбирать сварную сборку ради обхода трубы. Это изменение конструкции, которое может нарушить прочность, изоляцию и распределение нагрева.
Какие варианты обсудить до изготовления
Возможны иная ориентация коробки, другая компоновка элементов, изменение места установки или несколько отдельных блоков. При уменьшении длины пучка нельзя просто сохранить всю мощность на меньшей поверхности: растёт поверхностная нагрузка. Требуются повторная оценка теплообмена и согласование параметров.
Для некоторых задач рассматривают системы со съёмными нагревательными элементами в защитных трубах. Chromalox прямо выделяет removable-element исполнения, позволяющие менять отдельные элементы без слива бака. Но это другой принцип конструкции, не обещание вынуть обычный мокрый пучок из заполненной ёмкости.
Защитная труба также не отменяет пространства: извлекаемый внутренний элемент имеет свою длину. Любое альтернативное исполнение проверяют по среде, температуре, мощности и условиям обслуживания. Копировать зарубежное решение только по фотографии нельзя.
Снятие не должно становиться опасным ремонтом
Работы проводят по утверждённой процедуре с отключением и защитой от повторного включения, охлаждением, сбросом давления и безопасной подготовкой среды. Для обычного погружного блока необходимость слива или понижения уровня определяется конструкцией и инструкцией. Наличие свободного коридора не даёт разрешения откручивать горячий фланец под давлением.
После замены проверяют соединения, герметичность и электрическую безопасность в предусмотренном порядке. Эту часть выполняют квалифицированные специалисты. Покупателю достаточно заранее обеспечить достоверные размеры и согласованное описание обслуживания.
Что важно проверить перед заказом
Передайте чертёж блока с длиной от плоскости уплотнения, наружным габаритом коробки, массой и опорами. Приложите размеры патрубка, фотографии общего вида и расстояния до труб, стен, площадок, ограждений и лотков. Укажите, какие препятствия действительно можно снимать, а какие должны оставаться на месте.
Попросите показать рабочий и ремонтный габарит раздельно, включая маршрут переноса снятого изделия. Если обязательное условие — замена без демонтажа обвязки, запишите его в техническом задании до согласования конструкции.
Частые вопросы
Достаточно расстояния, равного погружной длине?
Не всегда. В прямом коридоре учитывают наружную часть узла, выступы и рабочее пространство для безопасного обслуживания.
Можно укоротить пучок, не меняя мощность?
Только после расчёта и согласования конструкции: уменьшение площади может повысить поверхностную нагрузку.
Съёмный элемент и съёмный мокрый блок — одно и то же?
Нет. Замена внутреннего элемента в защитной трубе и извлечение погружного пучка имеют разные условия и ограничения.
Нужно ли сливать бак, если хватает места?
Свободное место не определяет необходимость слива. Для конкретного исполнения действуют инструкция и безопасная процедура подготовки оборудования.
