Блок ТЭН 45 кВт для пищевого производства: как подобрать и заказать

Короткий ответ. Блок ТЭН на 45 кВт одним куском почти никогда не делают. Его разбивают на 2-3 секции по фланцам и подключают трёхфазным вводом 380В с равномерным распределением по фазам, по 15 кВт на фазу. Ток на фазе при этом около 68 А. Заказ «одного блока на 45 кВт» без расчёта схемы подключения - частая ошибка: блок изготовят точно под чертёж, а на объекте он не влезет по токам в существующую электрику.

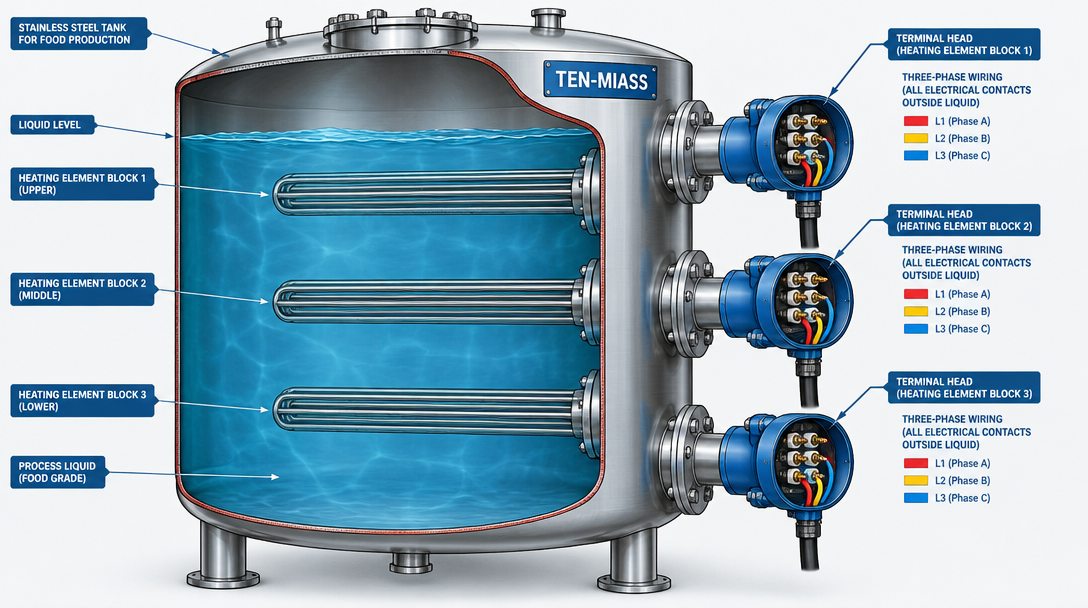

Блок ТЭН 45 кВт в разрезе: три секции по фланцам в баке пищевого производства

Опубликовано 28 октября 2026 · ТЭН-Миасс

Почему 45 кВт не делают одним блоком

На 220В однофазный блок 45 кВт потребует ток около 205 А. Такой ток требует отдельного силового щита, которого на пищевом производстве под точку нагрева чаще всего просто нет. Поэтому мощность выше 15-18 кВт почти всегда переводят на 380В, а выше 30 кВт делят на несколько фланцев.

Деление даёт два эффекта сразу: ток на каждой фазе падает втрое относительно гипотетического однофазного варианта, и секции включаются поочерёдно, с паузой между ними. Так пуск не даёт скачка нагрузки на вводе.

Как распределить 45 кВт по схеме подключения

Мощность	Схема подключения	Что проверить в электрике
до 9 кВт	однофазная, 220В	сечение кабеля, автомат на 40-50 А
9-15 кВт	трёхфазная звезда, 380В, один блок	автомат 25-32 А на фазу, наличие трёх фаз в щите
15-30 кВт	2 секции по 15 кВт, 380В, равномерно по фазам	раздельные автоматы на секции, запас по заявленной мощности
30-45 кВт	3 секции по 15 кВт, 380В, последовательный пуск	суммарный ток ~68 А на фазу, схема очерёдности включения
свыше 45 кВт	секционирование обязательно, часто с ПЛК-контроллером пуска	согласование заявленной мощности с энергосбытом

Расчёт тока для блока 45 кВт на 380В

Формула для симметричной трёхфазной нагрузки:

I = P / (U × √3)
I = 45000 / (380 × 1,732) ≈ 68,4 А на фазу

Если разбить блок на три секции по 15 кВт и подключить звездой, каждая секция садится на свою фазу между фазным и нулевым проводом (220В). Расчёт по отдельной секции даёт тот же результат:

I = 15000 / 220 ≈ 68,2 А на фазу

Цифры сходятся закономерно: при равномерном распределении нагрузки на каждой фазе остаётся одна и та же физическая величина тока, независимо от того, считать её через линейное напряжение целиком или через фазное по секциям. Разница в десятые доли ампера получается из округления 380/220 против точного коэффициента √3.

Важно. 68 А - это номинальный рабочий ток. Автомат подбирают с запасом на длительную нагрузку, обычно 80-100 А. Сечение кабеля считают под фактический способ прокладки: в лотке, в трубе или открыто, а общие таблицы из интернета тут не подходят. Это работа электрика по месту.

Почему нельзя включать все секции одновременно

У резистивных нагревателей нет пускового тока, как у двигателя: рабочий ток появляется сразу. Риск в другом - в сумме токов всех секций на вводе щита. Если три секции по 15 кВт включаются одним контактором в один момент, нагрузка на линии прыгает на все 45 кВт сразу. Если на той же линии параллельно работает компрессор, насос или линия розлива, суммарный ток может превысить заявленную мощность по договору с энергосбытом. Тогда сработает защита на вводе всего цеха, а не только на блоке ТЭН.

Решение простое: секции включают по очереди через отдельные контакторы с задержкой 10-30 секунд между ними, на таймер-реле или через логику ПЛК, если на объекте уже стоит контроллер. Первая секция выходит на рабочий режим, затем включается вторая, затем третья. Линия получает добавку по 15 кВт на каждом шаге - в этом и смысл поочерёдного пуска.

Что прислать для расчёта

Схему щита с перечнем существующих автоматов и их номиналами
Сечение и длину подводящего кабеля до точки нагрева
Доступное напряжение: однофазное 220В или трёхфазное 380В, есть ли нулевой провод для звезды
Среду нагрева (вода, масло, сироп, рассол) и рабочую температуру
Габариты посадочного места: диаметр и толщину стенки бака, фланцевое отверстие или резьбу
Нужен ли контроллер последовательного пуска или на объекте уже стоит своя автоматика

Без схемы щита расчёт числа секций и подбор автоматов идёт на глаз. С фото щита и чертежом бака получаем конкретные числа в тот же день.

Материал корпуса для пищевого производства

Контакт с продуктом требует цельнотянутую нержавеющую сталь AISI 321 (08Х18Н10Т): она титан-стабилизированная, устойчива к перепадам температур и большинству пищевых сред. Водяную рубашку или контур без прямого контакта с продуктом можно сделать из чёрной стали, и это даёт разницу в цене почти вдвое.

Сколько стоит комплект секций на 45 кВт

Материал	Комплект секций, 45 кВт
Чёрная сталь	от 52650 ₽
Нержавеющая сталь AISI 321	от 105300 ₽

Расчёт идёт за комплект из 2-3 секций, на которые реально делится 45 кВт: отдельного тарифа на «один блок 45 кВт» нет именно потому, что в одном корпусе такую мощность не собирают.

Цена при закупке от 10 шт. Точный расчёт по чертежу и фото в день обращения.

Допуск по ГОСТ 13268-88

ГОСТ 13268-88 нормирует допуск по мощности, не по сопротивлению: +5/−10 % от номинала. Для секции 15 кВт это коридор 13,5-15,75 кВт. На суммарную мощность блока 45 кВт при трёх секциях разброс возможен в пределах того же допуска: на практике это 1-2 кВт между партиями, не критично для технологического процесса, но стоит учитывать при жёстком тепловом расчёте.

Нужен блок ТЭН 45 кВт под конкретный бак или котёл?

Разберём схему щита, посчитаем число секций и токи по фазам, дадим цену в день обращения.

Оформить заказ

Частые вопросы

Можно ли сделать блок ТЭН 45 кВт одним целым блоком?

Технически можно изготовить один блок на 45 кВт, но подключить его напрямую на 220В нельзя: ток составит около 205 А, ни один щит это не держит. На практике 45 кВт разбивают на 2-3 секции по фланцам и подключают трёхфазным вводом 380В с равномерным распределением по фазам.

Как рассчитать ток для блока ТЭН 45 кВт на 380В?

I = P / (U × √3) = 45000 / (380 × 1,732) ≈ 68,4 А на фазу при равномерной трёхфазной нагрузке. Если разбить блок на три секции по 15 кВт и включить звездой, на каждой фазе будет тот же ток, около 68 А.

Почему нельзя включать все секции блока ТЭН одновременно?

Одновременный пуск трёх секций по 15 кВт даёт мгновенный скачок нагрузки на вводе: до 68 А на каждой фазе сразу. Если на той же линии уже работает другое оборудование, суммарный ток может превысить заявленную мощность по договору с энергосбытом и выбить вводной автомат. Секции включают последовательно, с паузой 10-30 секунд.

Какой автомат нужен на блок ТЭН 45 кВт?

Для нагрузки около 68 А на фазу берут автомат с запасом по длительному току, обычно на 80-100 А, в зависимости от сечения кабеля и температуры в щите. Точный номинал считает электрик по факту прокладки, не по общей таблице.

Что указать в заявке на расчёт блока ТЭН 45 кВт?

Схему щита с существующими автоматами, сечение подводящего кабеля, доступное напряжение (однофазное 220В или трёхфазное 380В), габариты посадочного места и среду нагрева (вода, масло, сироп и так далее). Без этого разбивка по секциям и подбор автоматов приходится делать на глаз.

Сколько стоит блок ТЭН 45 кВт для пищевого производства?

Комплект секций из нержавеющей стали стоит от 105300₽, из чёрной стали от 52650₽. Цена при закупке от 10 шт, точный расчёт делаем по чертежу и фото в день обращения.
