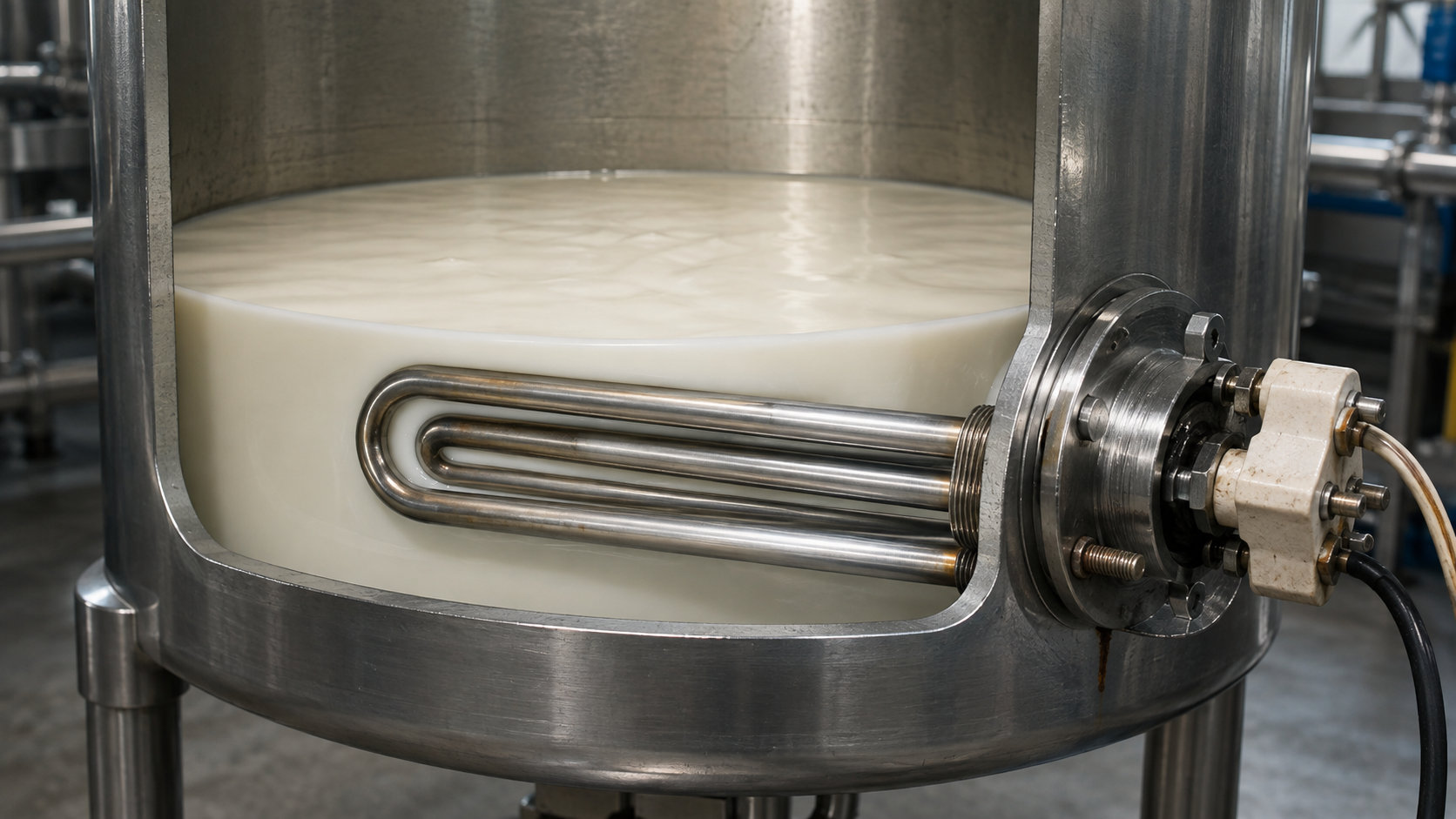

Что поставить на ТЭНы: реле или пускатель? Разбор для промышленного нагрева
Инженер-теплотехник, который проектирует схему управления ТЭНом блочно-модульной котельной или термопластавтомата, рано или поздно упирается в вопрос: какой коммутационный аппарат поставить между контроллером и нагревателем — реле или магнитный пускатель? Ответ определяется не ценой, а током нагрузки, частотой коммутаций и условиями эксплуатации. Разберём по пунктам.
В чём разница между реле и пускателем для ТЭНа
Электромеханическое реле — это аппарат со слаботочными контактами, рассчитанный на токи до 16–25 А. Его главная задача — коммутировать сигнальные цепи или маломощные нагрузки до 3–5 кВт при 220 В. Для промышленного ТЭНа на 30 кВт реле не подходит: через контакты пойдёт ток выше 45 А, и они сгорят уже после нескольких циклов. Магнитный пускатель (контактор) — это силовой аппарат с усиленными контактами, дугогасительной камерой и возможностью установки теплового реле. Он создан для коммутации активных нагрузок с токами от 4 до 160 А и выше.
Твердотельное реле тоже существует, но его применяют для плавного управления мощностью (ШИМ, фазовое регулирование) при частотах до сотен герц. При этом симистор требует радиатора размером, сравнимым с самим пускателем, а при перегреве выходит из строя без видимых повреждений. Поэтому классика промышленной автоматики для ТЭНов — именно пускатель в паре с тепловым реле.
Как рассчитать ток и выбрать коммутационный аппарат
Для трёхфазной нагрузки рабочий ток линейного провода определяется по формуле:
I_линейный = P_общая / (√3 × U_линейного)
Для ТЭНа мощностью 30 кВт, включённого звездой или треугольником на 380 В, ток составит 30000 / (1,73 × 380) ≈ 45,6 А. Пускатель нужно выбирать с запасом 20–30%, то есть на номинальный ток не менее 63 А. Для однофазного ТЭНа мощностью 4,5 кВт при 220 В ток I = P / U = 4500 / 220 ≈ 20,5 А — здесь допустимо мощное реле, но надёжнее пускатель на 25 А.
| Мощность ТЭНа, кВт | Ток при 380 В (трёхфазный), А | Рекомендуемый номинал пускателя, А |
|---|---|---|
| 3 | 4,6 | 10 |
| 6 | 9,2 | 16 |
| 12 | 18,2 | 25 |
| 24 | 36,5 | 50 |
| 30 | 45,6 | 63 |
| 45 | 68,4 | 80 |
| 60 | 91,2 | 100 |
| 90 | 136,8 | 160 |
Пример «было/стало». Было: ТЭН 24 кВт в сушильной камере управлялся автоматическим выключателем, который технолог включал вручную два раза в смену. Через месяц подгорели контакты, ТЭН вышел из строя из-за обрыва фазы. Стало: установили пускатель на 50 А с тепловым реле, управление от программируемого реле, защита от неполнофазного режима. Простой оборудования сократился с 8 часов до 30 минут на замену реле.
Что учесть при выборе пускателя для ТЭНа
ТЭН — активная нагрузка, поэтому пускатель выбирают в категории применения AC-1. Основные параметры:
- Номинальный ток контактов — должен быть не ниже расчётного значения с запасом 1,2–1,5;
- Диапазон уставки теплового реле — должен перекрывать рабочий ток ТЭНа (например, для 45 А – реле на 40–50 А);
- Напряжение катушки — 220 В или 380 В в зависимости от схемы управления;
- Количество силовых контактов — для трёхфазного ТЭНа нужно три полюса, для однофазного достаточно двух;
- Степень защиты — для сухих помещений IP20, для котельных и агрессивных сред — IP54/IP65;
- Взрывозащищённое исполнение — если ТЭН используется в химическом цехе или на объекте с категорией Ex, нужен пускатель в оболочке Ex-d.
Пускатель монтируется в шкаф управления отдельно от ТЭНа. Кабели от пускателя до нагревателя рассчитываются по тому же току, сечение жил — не менее 10 мм² для 63 А.
Когда реле всё-таки допустимо
Электромеханическое реле на 16–25 А можно использовать для управления однофазными ТЭНами до 3 кВт: например, для подогрева масла в небольшой гидростанции или обогрева шкафа управления. Твердотельное реле оправдано в системах с частыми коммутациями (циклический нагрев в пастеризаторе, регулирование мощности по сигналу контроллера). Но учтите: для трёхфазного ТЭНа мощностью более 6 кВт реле требует громоздкого охлаждения, поэтому в промышленной практике выбор однозначен — пускатель или контактор.
Отдельная тема — управление ТЭНом через терморегулятор. Если контроллер выдаёт сухой контакт на 2 А, он не может напрямую коммутировать ТЭН на 30 кВт. Последовательность выглядит так: терморегулятор подаёт напряжение на катушку пускателя, а пускатель своими контактами коммутирует силовую цепь нагревателя. Это стандартная схема в блочно-модульных котельных, экструдерах и печах полимеризации.
При заказе ТЭНа уточняйте его параметры для правильного расчёта коммутационной аппаратуры. Например, для воды и пара до 200 °C применяют оболочку из AISI 304 (08Х18Н10), для агрессивных сред — AISI 316 (10Х17Н13М2) или титан. Для масла и воздуха достаточно стали 10. Материал оболочки влияет на условия эксплуатации и необходимость дополнительной защиты двигателя от перегрева, но выбор пускателя определяется только электрическими характеристиками.
Как не ошибиться при заказе пускателя
Главная ошибка — подбор пускателя по мощности двигателя без учёта тока ТЭНа. У двигателя пусковой ток в 5–7 раз выше номинального, у ТЭНа — только активная составляющая без бросков. Если поставить пускатель «с запасом» на 160 А для ТЭНа на 30 кВт, тепловое реле будет неспособно защитить нагреватель от перегрузки в диапазоне 45–60 А. Поэтому выбирайте аппарат строго по току нагрузки, а не по мощности двигателя.
Полезный совет: для трёхфазного ТЭНа обязательно ставьте тепловое реле с защитой от обрыва фазы. При перегорании одного ТЭНа (например, из-за локального перегрева накипи) ток через оставшиеся элементы растёт, и без тепловой защиты они выходят из строя каскадом. Реле улавливает асимметрию токов и отключает нагрузку раньше, чем разрушится блок ТЭН.
Итоговый алгоритм: рассчитайте ток по формуле, выберите пускатель на номинал выше с запасом 20%, закажите ТЭН с точными параметрами под вашу задачу. Если сомневаетесь в расчётах — отправьте техзадание на ten-miass.ru, инженер подберёт мощность, материал оболочки и поможет с выбором коммутационной схемы.
