Блок ТЭН для пищевого производства 12 кВт: как выбрать и заменить

Если на блоке ТЭН 12 кВт (обычно 3 секции по 4 кВт, звезда на 380 В) перегорела одна секция, а вы закажете «такой же» без диагностики, она перегорит в том же месте через тот же срок. Причина обычно в том, что именно эта трубка стояла в зоне слабого потока продукта: там копится нагар или накипь, и она греется сильнее соседних. Сначала прозвонить все секции и осмотреть сгоревшую трубку, потом замерить фланец и шаг трубок, и только тогда заказывать замену.

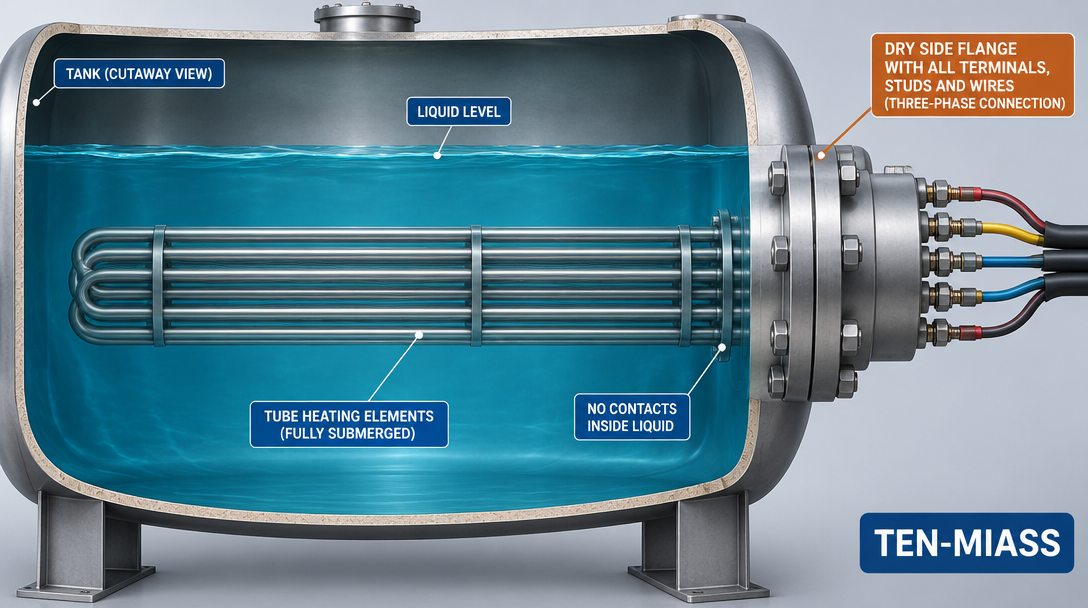

Блок ТЭН 12 кВт: секции полностью под уровнем продукта, все контакты вынесены наружу на сухую сторону фланца.

Какие признаки на что указывают

Прежде чем снимать старый блок, стоит понять характер поломки: это экономит время на диагностике после демонтажа.

Пример диагностики: варочный котёл для сиропа

Заявка из пищевого цеха: варочный котёл с блоком ТЭН 12 кВт, 380 В, шильдик затёрт паром, читается только «12 кВт», схема и материал фланца не видны. Перед заказом замены сняли блок и прозвонили каждую из трёх секций мультиметром:

На трубке секции В виден белый кристаллический налёт пригоревшего сиропа по длине около 15 см от фланца. Две соседние секции чистые. Это и есть «мёртвая зона»: на фланце секция В стоит ближе всего к стенке котла, куда почти не доходит поток от мешалки. Накипь там нарастает быстрее, слой работает как теплоизолятор, нихром под ней греется сильнее расчётного, и рано или поздно прогорает именно в этом месте.

ГОСТ 13268-88 нормирует допуск по мощности всего блока: +5/−10 % от 12 кВт, то есть исправный блок отдаёт от 10 800 до 12 600 Вт. На одну секцию 4 кВт (фазное 220 В при звезде) это 3600–4200 Вт, через R = U²/P коридор сопротивления получается 11,5–13,4 Ом. Секция А и Б укладываются в этот коридор, секция В дала обрыв, замене подлежит только она.

Если бы на этот запрос просто изготовили точную копию сгоревшей секции В и поставили на то же место, нагар накопился бы там же за тот же срок эксплуатации, и котёл встал бы снова. В заказ добавили смещение секции В на 3 см дальше от стенки и чуть большую погружную длину, в ту же зону, где поток от мешалки уже захватывает трубку.

Как снять старый блок перед заменой

Порядок простой, но каждый шаг важен для последующей диагностики:

1. Обесточить оборудование полностью: не кнопкой на панели, а автоматом или рубильником.
2. Слить продукт или воду из бака ниже уровня фланца блока.
3. Сфотографировать блок на месте до демонтажа: расположение секций относительно мешалки, патрубков и стенок бака. Это понадобится для диагностики причины отказа.
4. Отсоединить провода от клемм, промаркировать фазы, если схема не указана на бирке.
5. Открутить крепёж фланца равномерно по кругу, чтобы не перекосить посадку, и аккуратно вынуть блок.
6. Осмотреть каждую трубку на нагар, накипь, цвета побежалости: до прозвонки это уже подсказывает, какая секция в зоне риска.

Что измерить, если маркировка нечитаема

Шильдик на блоках пищевого оборудования часто стирается паром и моющими средствами за пару лет. Если маркировку не прочитать, измерения заменяют её полностью:

• Диаметр фланца: штангенциркулем, наружный диаметр и диаметр окружности, на которой расположены крепёжные отверстия.
• Число и диаметр отверстий под шпильки или болты: считаем по кругу фланца.
• Шаг трубок: расстояние между центрами соседних U-образных секций на фланце, от него зависит, встанет ли новый блок в то же посадочное место.
• Длина погружной части: от плоскости фланца до конца трубки, без хвостовиков под клеммы.
• Сопротивление каждой секции: если мощность и напряжение на бирке не читаются, пересчитываются по формуле R = U²/P после замера.

Что прислать, чтобы посчитали точный аналог

• Фото блока целиком со снятого фланца: видно число секций и их расположение
• Фото бирки, если хоть часть маркировки читается
• Замеры фланца: наружный диаметр, диаметр окружности отверстий, число и диаметр отверстий
• Шаг трубок между секциями
• Напряжение сети и схема подключения: звезда или треугольник, есть ли нейтраль
• Какая секция сгорела и где она стоит на фланце относительно мешалки или стенки бака
• Фото самой перегоревшей трубки крупным планом: локальный нагар в одном месте или равномерный износ по всей длине
• Материал: пищевая нержавейка AISI 321 (08Х18Н10Т) или допустима обычная сталь

Сколько стоит блок ТЭН 12 кВт на замену

По формуле калькулятора (кВт × 500 × коэффициент фланца): закупочная часть блока 12 кВт составляет 6000 ₽ на фланце из обычной стали и 12000 ₽ на фланце из нержавейки. Публикуемый уровень «норма», закупка ×2,34:

Для пищевого производства, где блок контактирует с продуктом, по умолчанию предлагаем нержавейку AISI 321 (08Х18Н10Т): она не разлагает перекись и устойчива к щелочным CIP-моющим растворам. Обычная сталь годится только там, где блок греет техническую воду вне контура с продуктом.

Цена при закупке от 10 шт. Точный расчёт по чертежу и фото делаем в день обращения.

Почему «сделайте точно такой же»: не расчёт, а повтор поломки

Заявка «пришлите замену, точно как было» выглядит быстрее, но пропускает единственный вопрос, от которого зависит ресурс нового блока: почему сгорела именно эта секция. Если причина в локальной мёртвой зоне потока, копия встанет туда же и получит тот же нагар за тот же срок. Диагностика перед заказом тоже входит в расчёт, а не в формальность. Без неё новый блок закрывает проблему на время: та же секция перегорит снова примерно через тот же срок.

Частые вопросы

Похожие разборы: блок ТЭНов для варочного котла из SUS304, блок-ТЭН 12 кВт: расчёт и схема подключения, ТЭН для нагрева щелочного раствора NaOH.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года
