ТЭН для нагрева щелочного раствора NaOH до 140°C: выбор материала и мощности
При 140°C и концентрации выше 20-30% раствор гидроксида натрия разрушает титан и заметно ускоряет коррозию обычной нержавейки. Для такой заявки оболочку ТЭНа делают из 08Х18Н10Т (AISI 321), а при непрерывной работе с концентрированной щёлочью переходят на 316L или сплав на основе никеля. Ваттную нагрузку в щелочных растворах держат в коридоре 4-6 Вт/см² — выше идёт локальный перегрев оболочки. Мощность считают по объёму бака, разнице температур и времени нагрева, с запасом 15% на плотность раствора и потери через стенки.
Почему титан и обычная нержавейка не годятся без разбора
Титан держит хлориды, кислоты, морскую воду и гальванические ванны — но именно поэтому его иногда предлагают «на всякий случай» и для щёлочи. Ошибка. Защита титана держится на тонкой оксидной плёнке, которая устойчива в окислительной и кислой среде. В горячем концентрированном NaOH эта плёнка растворяется, и металл начинает разрушаться быстрее, чем обычная сталь. Для гидроксида натрия титан не берём вообще, вне зависимости от того, что для соседней задачи на том же производстве он стоит по умолчанию.
С нержавейкой AISI 304 (08Х18Н10) ситуация другая: она не разрушается щёлочью мгновенно, но при сочетании высокой температуры и концентрации выше 30-40% в металле развивается щелочное коррозионное растрескивание — трещины идут по границам зёрен, часто от сварного шва или места изгиба трубки. На разовых или редких прогревах при умеренной концентрации это не критично. На постоянной работе при 140°C — риск реальный, поэтому титан-стабилизированная 08Х18Н10Т (AISI 321) стоит здесь по умолчанию, а не как опция.
Какой материал под какую концентрацию и режим работы
| Признак заявки | Причина | Что подобрать |
|---|---|---|
| NaOH до 20%, нагрев периодический, до 80-100°C | умеренная агрессивность, короткое время контакта | нержавейка AISI 304 / 08Х18Н10 |
| NaOH 20-40%, нагрев до 140°C, работа периодическая (CIP-мойка, разовый прогрев) | повышенная агрессивность щёлочи и температуры | 08Х18Н10Т (AISI 321) с запасом по толщине стенки трубки |
| NaOH свыше 40%, непрерывный режим, 130-140°C | риск щелочного коррозионного растрескивания у обычной нержавейки | 316L или сплав на основе никеля (Inconel) |
| в растворе есть хлориды (отбельные, моющие составы) | питтинговая коррозия по хлоридам поверх щелочной нагрузки | 316L (с молибденом) или Inconel |
| разовая мойка низкой концентрации, без давления | нагрузка невысокая, стандартная задача | обычный блочный ТЭН из 08Х18Н10Т без спецсплавов |
Уплотнение фланца тоже завязано на среду. Нитрильная резина (NBR), которую часто ставят по умолчанию в водяные ТЭНы, в горячей щёлочи набухает и теряет герметичность за несколько месяцев. Для NaOH ставят фторопласт (PTFE) или EPDM — оба переносят щёлочь без деградации.
Пример расчёта мощности из заявки
Заявка: бак 300 л с раствором NaOH 30%, нагрев с 20 до 140°C за 3 часа, работа периодическая (не круглосуточная).
Базовый расчёт по формуле P = 0,00116 × V × ΔT / t:
P = 0,00116 × 300 × 120 / 3 = 13,9 кВт
Это расчёт для воды. У концентрированного раствора NaOH плотность выше (около 1,3 кг/л против 1,0 у воды), поэтому реальная тепловая нагрузка на литр обычно на 10-20% выше, чем даёт формула для чистой воды. Плюс потери через стенки неутеплённого бака. Закладываем запас 15%:
P = 13,9 × 1,15 ≈ 16 кВт

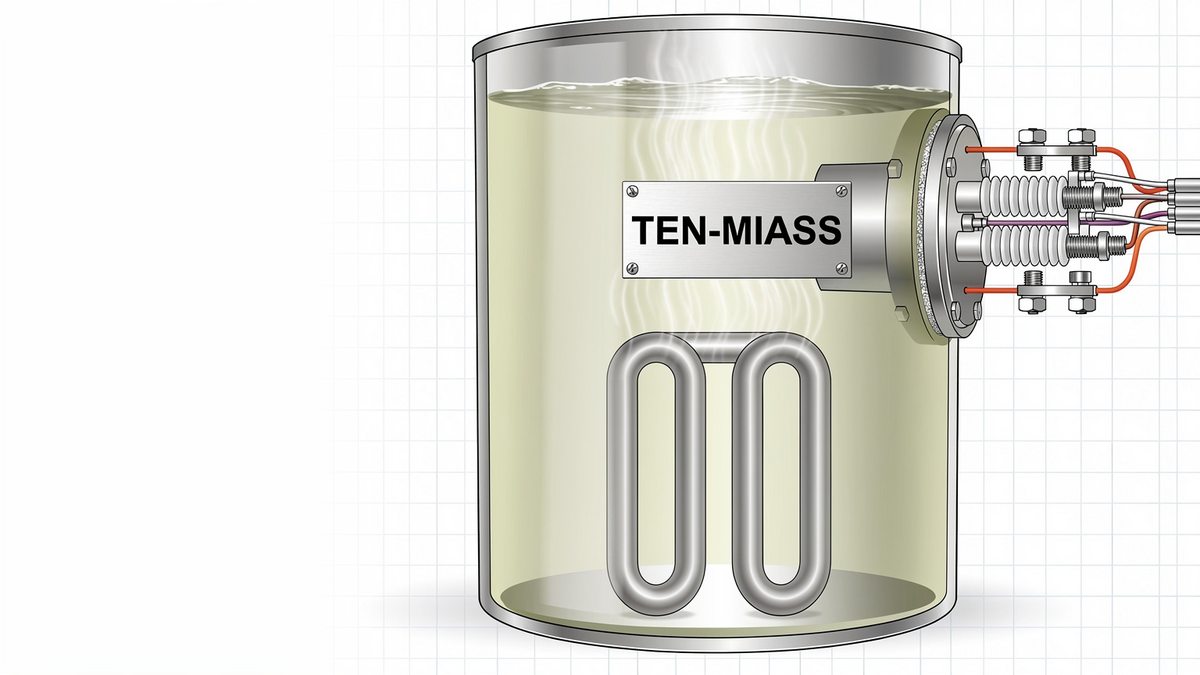

16 кВт под такую заявку собирают из нескольких U-образных трубок в одном фланцевом узле, а не из одной длинной спирали — иначе трубку невозможно погрузить компактно в бак умеренной высоты.
Почему нельзя просто взять трубку короче или толще
Мощность ограничена не только запасом по нагреву, но и ваттной нагрузкой оболочки — сколько ватт снимается с 1 см² поверхности трубки. Для растворов солей и щелочей эта нагрузка держится в коридоре 4-6 Вт/см². Выше — оболочка перегревается в точке контакта с раствором, наполнитель внутри трубки (периклаз) работает на пределе, а на самой оболочке идёт локальное закипание и точечная коррозия.
| Параметр | Значение |
|---|---|
| Мощность узла | 16 000 Вт |
| Диаметр трубки | 12 мм |
| Суммарная погружённая длина (несколько U-образных трубок) | 8,5 м |
| Площадь активной части S = π·d·L | ≈ 3 204 см² |
| Ваттная нагрузка q = P / S | ≈ 5,0 Вт/см² |
| Норма для растворов щелочей | 4-6 Вт/см² |
Если сжать те же 16 кВт в трубку короче или тоньше — ваттная нагрузка выйдет за 6 Вт/см², и на этом же баке ТЭН начнёт прогорать за месяцы вместо нескольких лет. Поэтому по чертежу или фото бака мы сначала считаем, сколько трубок и какой длины нужно физически разместить внутри, и только потом подтверждаем мощность.
Что прислать для расчёта
- Объём бака или ёмкости в литрах
- Концентрация раствора NaOH в процентах
- Рабочая и максимальная температура нагрева
- Есть ли в растворе хлориды или другие агрессивные примеси
- Время нагрева и режим работы: разовый прогрев или постоянное поддержание температуры
- Напряжение сети: 220 или 380 В
- Материал и толщина стенки бака в месте установки фланца
- Фото или чертёж бака с указанием места под фланец, если он уже есть
Нужен ТЭН под конкретный бак с NaOH или другой щёлочью?
Подберём материал оболочки и посчитаем мощность по вашим параметрам. Расчёт по фото или чертежу в день обращения, от 1 шт.
Оформить заказЧастые вопросы

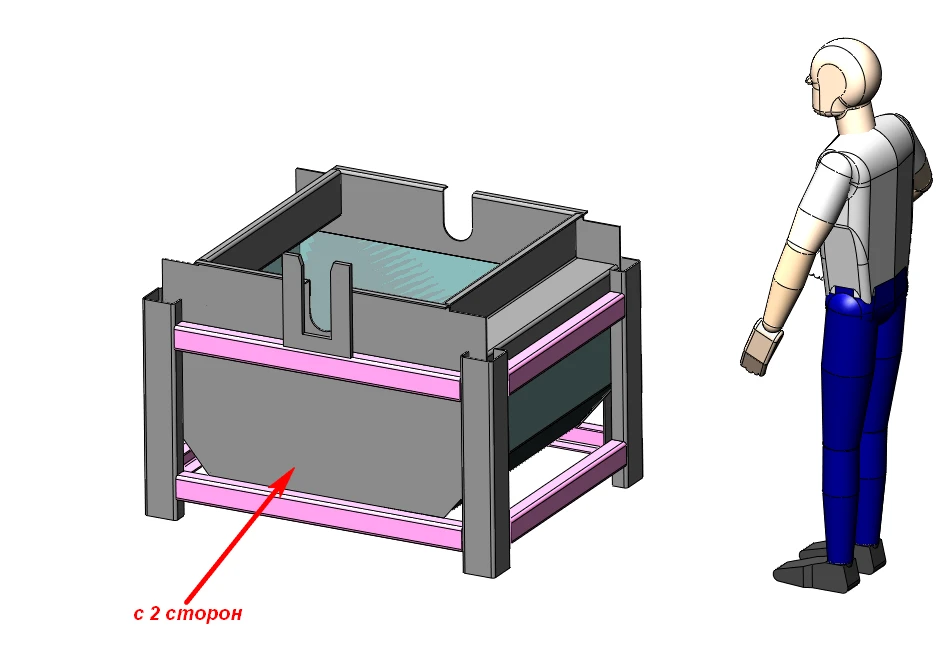

Эскиз бака из техзадания заказчика — по такому чертежу считаем, сколько трубок и какой длины нужно для нужной мощности
Стандартную цену на обычный водяной или блочный ТЭН можно прикинуть в калькуляторе на price-calculators.vercel.app, но для оболочки под NaOH с материалом 08Х18Н10Т, 316L или Inconel цена считается индивидуально — слишком много переменных: концентрация, режим работы, число трубок, толщина стенки. Присылайте параметры через форму заказа, и мы посчитаем в день обращения.
