На блоке ТЭНа для котла часто стоит один термостат, только регулирующий, без аварийного термоотключателя. Если его контакты залипнут или вода уйдёт ниже уровня нагревателя, греть не остановится никто: элемент перегорает, бак прожигает в месте фланца. Нормальная схема: два прибора в одном гнезде, рабочий термостат (60–90°C) и отдельная аварийная термозащита (95–110°C), которая рвёт цепь механически вне зависимости от состояния первого.
Почему один термостат на блоке опасен
Термостат это коммутационный прибор с ограниченным числом циклов. Контакты в нём рассчитаны на определённый ток и определённое количество срабатываний; у капиллярных моделей ресурс обычно 100 000–300 000 переключений. При коммутации блока на 6–12 кВт через контакты термостата идёт большой пусковой ток, и со временем они подгорают. Залипший в замкнутом положении контакт держит нагрев, и прервать его уже нечем. Второй сценарий того же результата: уровень воды в баке упал (воздушная пробка, утечка, неисправный датчик долива), и трубки блока оказались выше уровня среды: они сухие, а термостат продолжает коммутировать нагрузку, потому что его датчик меряет температуру там, где воды уже нет.
В обоих случаях единственный предохранительный термостат ничего не замечает: это прибор регулирования, аварийной защиты он не выполняет. Нужен второй, независимый канал отключения.
Таблица: что сломалось на блоке с термостатом
| Симптом | Вероятная причина | Что делать |
|---|---|---|
| Котёл не останавливает нагрев, вода закипает | Залипли контакты рабочего термостата | Менять термостат, поставить аварийный термоотключатель в то же гнездо |
| Автомат выбивает сразу после включения котла | Пробой изоляции ТЭНа из-за сухого хода | Проверить датчик уровня/долива, добавить термозащиту на случай повторения |
| Термостат щёлкает, но нагрев не прекращается | Контакты подгорели и оплавился корпус | Заменить термостат целиком, контакты не зачищать |
| Иногда сильно перегревается локально, хотя датчик показывает норму | Нет второго, независимого канала отключения | Поставить биметаллический термопредохранитель на 95–110°C |
| Старый блок уже прогорел в районе фланца | Ранее стоял только один термостат без резерва | Заказать новый блок с посадочным гнездом под два прибора сразу |
Как работает пара: рабочий термостат плюс аварийный термоотключатель
Рабочий термостат держит заданную температуру теплоносителя и для отопительных контуров обычно настроен в диапазоне 60–90°C: ниже 60°C система не греет эффективно, выше 90°C растёт риск накипи и шумного кипения в трубах. Это регулирующий прибор, он включает и выключает ТЭН по кругу весь срок службы котла.
Аварийный термоотключатель это другое устройство и другая задача. Он настроен на фиксированный порог 95–110°C и срабатывает один раз, когда что-то уже пошло не так: либо рабочий термостат не разомкнулся, либо вода ушла с уровня нагревателя и температура возле элемента резко растёт. Биметаллическая пластина деформируется и разрывает цепь механически, без участия электроники. Бывает одноразовый термопредохранитель (меняется после сработки) и вариант с ручным взводом: после остывания оператор нажимает кнопку, и котёл снова можно включить.

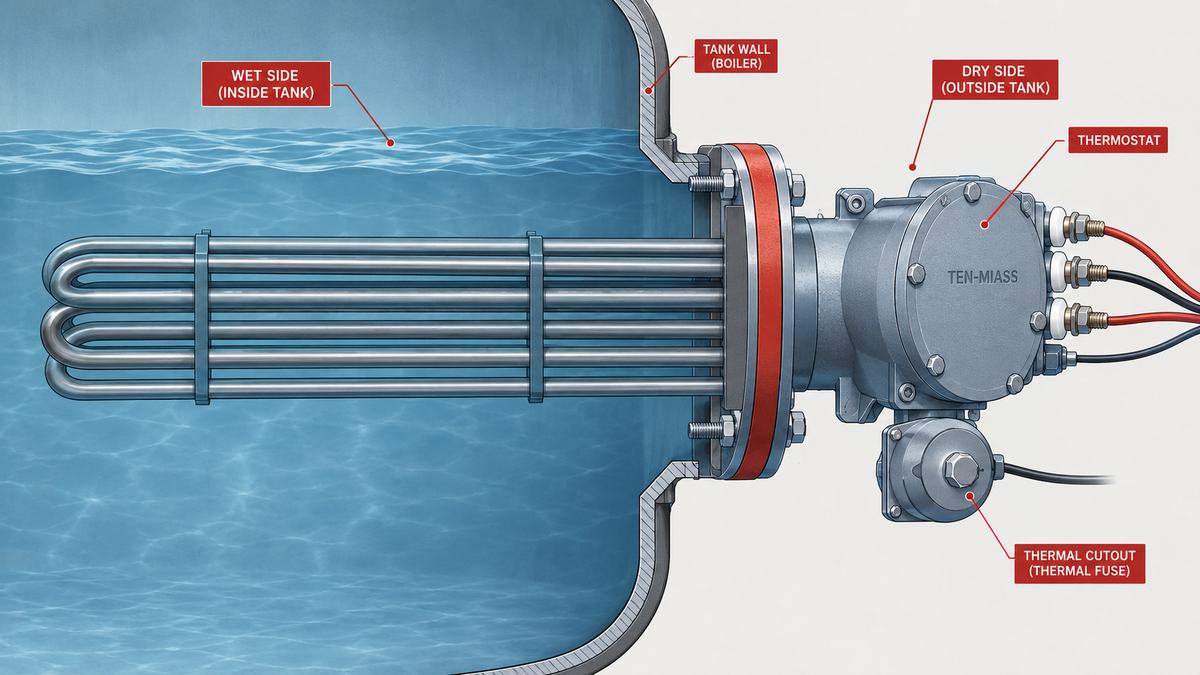

На практике оба датчика ставят в одно и то же погружное гнездо блока, в защитную трубку, куда входит капиллярная колба термостата и рядом корпус термоотключателя. Это не два разных узла на баке, а один карман в головке блока с двумя приборами внутри.
Пример расчёта мощности блока
Формула нагрева воды: P = 0,00116 × V × ΔT / t, где V это объём в литрах, ΔT это разница температур в °C, t это время нагрева в часах.
Бак котла на 200 литров, вода на входе 10°C, нужно довести до 70°C за 3 часа:
P = 0,00116 × 200 × 60 / 3 = 13,92 / 3 = 4,64 кВт
Под такую задачу берут блок на 6 кВт, с запасом на теплопотери через стенки бака и подогрев в дальнейшем режиме поддержания температуры. Если время нагрева сократить до 2 часов, расчёт даёт уже 6,96 кВт, и тут впору смотреть в сторону 9 кВт.
Какой блок-ТЭН нужен: диапазон 3–18 кВт
Блок-ТЭН для котла почти всегда собирают из нескольких трубчатых элементов на одном фланце: так проще развести фазы и получить нужную суммарную мощность без одного длинного и хрупкого элемента. Стандартный ряд закрывает диапазон 3–18 кВт.
| Мощность блока | Цена (сталь, норма) | Типовое применение |
|---|---|---|
| 3 кВт | 3510 ₽ | малые электрокотлы, дачные системы отопления |
| 6 кВт | 7020 ₽ | котёл на дом 80–150 м², бак 150–200 л |
| 9 кВт | 10530 ₽ | котёл на дом 150–250 м², быстрый прогрев |
| 12 кВт | 14040 ₽ | трёхфазные котлы, крупные объекты |
| 18 кВт | 21060 ₽ | промышленный нагрев, каскадные схемы |
Цены при закупке от 10 шт. Точный расчёт делают по чертежу или фото старого блока в день обращения.
Материал оболочки выбирают под среду: сталь 10 подходит для воздуха, масла и сухих сред, нержавейка AISI 304 (08Х18Н10) подходит для воды и пара. Для отопительных котлов на обычной воде почти всегда берут нержавейку, сталь оставляют для масляных и воздушных контуров. Подробнее о подборе блока под конкретный котёл читайте в статье блок ТЭНов для котла ЭОВ-9/4,5: когда чинить старый фланец, а когда менять узел целиком.
Что прислать для расчёта
- Объём бака или паспорт котла, материал бака (сталь, нержавейка)
- Напряжение питания: 220 В или 380 В, схема звезда/треугольник
- Нужная суммарная мощность или параметры воды (объём, температура, срок нагрева)
- Посадочный размер фланца или резьбы штуцера, расстояние между элементами
- Фото старого блока, если он уже вышел из строя, особенно место прогара
- Нужна ли пара термостат + термоотключатель в комплекте, или только посадочное гнездо под них
