Блок ТЭНов для котла ЭОВ-9/4,5: когда чинить старый фланец, а когда менять узел целиком
На части котлов ЭОВ-9/4,5 блок собран всего из двух ТЭНов по 2,25 кВт на одном фланце, а не из трёх по 1,5 кВт. Если фланец цел, обычно выгоднее заказать новые ТЭНы под него, чем варить новый узел с нуля: разница в цене ощутимая, а срок одинаковый. Разбираемся, как отличить ремонтопригодный фланец от того, который пора менять целиком, и что при этом происходит со схемой включения ступеней.

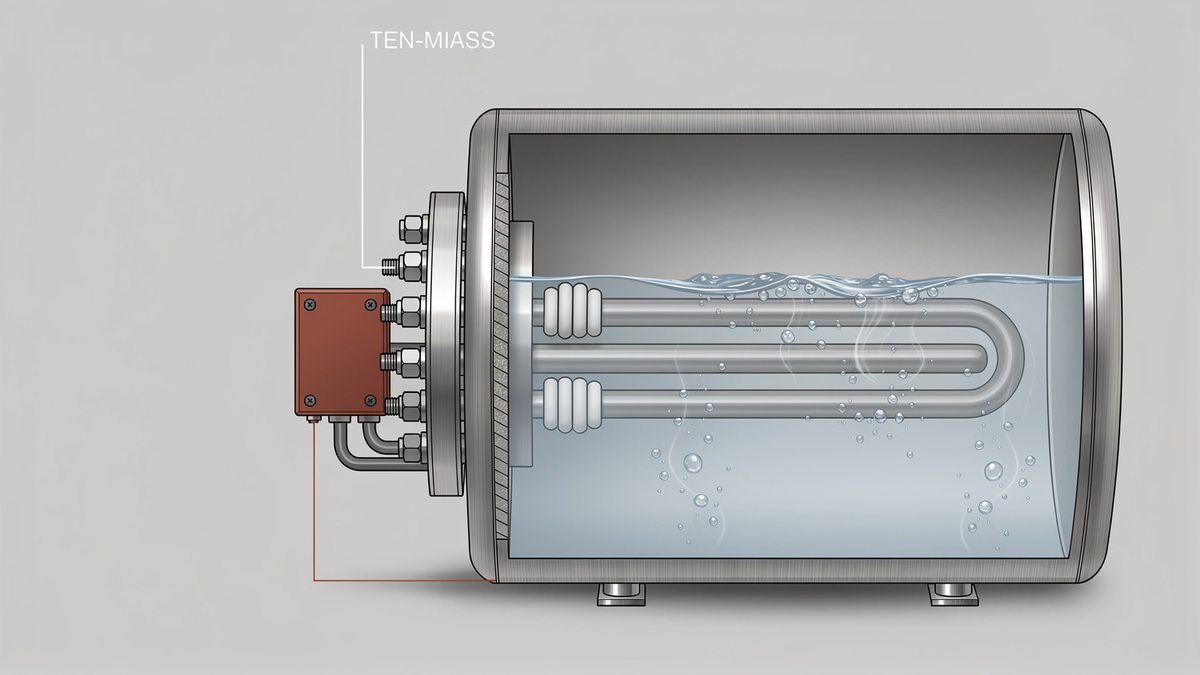

Блок ТЭНов сбоку в разрезе: трубки полностью под уровнем воды, шпильки и клеммная коробка на сухой стороне фланца
Из чего собран блок на ЭОВ-9/4,5
Заводская сборка отличается у разных производителей котлов этой серии. Часть выпускает блоки на три ТЭНа по 1,5 кВт, часть на два по 2,25 кВт, суммарная мощность ступени в обоих случаях 4,5 кВт. Разница не в паспортных цифрах на шильдике, а в самом железе: у двух элементов на фланце меньше отверстий под шпильки и меньше клемм, у трёх элементов конструкция привычнее ремонтникам, но занимает больше места на фланце.
Перед заказом замены важно не полагаться на маркировку котла, а снять крышку клеммной коробки и посчитать реальное число ТЭНов в блоке. Дальше расчёт и подбор идут от фактической конструкции, а не от того, что написано в паспорте на модель.
Схема включения ступеней: все ТЭНы сразу или по очереди
| Ступень | Мощность | Что включено | ТЭНов под током | Нюанс для блока на замену |
|---|---|---|---|---|
| 1 (эконом) | 4,5 кВт | первый блок целиком, оба ТЭНа сразу | 2 | подбирают по мощности ступени, не по мощности одного элемента |
| 2 (полная) | 9,0 кВт | первый блок плюс второй такой же | 4 | второй блок должен включаться синхронно с первым, а не поочерёдно |
| цикличная (у части моделей) | 4,5-9,0 кВт | блоки чередуются реле для сглаживания пускового тока | 2, потом 4 | перед заказом уточняют у контроллера логику, иначе новый блок собьёт цикл |
Если родная логика была «оба блока сразу», а взамен пришёл узел, рассчитанный на поочерёдное подключение, автоматика либо не наберёт заявленную мощность, либо начнёт чаще щёлкать пускателем на переключении ступеней. Схему включения смотрят по проводке в щитке до заказа, а не выясняют опытным путём после установки.
Ремонт старого фланца или новый блок в сборе
Если фланец, снятый с котла, ровный, без трещин у отверстий и без раковин от коррозии на посадочной плоскости, завод может приварить или завальцевать в него новые ТЭНы, повторив исходную геометрию. Это дешевле нового узла и не требует переделки крепежа на самом котле.
Если на фланце видна трещина от отверстия к краю, деформация от перегрева или сквозная коррозия, ремонт бессмысленен: под нагрузкой такой фланец потечёт в первый же сезон. В этом случае заказывают блок в сборе целиком, с новым фланцем под тот же посадочный диаметр и резьбу крепления к баку.
Промежуточный случай, фланец на вид целый, но на нём уже стояли две-три замены ТЭНов за годы эксплуатации: тут решает завод по фото, потому что усталостные трещины у отверстий на ранней стадии не видны глазом.
Пример из заявки с расчётом
Клиент прислал фото снятого блока с ЭОВ-9/4,5: круглый фланец с двумя ТЭНами, на бирке каждого 2250 Вт при 220 В, резьба под клемму М20, фланец без видимых трещин и коррозии.
Сопротивление одного ТЭНа: R = U² / P = 220² / 2250 = 48 400 / 2250 = 21,5 Ом.
Ток одного ТЭНа: I = P / U = 2250 / 220 = 10,2 А. Если оба ТЭНа сидят на разных фазах трёхфазного щитка, по 10,2 А идёт на каждую фазу, если оба на одной фазе, суммарный ток на этой фазе 20,5 А.
Допуск по ГОСТ 13268-88 нормирует мощность: +5 % / −10 % от номинала. Для 2250 Вт это диапазон 2362,5-2025 Вт, а через R = U²/P коридор сопротивления получается 20,5-23,9 Ом на каждый ТЭН. Мультиметр на снятом элементе показал 22,1 Ом, это внутри коридора, и раз фланец без дефектов, клиенту предложили ремонт: новые ТЭНы под тот же фланец, а не блок целиком.
Что прислать на завод для расчёта
- Фото снятого фланца целиком, с обеих сторон: посадочная плоскость и клеммная сторона.
- Крупный план отверстий под шпильки, чтобы завод оценил, годен ли фланец для повторного использования.
- Мощность и напряжение каждого ТЭНа с бирки у самого фланца.
- Число ТЭНов в блоке и то, как они соединены: раздельные фазы, звезда или треугольник.
- Логика включения ступеней, если известна: обе группы разом или по очереди через реле.
- Тип теплоносителя, вода или вода с антифризом, от этого зависит материал оболочки новых ТЭНов.
По этим шести пунктам завод сразу видит, укладывается ли задача в ремонт фланца или нужен блок в сборе, и считает без выезда на объект.
Частые ошибки при заказе блока под ЭОВ-9/4,5
Первая ошибка, заказывать блок в сборе, даже когда фланец абсолютно целый. Переплата за новый узел, когда завод мог бы просто перебрать ТЭНы на старом фланце, встречается чаще, чем обратная ситуация.
Вторая, обратная, пытаться отремонтировать фланец с уже видимой трещиной у отверстия, чтобы сэкономить. Такой фланец потечёт под давлением после первого же нагрева, и придётся заказывать блок в сборе повторно, только с потерей времени на первую попытку.
Третья, не уточнять схему ступеней и получать блок, рассчитанный на другую логику включения, чем была в щитке. Автоматика при этом либо недобирает мощность, либо чаще переключается, изнашивая пускатель.
Нужен блок ТЭНов под конкретный котёл?
Оценим по фото, годен ли старый фланец для ремонта, или посчитаем новый узел в сборе. От 1 шт., отгрузка 7-14 дней по России и в Казахстан.
Оформить заказОриентир по цене на блок-ТЭН в сборе, калькулятор ten-miass, 3510-21700 ₽ при закупке от 10 шт. Ремонт старого фланца новыми ТЭНами обычно выходит дешевле, точная цифра только по фото фланца.
