Блок ТЭН для котла 6 кВт: изготовление на заказ по вашим размерам
5,82 кВт выходит в типичном расчёте для бака на 400-450 литров, и эту мощность округляют до стандартной ступени 6 кВт. Для трёхфазного котла это блок из трёх ТЭН по 2 кВт на одном фланце, включённый звездой в сеть 380 В: фазное напряжение на каждый элемент - 220 В. Сопротивление одного элемента по ГОСТ 13268-88 должно быть 23,1-26,9 Ом. Цена блока со стальным фланцем - от 7000 ₽, изготовление под размеры вашего фланца и резьбы - 7-14 дней.

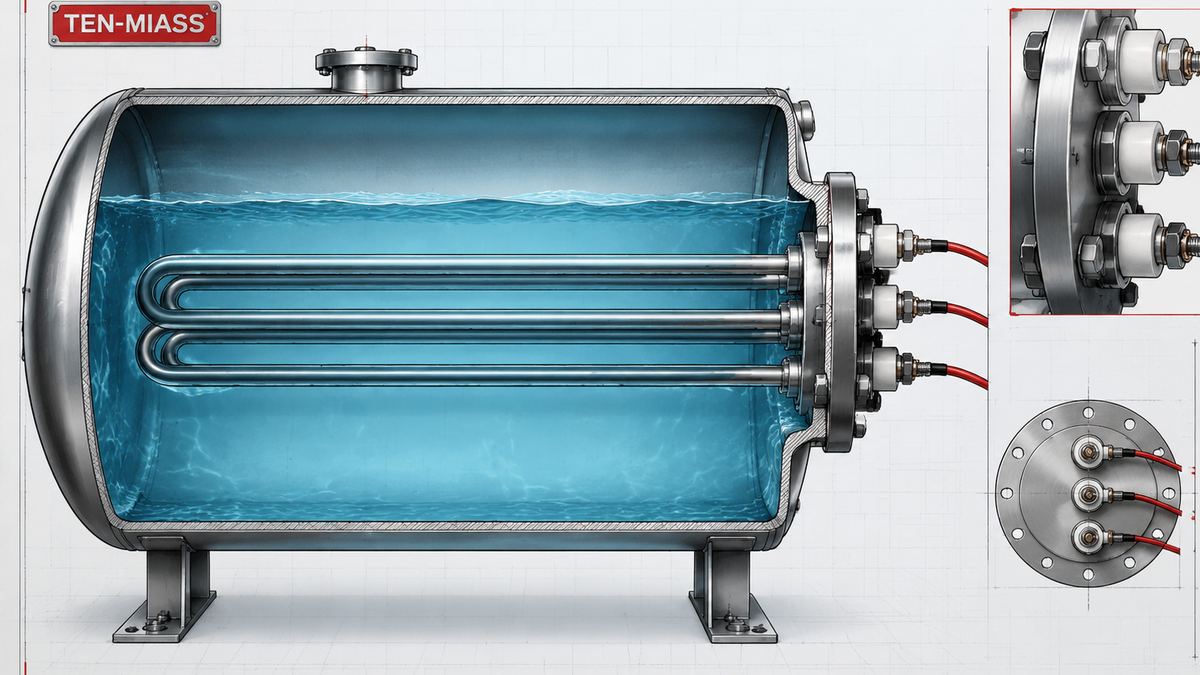

Три элемента по 2 кВт на одном фланце: трубки целиком в воде, контактные стержни, гайки и изоляторы - на сухой стороне.
Из чего собирают блок на 6 кВт и почему не один ТЭН
6 кВт - одна из самых частых ступеней именно для трёхфазных котлов, тот же принцип разбивки, что и у блока на 9000 Вт, только короче на одну треть по мощности каждого элемента. Три элемента по 2 кВт стоят на одном фланце и подключаются звездой в сеть 380 В: на каждый элемент приходится фазное напряжение 220 В, и он греет свои 2 кВт независимо от двух соседних. Если сделать один сплошной элемент на 6 кВт и запитать его от 220 В, ток на фазе выйдет около 27 А - обычная бытовая проводка и автомат на 25 А такую нагрузку не держат.
Три отдельных элемента дают и вторую практическую выгоду: можно управлять ступенями. Контроллер котла включает одну, две или все три петли по термостату, а не гонит всю мощность разом. Для котла с буферной ёмкостью это снижает число циклов включения мощного пускателя.
Элементы проходят через фланец, контактные стержни, гайки и фарфоровые изоляторы выходят на сухую сторону - на схеме ниже видно, что внутри бака нет ни одного открытого контакта.
Фланец, резьба и длина погружной части - почему это не берут из каталога
Серийного универсального фланца под блок 6 кВт не существует: посадочное место у каждого производителя котлов своё. Поэтому вместо подбора по каталогу делаем ответную часть под то, что реально стоит на баке:
- Диаметр и форма фланца - круглая пластина на 3-4 шпильки или резьбовой штенгель (G 1", G 1 1/4", G 1 1/2"). Смотрим по вашему старому блоку или по чертежу бака.
- Длина погружной части - расстояние от плоскости фланца до дна или стенки бака, чтобы элемент не касался металла и не оголялся при частичном сливе воды.
- Резьба крепления самого блока - метрическая или трубная, повторяем образец, а не предлагаем единый размер «обычно подходит».
Быстрее всего решает вопрос фото старого блока с линейкой рядом с фланцем: диаметр, число отверстий и шаг между ними видно сразу, и не нужно гадать по переписке «а какой у вас диаметр».
Сопротивление элементов блока 6 кВт - что должен показать мультиметр
ГОСТ 13268-88 нормирует допуск по мощности, не по сопротивлению: +5 % / −10 % от номинала. Для элемента 2 кВт на 220 В это 2100…1800 Вт, а через R = U²/P коридор сопротивления выходит 23,1…26,9 Ом - и это цифра на один элемент, не на блок целиком. Подробный разбор с таблицей по напряжениям - в статье про сопротивление ТЭНа 2 кВт на 220 В.
Пример расчёта: сколько даёт 6 кВт на баке 430 литров
Мощность для подогрева считается по формуле P = 0,00116 × V × ΔT / t, где V - объём в литрах, ΔT - разница температур, t - время в часах.
Заявка из цеха: бак технологической воды на 430 литров, нужно поднять температуру с 15 до 50 °C (ΔT = 35) за 3 часа до начала смены.
P = 0,00116 × 430 × 35 / 3 = 17,46 / 3 = 5,82 кВт
5,82 кВт округляется до стандартной ступени 6 кВт - отсюда и берётся блок из трёх элементов по 2 кВт, а не поиск одного ТЭНа точно на эту мощность. Если бак меньше и нужна более скромная ступень, порядок счёта тот же - пример на блоке 1,5 кВт показывает расчёт для небольшого объёма.
Материал оболочки: сталь или нержавейка
По умолчанию для обычной воды в системе отопления или ГВС хватает фланца и трубок из углеродистой стали 10. Нержавеющий фланец и трубки AISI 304 или 08Х18Н10Т берут, если теплоноситель - антифриз с присадками, вода жёсткая и быстро разъедает стальную трубку, либо котёл стоит в пищевом или фармацевтическом цеху с требованиями к чистоте контура. Нержавеющий фланец в формуле цены стоит вдвое дороже стального - отсюда и разница между 7000 и 14000 рублей за блок.
Таблица подбора блока ТЭН на 6 кВт
| Признак | Причина | Что менять |
|---|---|---|
| Фланец старого блока - импортный котёл с нестандартной резьбой или проточкой | серийного ответного фланца с таким шагом отверстий в продаже нет | прислать фото фланца с линейкой или сам узел на обмер, делаем ответную часть по факту |
| Котёл на 220 В без трёхфазного ввода | 6 кВт на одной фазе - это ток около 27 А, автомат на 25 А не держит | тянуть линию под 32 А и кабель от 6 мм², либо делить нагрев на 2 блока по 3 кВт на разные группы |
| Теплоноситель - антифриз с присадками, не чистая вода | допустимая ваттная нагрузка ниже, чем для воды, оболочка перегревается при том же токе | увеличить активную длину трубки элемента, пересчитать ваттную нагрузку по ГОСТ |
| Бак может частично сливаться при обслуживании | если уровень упадёт ниже верхней трети элемента, труба оголится и перегорит | указать минимальный рабочий уровень в заявке, сделаем погружную часть короче с запасом |
Что прислать на расчёт блока ТЭН для котла
- Нужную мощность или вводные для расчёта по формуле: объём бака, разницу температур, время нагрева
- Напряжение и схему: 220 В однофазная, или 380 В трёхфазная (звезда/треугольник)
- Фото фланца старого блока с линейкой, либо диаметр, число отверстий и шаг между ними
- Длину погружной части от фланца до дна бака и минимальный рабочий уровень воды
- Тип теплоносителя: вода, антифриз, другой состав
- Материал фланца и трубки: сталь или нержавейка
Частые ошибки при заказе блока на 6 кВт
- Берут типоразмер по мощности «на глаз», без замера фланца. Диаметр и шаг отверстий важнее мощности: не встанет механически - мощность не поможет.
- Ставят блок 6 кВт на старую однофазную проводку без пересчёта тока. 27 А на одной фазе требуют отдельного автомата и кабеля, а не того, что осталось от прежнего ТЭНа меньшей мощности.
- Заказывают точную копию сгоревшего блока без проверки, не менялся ли объём бака или утепление - старая мощность может уже не успевать за нужным ΔT.
- Не указывают минимальный уровень воды в баке. При частичном сливе верхняя часть трубки оголяется и перегорает за минуты.
Нужен блок ТЭН 6 кВт под ваш котёл?
Сделаем по размерам фланца и вашему чертежу или фото. От 1 шт., изготовление 7-14 дней.
