Блок ТЭН для котла 12 кВт: как подобрать и заказать

При 12 кВт котёл почти всегда запитывают трёхфазно: такая нагрузка подходит для цеха или магазина, не для бытового ввода. Три элемента по 4 кВт собираются звездой на фазные 220 В, ток в линии при 380 В составляет 18,2 А, автомат берут на 25 А. Дальше: расчёт схемы, допуск по ГОСТ и что присылать для точного заказа.

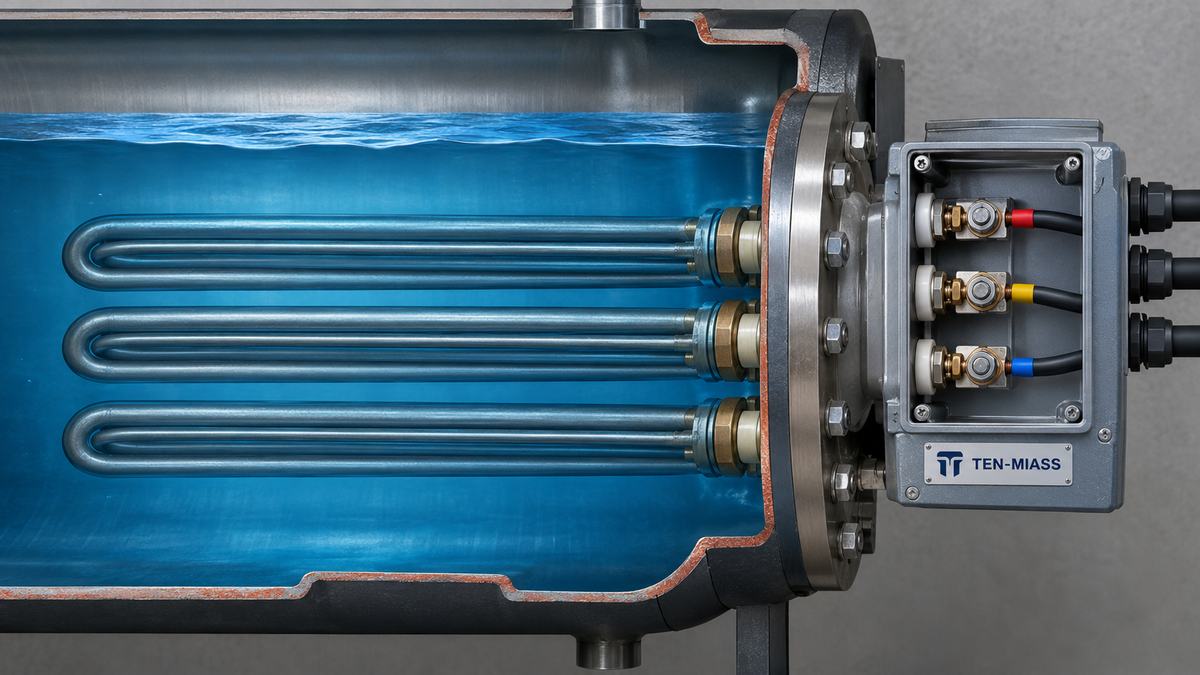

Три элемента блока полностью под водой, контакты и клеммы: на сухой стороне фланца.

Почему для 12 кВт нужно трёхфазное подключение

Однофазный ввод на 220 В тянет без проблем 2-6 кВт, на 9 кВт уже греется вводной кабель и щиток. 12 кВт на одной фазе дадут ток больше 54 А: для этого нужен кабель сечением от 16 мм² и автомат, который редко встречается в бытовом щите. Поэтому с 9-10 кВт заказчики переходят на трёхфазный ввод, а 12 кВт уже типовая коммерческая мощность: небольшая пекарня, мойка, цех на несколько станков, где три фазы заведены изначально.

Как собрать блок: звезда или треугольник

Блок на 12 кВт обычно делают из трёх элементов по 4 кВт. Дальше разберём схему соединения:

Для 12 кВт чаще выбирают звезду: элемент на 4 кВт/220 В: ходовой типоразмер, его проще и быстрее изготовить, чем нестандартный элемент под 380 В. Если в щите нет нуля или заказчик прямо просит экономить жилу в кабеле, тогда треугольник, но элементы под эту схему делаются под линейное напряжение отдельно.

Расчёт тока и подбор автомата

Для резистивной нагрузки (cosφ = 1) ток в линии при трёхфазном подключении считают так:

I = P / (√3 × U) = 12000 / (1,73 × 380) = 12000 / 657,4 ≈ 18,2 А

18,2 А составляет расчётный ток полной нагрузки блока. Автомат берут с запасом, а не впритык: 3-полюсный (3P+N) на 25 А, характеристика C. Запас около 35% компенсирует просадку сопротивления элементов при прогреве и старение контактов автомата. Частая экономия «автомат на 20 А впритык» через год-два даёт ложные отключения на холодном старте.

Резистивная нагрузка не даёт пускового броска тока, как у двигателя, поэтому характеристики D или более дорогих автоматов с запасом по отключающей способности не требуется: обычный C-класс на 25 А закрывает задачу.

Ступенчатое управление: не включать все элементы сразу

Три элемента по 4 кВт дают естественные ступени мощности: 4, 8 и 12 кВт. На практике это собирают через три отдельных контактора, которыми управляет термостат или контроллер котла:

• Ступень 1 (4 кВт): поддержание температуры, когда вода уже нагрета, или догрев небольшого объёма
• Ступень 2 (8 кВт): основной рабочий режим при умеренном расходе горячей воды
• Ступень 3 (12 кВт): полный нагрев с холодного старта или при пиковом разборе

Смысл не в экономии проводки: ток на каждой включённой фазе всё равно около 18 А, он не падает оттого, что работают не все три элемента. Смысл в том, что котёл не гоняет полные 12 кВт, когда хватает 4-8, контакторы переключаются реже на максимум, а при выходе из строя одного элемента оставшиеся два держат частичный нагрев, пока ждёте замену, без полной остановки.

Допуск по ГОСТ 13268-88 для элемента 4 кВт

ГОСТ нормирует допуск мощности +5/−10% на каждый элемент блока отдельно, а не на блок в целом. Для элемента 4 кВт на 220 В (схема звезда, фазное напряжение) диапазон такой:

Коридор несимметричный, потому что сам допуск мощности несимметричный. Если при прозвонке одного из трёх элементов блока мультиметр показывает 11,5-13,4 Ом: элемент в норме. Меньше 11,5: вероятен частичный межвитковый контакт, больше 13,4: часть нити нихрома уже выработалась или окислился контакт.

Пример расчёта мощности из заявки

Заявка: открытый бак котла на 350 литров воды, требуется нагрев с 15°C до 65°C за 90 минут (1,5 часа). Формула мощности:

P = 0,00116 × V × ΔT / t

Подставляем: V = 350 л, ΔT = 65 − 15 = 50°C, t = 1,5 ч.

P = 0,00116 × 350 × 50 / 1,5 = 20,3 / 1,5 ≈ 13,5 кВт

С учётом тепловых потерь через стенки бака и коммерческого запаса под дальнейший рост расхода заказчик взял блок 15 кВт на следующую ступень. Если бы время нагрева было 2 часа вместо 1,5, расчётная мощность упала бы до 10,1 кВт, и блок 12 кВт подошёл бы впритык. Отсюда правило: время нагрева в заявке: не «побыстрее», а конкретное число минут, иначе мощность подбирается наугад.

Что прислать для точного расчёта блока 12 кВт

• Фото или чертёж фланца: диаметр, количество отверстий, диаметр окружности отверстий (посадочный диаметр)
• Объём бака или ёмкости в литрах и требуемое время нагрева в минутах
• Среда: вода, масло, воздух, и температура, до которой греть
• Напряжение сети: 220/380 В, есть ли ноль в точке подключения
• Материал оболочки элементов: нержавейка AISI 304/321 для воды, сталь 10 для масла и сухого воздуха
• Нужна ли ступенчатая схема (несколько контакторов) или подключение одним автоматом сразу на всю мощность

Сколько стоит блок ТЭН 12 кВт

От 14040 ₽ при закупке от 10 шт, стальной фланец, по калькулятору ТЭН-Миасс. Нержавеющий фланец увеличивает цену, точная сумма зависит от длины трубок и материала оболочки под конкретный котёл. Цены при закупке от 10 шт, точный расчёт: по чертежу в день обращения.
