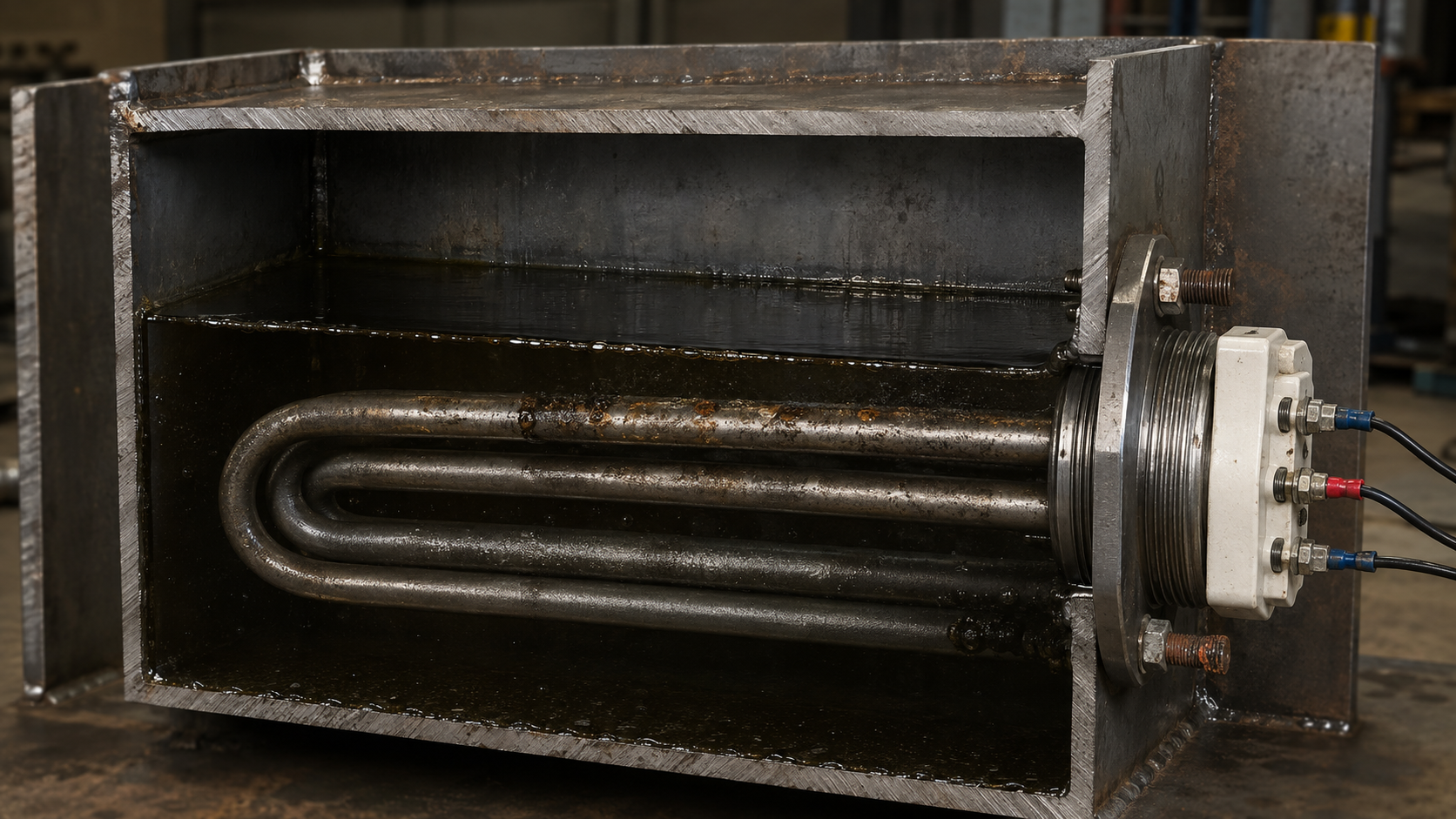

Блок-ТЭН 15 кВт: расчёт, схема подключения, цена

Блок-ТЭН 15 кВт — это не один трубчатый нагреватель, а несколько петель (обычно 3 или 6), собранных в общий фланец. Применяют такие нагреватели в проточных электроподогревателях, ёмкостях химической подготовки воды, масляных ваннах, блочно-модульных котельных, воздушных калориферах и сушильных шкафах. Сетевая розница предлагает типовые исполнения на 6–15 кВт с фиксированной длиной и материалом оболочки. Но под конкретную технологическую задачу параметры блок-ТЭН почти всегда выгоднее рассчитать отдельно — по среде, геометрии бака и схеме питания.

Конструкция блок-ТЭН 15 кВт

Промышленный блок-ТЭН состоит из трубчатой оболочки, внутри которой размещена нихромовая спираль в магнезитовой засыпке (периклазе). Концы петель герметизированы, выводы изолированы керамическими или силиконовыми втулками. Все трубки закреплены во фланце. Для блок-ТЭН используется крупная фланцевая резьба: G1.5″, G2″, G3″, M48×2, M56×2, M64×3 — под ключ-шестигранник. Через штуцер G1/2″ три петли физически не проходят, поэтому для блок-ТЭН такой резьбы не бывает.

По ГОСТ 13268-88 допуск по мощности составляет +5/−10%. Это значит, что блок-ТЭН на 15 кВт может выдавать от 13,5 до 15,75 кВт. Допуск по сопротивлению несимметричный: −4/+11%, то есть измеренное сопротивление ветви может отличаться от расчётного на несколько ом — это норма, а не брак.

Длина 6000 мм — это потолочные нагреватели для ленточных сушильных камер. Диаметр 4–8 мм — маломощные ветви в медицинском оборудовании. Для блока на 15 кВт чаще берут диаметр 8,5–12 мм и длину от 800 до 2500 мм. Но точные размеры определяет чертёж: нужно, чтобы активная зона нагрева не упиралась в стенки бака и была распределена по объёму жидкости.

Расчёт сопротивления и тока для 15 кВт

Если у вас одна трубка на 220 В, действует формула:

R = U² / P

Например, для ТЭН 15 кВт на 380 В при подключении звездой ток считается иначе:

I_линейный = P / (√3 × U_линейного)

Подставляем: 15000 / (1,732 × 380) ≈ 22,8 А. Это ток в линейном проводе при чисто активной нагрузке. Для кабеля питания достаточно сечения 4–6 мм² меди, но закладывают запас по нагреву.

Сопротивление на ветвь считается через мощность одной петли. Если блок имеет 3 ветви по 5 кВт:

R = U_линейного² / P_элемента = 380² / 5000 = 28,88 Ом

Между выводами одного ТЭН должно быть близко к этому значению. Но из-за допуска ГОСТ 13268-88 реальное сопротивление может быть в диапазоне от 26,0 до 32,1 Ом при 20 °C. При нагреве сопротивление растёт, поэтому холодный замер всегда даёт меньше, чем горячая мощность.

Однофазное включение 15 кВт на 220 В — это ток 68 А. Такая нагрузка требует отдельного рубильника на 80–100 А и толстого кабеля. Поэтому на практике блок-ТЭН 15 кВт делают исключительно под трёхфазные сети 380 В.

Схема подключения трёхфазного блок-ТЭН

Для трёхфазной сети используют схему звезды или треугольника. При звезде с нейтралью каждая ветвь получает 220 В, при этом сохраняется возможность включить одну ветвь отдельно для ступенчатого регулирования. Без нейтрального провода на каждой ветви оказывается 380 В, и тогда мощность блока вырастает в 3 раза — это уже не 15 кВт, а 45 кВт при тех же ТЭНах. Поэтому перед заказом важно чётко указать схему питания: если вы собираетесь подключать блок звездой, а он рассчитан на треугольник, получите перегрев и перегорание.

• Соединение перемычками: отдельные клеммы для каждого вывода, перемычки снимаются при измерении.
• Для воды и пара обязателен термостат с датчиком в гильзе бака, не на поверхности фланца.
• Для взрывоопасных сред используется блок-ТЭН во взрывозащищённом исполнении Ex-d — он заказной и имеет серьёзно утолщённую оболочку.
• Перед измерением сопротивления нужно обесточить оборудование, слить воду и снять все перемычки — иначе мультиметр покажет общее сопротивление параллельных ветвей, а не каждой петли.

Если в нагревателе смонтирована термопара типа K или J, она выводится отдельным разъёмом в клеммной крышке. Термопара нужна для точного контроля температуры, а термостат — для аварийного отключения.

Почему блок-ТЭН 15 кВт «под задачу» лучше типового

Пример из практики. Есть цех пищевого производства с баком пастеризации объёмом 400 л. Требуется нагреть воду с 15 °C до 85 °C за 2 часа. Нужная мощность:

Q = c × m × ΔT / t = 4200 × 400 × 70 / (2 × 3600) ≈ 16 333 Вт

С учётом теплопотерь через стенки и зеркало жидкости берётся запас 10–12%, то есть нагреватель на 16–18 кВт. Типовой блок-ТЭН 15 кВт здесь недогревает: время растянется с 2 до 2 часов 15 минут. А если заказать под чертёж — мощность будет ровно под бак, фланцевая резьба совпадёт с существующим ответным фланцем (допустим, G2″), а длина трубок на 150 мм короче, чтобы не цеплять дно

Купить серийный блок-ТЭН 15 кВт с одним стандартным размером — это компромисс: лишняя мощность, лишние габариты, лишняя нагрузка на электросеть. Заказ по чертежу позволяет получить оптимальную геометрию:

• мощность от 0,5 до 90 кВт в одном корпусе;
• резьба фланца G1.5″, G2″, G3″, M48×2, M56×2, M64×3;
• оболочка из стали 10, AISI 304 (08Х18Н10), бесшовной 12Х18Н10Т, при агрессивных хлоридных средах — AISI 316 (10Х17Н13М2) или AISI 316L (03Х17Н14М2);
• термопара типа K или J внутри монтажного штуцера.

Такой подход особенно актуален, когда есть фотография старого сгоревшего нагревателя. По фото восстанавливают длину, диаметр, шаг изгиба и вылет клемм — это быстрее полного чертежа, и не требуется демонтаж чужого агрегата.

Цена блок-ТЭН 15 кВт

Стоимость зависит от трёх факторов: материал оболочки, длина трубок, диаметр и тип фланца. Примерные ориентиры для блока 15 кВт на 380 В:

Минимальный заказ — 1 штука. Типовой блок-ТЭН изготавливается за 5–10 рабочих дней. Если нужно срочно — есть экспресс-изготовление, но это отдельная договорённость. В цену не входит доставка; отгрузка возможна из Миасса в любой регион транспортной компанией.

Точный расчёт цены возможен после получения эскиза — по фотографии или по размерам. Для этого инженеру достаточно знать диаметр фланца, длину трубок, количество петель и среду нагрева.

Рассчитайте блок-ТЭН 15 кВт под свой бак — пришлите чертёж или фото старого нагревателя, и мы изготовим партию от 1 штуки с нужным фланцем, мощностью и материалом оболочки.
