Блок ТЭНов для котла Э0В-9/4,5: подбор и замена

У электрокотлов класса Э0В-9/4,5 нагрев обычно даёт блок из трёх ТЭНов по 1,5 кВт на общем фланце: 4,5 кВт на одну ступень, до 9 кВт при включении второй ступени. Заказывать замену по одной надписи на шильдике рискованно — нужно снять старый блок, обмерить фланец и резьбу и проверить сопротивление каждого ТЭНа по формуле R = U²/P. Дальше — таблица подбора, расчёт на реальном примере и что прислать на завод.

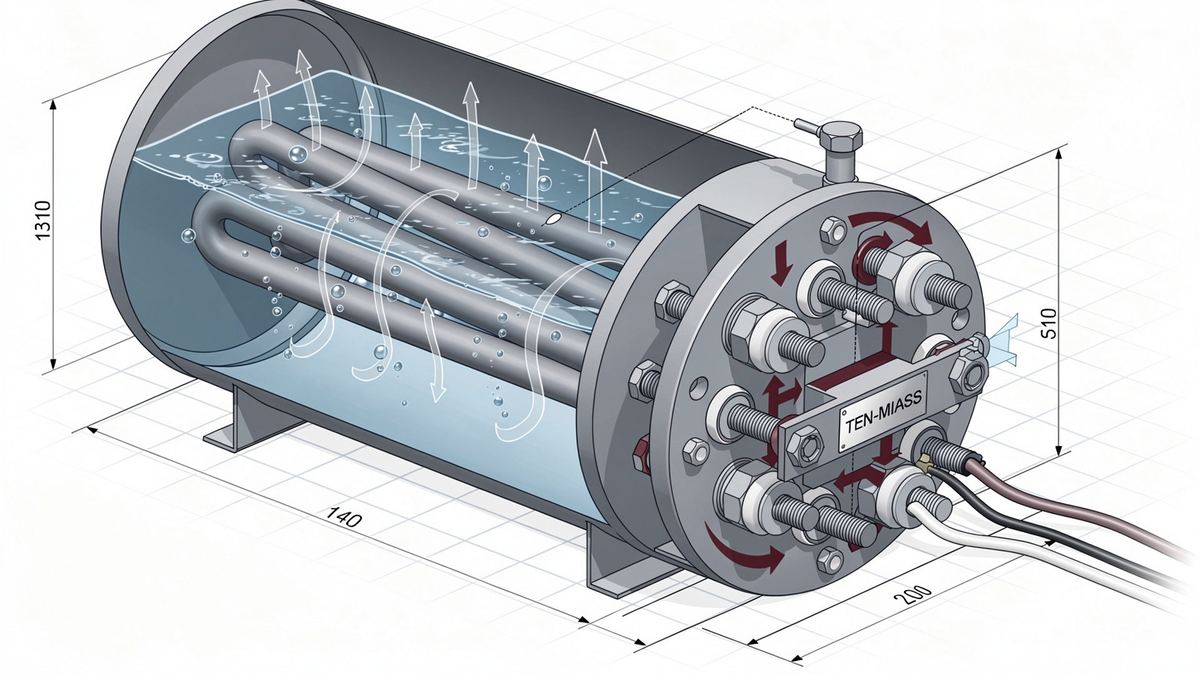

Блок ТЭНов на фланце электрокотла: трубки под водой внутри бака, клеммы и изоляторы — снаружи, на сухой стороне

Что значит Э0В-9/4,5 в маркировке

У бытовых и малых промышленных электрокотлов первая цифра в маркировке почти всегда — максимальная мощность котла, вторая — мощность одной ступени нагрева. Для Э0В-9/4,5 это 9 кВт как предел и 4,5 кВт на ступень: контроллер сначала включает одну группу ТЭНов, а при недостатке тепла добавляет вторую через реле или пускатель.

Буквы в названии у разных заводов расшифровываются по-разному, и точный паспорт конкретной модели лучше смотреть в документации на сам котёл. Для подбора замены это не критично: важны не буквы на шильдике, а четыре параметра снятого блока — фланец, резьба, напряжение и мощность каждого элемента.

Как устроен блок ТЭНов в таком котле

Несколько трубчатых ТЭНов закреплены на одном фланце, который вкручивается или приваривается в стенку бака. Внутри бака трубки погружены в теплоноситель ниже рабочего уровня, снаружи на сухой стороне фланца — клеммы, гайки, керамические изоляторы и провода на щиток управления. При ступени 4,5 кВт обычно работают все ТЭНы одного блока сразу; при ступени 9 кВт контроллер параллельно подключает второй такой же блок или переключает схему соединения.

Таблица подбора: мощность секции, напряжение, количество ТЭНов, фланец

Таблица — ориентир по типовым сериям. Точный диаметр фланца, шаг отверстий и глубину погружения ТЭНов всё равно снимают со старого блока рулеткой или штангенциркулем: у разных заводов один и тот же номинал мощности может стоять на фланцах разного диаметра.

Пример из заявки с расчётом

Клиент прислал фото штатного блока с котла Э0В-9/4,5: на общем круглом фланце Ø75 мм с тремя отверстиями М8 по шагу 60 мм стоят три ТЭНа, на бирке каждого — 1500 Вт, 220 В, резьба под клемму М22.

Сопротивление одного ТЭНа: R = U² / P = 220² / 1500 = 48 400 / 1500 = 32,3 Ом.

Ток одного ТЭНа: I = P / U = 1500 / 220 = 6,8 А, при трёх ТЭНах на фазах — по 6,8 А на каждую фазу при схеме звезда с нейтралью.

Суммарная мощность блока: 3 × 1500 Вт = 4500 Вт = 4,5 кВт — это и есть первая ступень нагрева, указанная в маркировке котла.

Допуск по ГОСТ 13268-88 нормирует мощность: +5 % / −10 % от номинала. Для 1,5 кВт это 1575–1350 Вт, а через R = U²/P — коридор сопротивления 30,7–35,9 Ом на каждый ТЭН. Если мультиметр показывает значение вне этого коридора — элемент частично выгорел или замкнул часть витков, и блок пора менять целиком, чтобы не тянуть разброс мощности между тремя ТЭНами в одной группе.

Что прислать для расчёта точной замены

1. Фото старого блока целиком — фланец, все ТЭНы, клеммная коробка.
2. Диаметр фланца и шаг отверстий (или диаметр резьбы, если блок резьбовой, не фланцевый).
3. Мощность и напряжение каждого ТЭНа — обычно выбиты или напечатаны на бирке у самого фланца.
4. Схема соединения: раздельные фазы, звезда с нейтралью или треугольник.
5. Тип теплоносителя — вода, вода с антифризом, техническая жидкость — от этого зависит материал оболочки.
6. Глубина погружения (длина рабочей части трубки от фланца до конца).

Полного комплекта из этих шести пунктов обычно достаточно, чтобы посчитать блок без выезда на объект и без демонтажа старого узла до готовности нового.

Частые ошибки при замене блока

Самая частая — заказывать «точно такой же» по фотографии без замера отверстий. Фланец на глаз кажется одинаковым у разных заводов, а на деле отличается на 3-5 мм в диаметре или на 10-15° в развороте отверстий, и новый блок просто не встаёт на старые шпильки.

Вторая — менять один сгоревший ТЭН из блока, оставляя два старых. Разное сопротивление между новым и изношенными элементами в одной группе даёт перекос по фазам и ускоренный износ соседних ТЭНов. Правильно менять блок целиком, если он один узел с общим фланцем.

Третья — не проверять сечение проводки при переходе на блок большей мощности. Ток растёт пропорционально мощности при том же напряжении, и провод, рассчитанный на 4,5 кВт, может не выдержать нагрев при переходе на 6 кВт.

Ориентир по цене на блок-ТЭН — калькулятор ten-miass, 3510-21700 ₽ при закупке от 10 шт. Точный расчёт под ваш фланец и резьбу — по фото или чертежу.
