Блок ТЭН для гриля 20 кВт: подбор параметров, цена и сроки
20 кВт одним элементом не делают: предельная ваттная нагрузка по ГОСТ 13268-88 не позволит разместить такую мощность в одной трубке без перегрева. Блок собирают минимум из 3 элементов на общем фланце, при 380 В по схеме звезда на каждый приходится фазное напряжение 220 В и около 6,7 кВт. Оболочка - сталь 10 для сухой камеры, нержавейка AISI 304 или 321, если на блок попадает жир и конденсат. Цена в стали - от 23400 ₽ за блок, срок 7-14 рабочих дней.

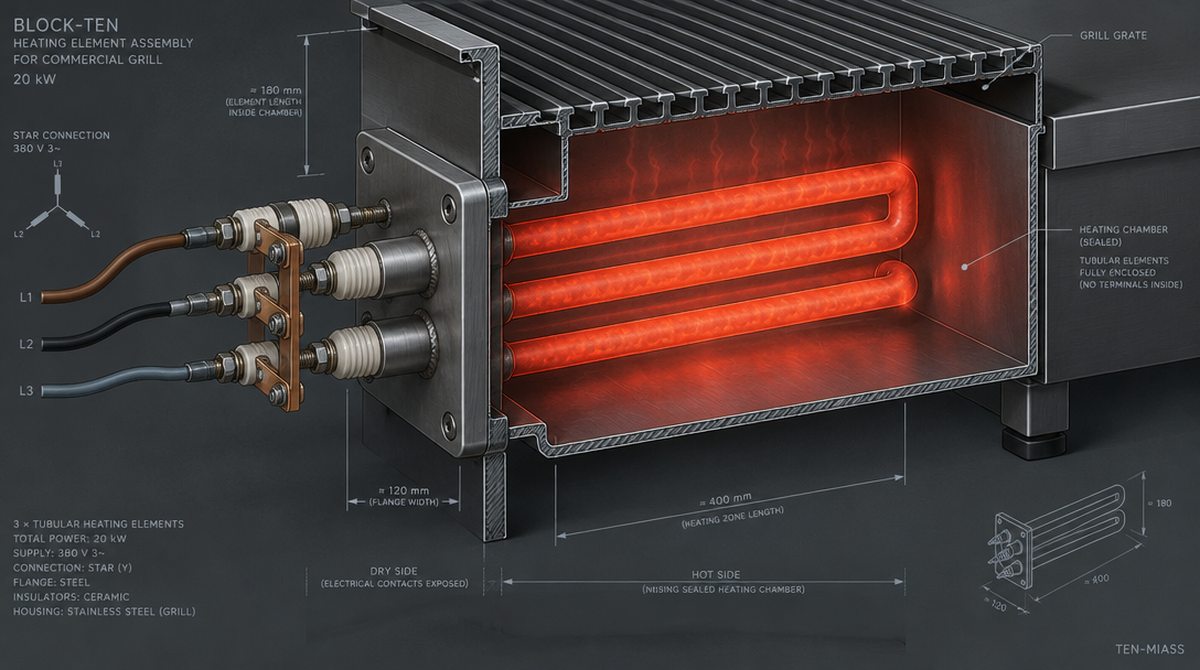

Три нагревателя на одном фланце: горячая зона - внутри камеры гриля, клеммы, гайки и изоляторы - снаружи, на сухой стороне.
Сколько элементов нужно для 20 кВт
Один трубчатый элемент на 20 кВт получится либо слишком толстым для посадочного места гриля, либо превысит допустимую ваттную нагрузку на погонный сантиметр оболочки. На практике мощность делят на 3 одинаковых элемента: это даёт ровную нагрузку по фазам при 380 В и упрощает ремонт - перегорел один элемент, меняется только он, а не весь блок.
Реже встречается деление на 4 элемента по 5 кВт - такой вариант берут, когда посадочное место узкое и нужна более тонкая трубка на каждый элемент, либо когда заказчик хочет запас по ресурсу за счёт меньшей токовой нагрузки на одну спираль.
Схема подключения: звезда или треугольник
Для блока на 20 кВт с питанием 380 В чаще применяют звезду: три элемента соединяются в одной точке (ноль или искусственная нейтраль), и на каждый приходится фазное напряжение 220 В. Элементы в этом случае делают под 220 В, как для обычной розетки, - это упрощает закупку запасных и проверку мультиметром.
Треугольник применяют, когда элементы изначально рассчитаны на полное линейное напряжение 380 В. Тогда каждый элемент мощнее при тех же габаритах, но ремонт сложнее: нужно точно знать, какой элемент в каком плече треугольника, иначе при замене перекосит нагрузку по фазам.
Пример расчёта сопротивления элемента
Блок 20 кВт, 3 элемента, звезда, фазное напряжение 220 В. Мощность одного элемента:
P = 20000 / 3 ≈ 6670 Вт
Сопротивление элемента считается через закон Ома для мощности:
R = U² / P = 220² / 6670 = 48400 / 6670 ≈ 7,3 Ом
| Параметр | Расчёт | Значение |
|---|---|---|
| Мощность одного элемента | 20000 ÷ 3 | ≈6670 Вт |
| Сопротивление, норма | 220² ÷ 6670 | ≈7,3 Ом |
| Коридор по ГОСТ (+5/−10% мощности) | 220² ÷ (6670×1,05…0,9) | 6,9–8,1 Ом |
| Фазный ток одного элемента | 6670 ÷ 220 | ≈30,3 А |
Если при проверке мультиметром сопротивление элемента выходит за коридор 6,9-8,1 Ом, дело либо в окислившемся контакте, либо в частичном выгорании нити. Коридор несимметричный, потому что ГОСТ нормирует допуск именно по мощности, а не по сопротивлению напрямую.
Таблица подбора блока ТЭН для гриля 20 кВт
| Параметр | Типичное значение | На что влияет |
|---|---|---|
| Количество элементов | 3 шт. (реже 4) | ток на фазу, ремонтопригодность |
| Мощность одного элемента | ≈6,7 кВт при 3 шт. | сечение подводящего провода |
| Схема подключения | звезда, фазное 220 В | совместимость элементов с запчастями на 220 В |
| Материал оболочки | сталь 10 или AISI 304/321 | срок службы, цена |
| Диаметр трубки | 10-13 мм | компактность на фланце |
| Длина зоны нагрева | по чертежу, обычно 300-500 мм | равномерность прогрева гриля |
| Срок изготовления | 7-14 рабочих дней | от 1 блока, без минимальной партии |
Материал оболочки: сталь или нержавейка
Для сухой камеры, где на нагреватель не попадает ни капли жира и моющего раствора, достаточно стали 10 - она дешевле и держит сухой жар без проблем. Это закрытые камеры с решёткой сверху, где трубка греет воздух, а не контактирует напрямую с продуктом.
Если конструкция гриля открытая и на нагреватель периодически капает жир, попадает конденсат при мойке или пар, оболочку делают из нержавейки AISI 304 (08Х18Н10) или AISI 321 (08Х18Н10Т) - последняя стабильнее к агрессивным моющим средствам и подходит по умолчанию для пищевого оборудования.
Что прислать для расчёта
- Чертёж или фото посадочного фланца: диаметр, шаг отверстий, резьба или размер под сварку
- Напряжение питания и доступная схема: однофазная 220 В или трёхфазная 380 В
- Суммарная мощность и желаемое число элементов
- Длина камеры нагрева - глубина, на которую должна заходить трубка
- Среда внутри камеры: сухой жар или возможен контакт с жиром и паром
- Фото или маркировка старого блока, если меняете на аналог
Нужен блок ТЭН 20 кВт под конкретный гриль?
Рассчитаем число элементов, схему и материал по вашему фланцу. От 1 блока, отгрузка 7-14 дней.
Оформить заявку на расчётЦена и сроки
Ориентир по блоку ТЭН 20 кВт в стали - от 23400 ₽ за блок. При заказе от 10 блоков скидка 5%, от 20 блоков - 9%, от 50 - 15%. В нержавейке стоимость выходит примерно вдвое дороже из-за материала оболочки и сложности сварки фланца.
Цены при закупке от 10 шт. Точный расчёт - по чертежу в день обращения.
Срок изготовления - 7-14 рабочих дней с момента согласования чертежа и оплаты. Минимальной партии нет: берём в работу один блок так же, как партию на замену парка оборудования.
Типичные ошибки при заказе
Самая частая ошибка - присылать только суммарную мощность без схемы подключения. Один и тот же блок 20 кВт под звезду и под треугольник - это разные элементы по номинальному напряжению, перепутать их значит получить перекос по фазам или сгоревший блок в первый же день работы.
Вторая ошибка - заказывать копию сгоревшего блока, не разобравшись, почему он сгорел. Если причина в контакте с жиром на стали, повторная заливка той же сталью даст тот же результат через тот же срок. Разумнее один раз перейти на нержавейку.
