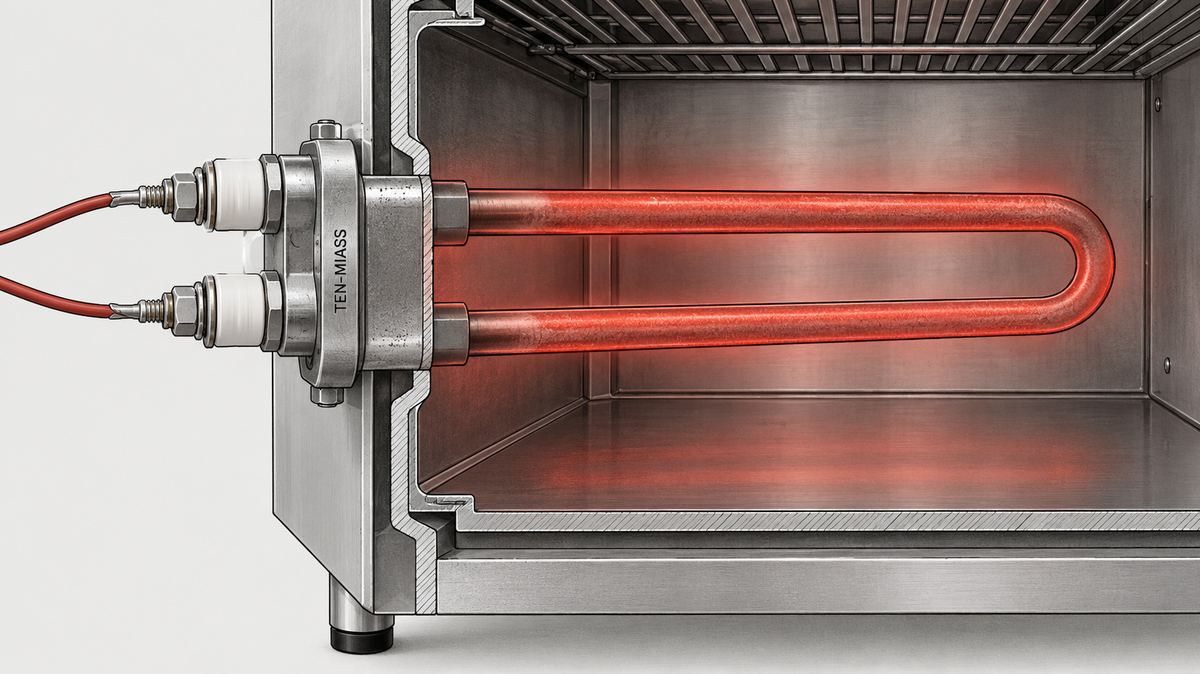

ТЭН 313 A 6,5/1,5 T 400 нержавеющий для гриля: производство по чертежу заказчика

Маркировка «313 A 6,5/1,5 T 400» описывает трубчатый нагреватель с двумя секциями мощности (6,5 кВт основная, 1,5 кВт дополнительная) в одном корпусе, трубка из нержавеющей стали, класс Т400 — трубка держит контакт со средой до 400 °C. Для гриля это принципиально: сухой жар и жир, а не вода, поэтому и материал, и температурный класс подбираются иначе, чем для водяного ТЭНа. Делаем такие по чертежу или фото старого образца, минималка — 1 шт., срок 7–14 рабочих дней.

Типичный вызов выглядит так: верхняя секция гриля перестаёт держать температуру, хотя нижняя продолжает работать. Снимают крышку клеммной коробки, прозванивают — обрыв в основной секции. Ставят первый попавшийся аналог с трубкой из чёрной стали, потому что он дешевле и есть на складе. Через два-три месяца жир и высокая температура делают своё: покрытие трубки идёт пятнами, появляется коррозия в месте гиба, и ТЭН снова летит. Дальше — почему это закономерность, а не невезение.

Что означает маркировка 313 A 6,5/1,5 T 400

Разберём по частям без гадания на цифрах, которых нет на чертеже:

• 313 — номер типоразмера/серии, за ним стоит конкретный диаметр трубки и геометрия гиба конкретного производителя. На разных заводах цифры серий не совпадают, поэтому ориентироваться только на число бессмысленно без самого изделия или его чертежа.
• A — буквенный индекс исполнения (форма гиба, тип контактных выводов или материал контактных стержней — зависит от принятой у производителя системы обозначений).
• 6,5/1,5 — две мощности через дробь. Почти всегда это две независимые секции спирали в одном корпусе: основная и дополнительная. Такая схема даёт грилю два режима нагрева без двух отдельных нагревателей.
• T 400 — класс по максимальной температуре среды на поверхности трубки, до 400 °C. У водяных ТЭН это обычно Т100–Т120, у воздушных для духовок и грилей — Т300–Т450, в зависимости от того, насколько близко трубка стоит к открытому жару.

Если на вашем старом ТЭНе маркировка читается нечётко или не совпадает буква в букву с этим обозначением — не страшно. Присылайте фото и размеры, разберём конкретную деталь, а не абстрактный код.

Почему для гриля нужна нержавейка AISI 321 или 316, а не чёрная сталь

Сервисники часто экономят и ставят ТЭН из углеродистой стали с цинковым или хромированным покрытием — он заметно дешевле. В гриле это ошибка: жирные кислоты в сочетании с высокой температурой разъедают защитный слой, трубка начинает ржаветь снаружи, а затем и в месте контакта с крепёжным фланцем.

Нержавеющая сталь AISI 321 (08Х18Н10Т по отечественному обозначению) добавляет к хромоникелевой основе титан — он снижает межкристаллитную коррозию при повторных циклах нагрева и остывания, которые ТЭН в гриле проходит каждый рабочий день. AISI 316 с молибденом берут, если среда ещё агрессивнее — например, присутствуют хлориды от дезинфицирующих средств при мойке оборудования. По умолчанию для грильных и духовых ТЭН мы предлагаем AISI 321, 316 — по запросу технолога.

Медь для гриля не используется вообще: на воздухе при высокой температуре она темнеет и покрывается оксидной плёнкой, которая снижает теплоотдачу трубки и ускоряет перегрев спирали внутри.

Как проверить секцию мультиметром перед заказом

Метод один для любого ТЭНа: сопротивление считается по формуле R = U² / P, а допуск берётся из ГОСТ 13268-88, где нормируется не сопротивление, а мощность — +5 % / −10 % от номинала. Для примера возьмём типовой расчёт, который легко повторить на любой секции:

ТЭН 1 кВт на 220 В: R = 220² / 1000 = 48,4 Ом. Допуск мощности 900–1050 Вт даёт коридор сопротивления 46,1–53,8 Ом — несимметричный, потому что несимметричен сам допуск по ГОСТ.

Типичные ошибки при подборе ТЭН для гриля

• Берут «на глаз» по общей длине корпуса. Погружная часть, которая реально должна греть, короче или длиннее видимой трубки из-за зоны гиба и крепёжной головки. Нужен замер именно рабочего участка.
• Путают класс среды. Ставят ТЭН, рассчитанный на воду или влажный воздух, в сухую жарочную камеру — трубка работает на пределе температурного класса и выгорает быстрее паспортного ресурса.
• Игнорируют отдельное подключение секций. Если перепутать провода и подать на дополнительную секцию напряжение, рассчитанное на основную, она выйдет из строя за один рабочий день.
• Не ставят термоограничитель. Т400 — это предел для трубки, но при залипании контактора или реле температура в камере может превысить расчётную. Отдельный термовыключатель на корпусе гриля защищает ТЭН от разрушения сверх паспорта.

Что прислать для расчёта

Чем полнее исходные данные, тем точнее цена и срок с первого звонка:

1. Фото маркировки на старом ТЭНе, если шильдик читается
2. Фото ТЭНа с двух сторон, рядом с линейкой или рулеткой
3. Общая длина и длина погружной (рабочей) части
4. Напряжение питания каждой секции отдельно
5. Материал и толщина стенки корпуса гриля в месте установки (для штуцера или фланца)
6. Температурный режим эксплуатации, если он отличается от обычного жарочного

Сколько стоит ТЭН 313 A 6,5/1,5 T 400

Конфигурация с двумя секциями и температурным классом Т400 не считается калькулятором автоматически — это не типовой однородный ТЭН из прайса, а изделие под конкретный короб. Цену и срок называем в день обращения, после получения фото и размеров по списку выше. Для сравнения: рядовые воздушные и водяные ТЭН без секционирования у нас стоят от 1470 ₽ при закупке от 10 шт.^* — конфигурация для гриля дороже за счёт двух спиралей и класса Т400, но без чертежа называть конкретную цифру не будем, чтобы не вводить в заблуждение.

* Цены при закупке от 10 шт. Точный расчёт — по чертежу или фото, в день обращения.

Частые вопросы

Про принцип подбора материала и температурного класса для сухих нагревателей — в статье о сухом ТЭН в гильзе. Про то, как проверять исправность мультиметром по формуле из ГОСТ 13268-88 — в статье про сопротивление ТЭН 1 кВт на 220 В.
