Блок ТЭН для глицерина из нержавейки: подбор параметров, цена и сроки
Блок ТЭН, рассчитанный по той же ваттной нагрузке, что и для воды (8-12 Вт/см²), в баке с глицерином выгорает за 3-6 недель. Дело не в качестве стали, а в том, что вязкая холодная среда не успевает уносить тепло от трубки. Правильный диапазон для глицерина без перемешивания: 1,0-2,0 Вт/см², в 5-6 раз ниже. Дальше: как это считается, во что обходится блок на 3-12 кВт и что прислать на расчёт.

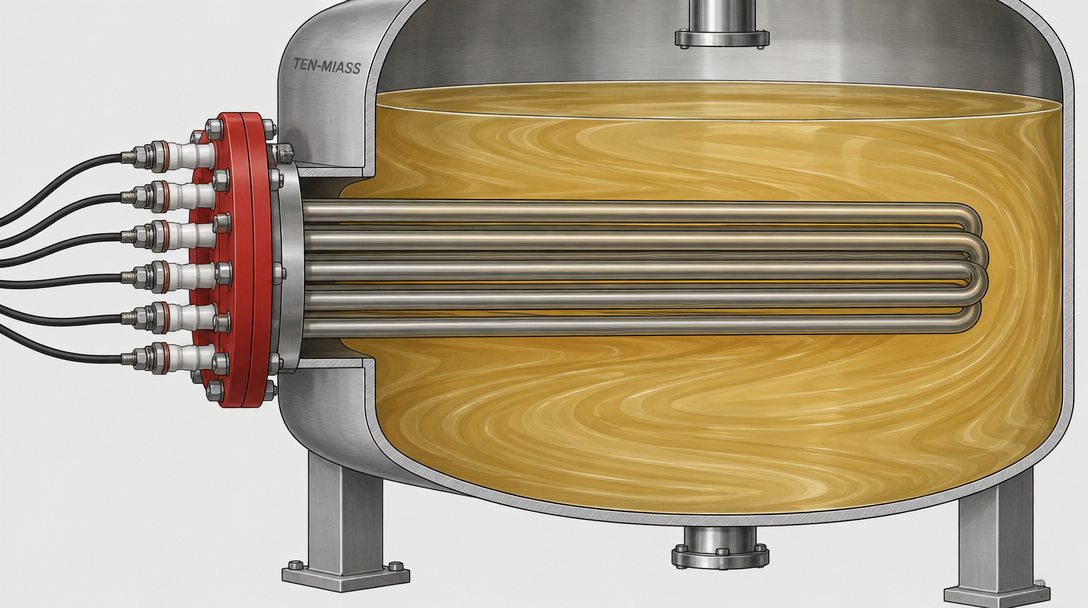

Все стержни блока под уровнем глицерина. Клеммы, шпильки и изоляторы вынесены на сухую сторону фланца.
Почему вязкость, а не температура, решает ресурс блока
Дело не в том, что глицерин горячее или холоднее воды. Дело в том, как тепло уходит от оболочки трубки в объём жидкости. В воде у поверхности ТЭНа постоянно идёт конвекция: нагретый слой всплывает, на его место приходит холодный, оболочка обдувается собственным движением среды. В холодном глицерине вязкость в районе 1,4-1,5 Па·с, и тяжёлая масса у стенки почти не двигается: горячий слой держится на трубке, пока она сама не раскалится.
Трубка с ваттной нагрузкой 10 Вт/см², которая в воде работает десятилетиями, в стоячем глицерине выходит на температуру оболочки, при которой периклаз внутри ещё держит форму, но сама нержавейка идёт цветами побежалости, а прилегающий слой жидкости начинает менять цвет и запах от локального перегрева. Для партии пищевого или фармацевтического сырья это брак, для технического это просто сгоревший за месяц блок.
Какая ваттная нагрузка допустима для вязких сред
ГОСТ 13268-88 не выделяет глицерин отдельной строкой: в справочных таблицах есть вода, пар, масла, растворы. По поведению у стенки (слабая естественная конвекция, высокая вязкость в холодном состоянии) глицерин ближе всего к вязкому маслу и мазуту, берём их вилку.
| Среда | q, Вт/см² | Комментарий |
|---|---|---|
| Вода проточная | 8-12 | для сравнения, быстрый теплообмен |
| Вода в баке, без циркуляции | 3-5 | конвекция слабее, но жидкость всё же текучая |
| Растворы солей, щёлочи | 4-6 | зависит от концентрации |
| Глицерин холодный, 15-25°C, без циркуляции | 1,0-1,5 | вязкость максимальная, конвекции почти нет |
| Глицерин рабочий, 50-80°C, без циркуляции | до 2,0 | вязкость упала, запас всё равно нужен на пуск с холода |
| Глицерин с мешалкой или насосом | 3,0-4,0 | принудительный теплообмен снимает часть ограничения |
| Масло вязкое, мазут, битум | 1,0-2,0 | эталонная вилка для глицерина без циркуляции |
В таблице важнее всего строка «холодный, без циркуляции». Именно в этом режиме блок запускают чаще всего (бак отстоялся за ночь или выходные), и именно для него нельзя закладывать нагрузку выше 1,5-2,0 Вт/см², даже если рабочая температура потом поднимется до 70-80°C.
Как считают неправильно: блок «как для воды»
Типовая ошибка снабженца: взять готовую геометрию блока под нужную мощность, не пересчитывая площадь под среду. Пример на 6 кВт: три трубки Ø10 мм, активная длина 640 мм каждая, мощность 2 кВт на трубку. Для воды это нормальная, даже скромная нагрузка.
| Параметр | Значение |
|---|---|
| Площадь активной части одной трубки, S = π·d·L | π·1,0·64 = 201 см² |
| Ваттная нагрузка, q = P/S | 2000/201 = 9,95 Вт/см² |
| Допустимо для воды | 8-12 Вт/см², в норме |
| Допустимо для глицерина без циркуляции | 1,0-2,0 Вт/см², превышение в 5 раз |
Тот же блок, та же мощность, тот же фланец, но в баке с глицерином он работает на пределе, который для вязкой среды годится только под кратковременный пуск. Результат предсказуем: цвета побежалости на оболочке в первый месяц, следом прогар.
Как распределить ту же мощность правильно
Вопрос решает площадь теплоотдачи, толще сталь тут ни при чём: больше стержней меньшей единичной мощности, длиннее активная зона. Для тех же 6 кВт: шесть трубок Ø16 мм, активная длина 1200 мм, по 1 кВт на трубку.
| Параметр | Значение |
|---|---|
| Площадь активной части одной трубки | π·1,6·120 = 603 см² |
| Ваттная нагрузка, q = P/S | 1000/603 = 1,66 Вт/см² |
| Допустимо для глицерина без циркуляции | 1,0-2,0 Вт/см², в норме, запас есть |
Та же логика масштабируется на 12 кВт: шесть трубок Ø16 мм, но активную длину нужно удвоить до 2400 мм (или удвоить число трубок при прежней длине), иначе q снова уйдёт в перегруз. Чем выше суммарная мощность блока, тем важнее считать не только диаметр фланца, но и то, сколько метров активной поверхности реально помещается в бак.
Что делать, если бак не вмещает длинные трубки
Три рабочих варианта, если геометрия бака не даёт растянуть трубку на нужную длину: увеличить диаметр стержня (площадь растёт с диаметром при той же длине), добавить ещё стержней в блоке вместо увеличения мощности каждого, или поставить мешалку либо насос рециркуляции: она поднимает допустимую нагрузку с 1,0-2,0 до 3,0-4,0 Вт/см² и сразу снимает половину проблемы с геометрией.
Сколько стоит блок ТЭН из нержавейки для глицерина
Цена блока зависит от мощности и материала фланца, не от количества трубок внутри. Геометрию (число и длину стержней под нужную q) рассчитываем бесплатно по вашему чертежу или фото бака.
| Мощность | Цена, нержавейка |
|---|---|
| 3 кВт | 7 020 ₽ |
| 6 кВт | 14 040 ₽ |
| 9 кВт | 21 060 ₽ |
| 12 кВт | 28 080 ₽ |
* Цена при закупке от 10 шт. Точный расчёт по чертежу и фото делаем в день обращения.
Сроки изготовления
7-14 рабочих дней от согласования чертежа до отгрузки. На срок влияет число стержней в блоке (сборка и сварка фланца) и загрузка цеха, не мощность сама по себе: блок на 12 кВт с шестью трубками делается не вдвое дольше блока на 6 кВт.
Какую нержавейку брать для блока
Сам глицерин к нержавейке не агрессивен в обычном температурном диапазоне, выбор марки определяют санитарные требования, не коррозия.
- AISI 304 (08Х18Н10): технический глицерин, мыловарение, антифриз, сырьё для биодизеля.
- AISI 321 (08Х18Н10Т): пищевой и фармацевтический глицерин, наш стандарт для пищевых сред.
- AISI 316L: альтернатива 321, если марка прямо указана в спецификации заказчика.
Подробный разбор разницы между марками и где какую ставить: в статье AISI 304 vs 321 vs 316: выбор стали для промышленных ТЭНов.
Что прислать для расчёта
- Объём и форму бака (цилиндр, прямоугольная ёмкость, диаметр горловины под фланец)
- Начальную и рабочую температуру глицерина
- Марку глицерина: технический, пищевой, фармацевтический
- Есть ли мешалка или насос рециркуляции
- Посадочное место: фланец, резьбовой штуцер, свободный вход
- Фото или чертёж бака, если геометрия нестандартная
Пример готового расчёта мощности под объём и время нагрева конкретного бака: в статье ТЭН для нагрева глицерина: изготовление на заказ. Там же вывод энергии P по формуле теплового баланса, если мощность под ваш бак ещё не известна. Пример компоновки готового блока на 3 кВт с чертежом: в статье блок ТЭН 220В на 3 кВт из AISI321.
Нужен блок ТЭН под конкретный бак с глицерином?
Посчитаем ваттную нагрузку по вашему чертежу или фото, подберём число и длину стержней. От 1 шт., изготовление 7-14 дней.
