ТЭН для нагрева глицерина: изготовление на заказ по вашим размерам
Ваттная нагрузка для глицерина в 4-8 раз ниже, чем для воды: 1,0-2,0 Вт/см² против 8-12 Вт/см². Причина — вязкость: холодный глицерин почти не двигается у стенки трубки, и локальный перегрев начинает менять цвет и состав жидкости раньше, чем закипит вода. Дальше — расчёт мощности с примером, материал оболочки и готовая схема блок-ТЭНа под бак.

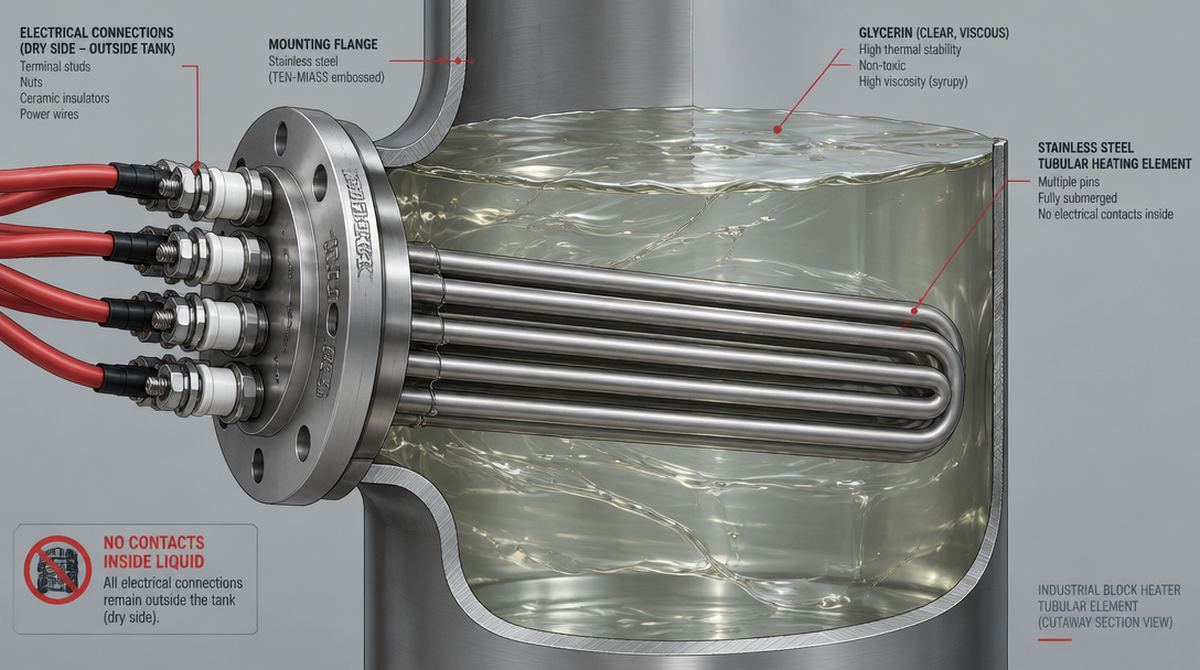

Блок-ТЭН для глицерина в разрезе: стержни полностью в жидкости, клеммы и изоляторы — на сухой стороне фланца
Почему глицерин греют не так, как воду
Глицерин — не вода с другим названием. У холодного глицерина (20°C) вязкость около 1,5 Па·с, это в 1000 с лишним раз выше, чем у воды. При нагреве до 50-60°C вязкость падает в разы, но пока жидкость у поверхности трубки холодная, естественная конвекция почти не работает: горячий слой у оболочки не успевает перемешаться с основной массой.
Результат — трубка ТЭНа с ваттной нагрузкой, рассчитанной как для воды, локально перегревается. Оболочка может дать цвета побежалости, а сам глицерин у горячей стенки темнеет и начинает разлагаться: при заметном локальном перегреве выделяется характерный резкий запах, типичный для термического разложения глицерина. Для пищевого и фармацевтического сырья это брак партии, а не мелочь.
Какая ваттная нагрузка допустима для глицерина
ГОСТ 13268-88 не выделяет глицерин отдельной строкой — в таблице есть вода, пар, масла, воздух. По вязкости и слабой естественной конвекции холодный глицерин ближе всего к вязкому маслу и мазуту, поэтому вилку берём ту же:
| Среда | Ваттная нагрузка, Вт/см² | Комментарий |
|---|---|---|
| Вода, проточная | 8-12 | быстрый теплообмен, для сравнения |
| Вода в баке, без циркуляции | 3-5 | конвекция слабее |
| Растворы, щёлочи | 4-6 | зависит от концентрации |
| Глицерин, без циркуляции | 1,0-2,0 | по аналогии с вязким маслом, отдельной строки в ГОСТ нет |
| Глицерин, с мешалкой или насосом | до 3-4 | принудительный теплообмен снимает ограничение |
| Вязкое масло, мазут | 1,0-2,0 | эталон для сравнения |
Если в баке стоит мешалка или насос прогоняет глицерин через теплообменный контур, ваттную нагрузку можно поднять до уровня стоячей воды — принудительное перемешивание убирает локальный перегрев. Без циркуляции — только нижняя вилка.
Пример расчёта из заявки
Заявка: бак 200 л технического глицерина, поднять с 20°C до 60°C (ΔT = 40°C) за 4 часа, циркуляции нет.
P = 0,00085 × V × ΔT / t
P = 0,00085 × 200 × 40 / 4 = 1,7 кВт — чистая энергия на нагрев массы жидкости, без потерь через стенки бака.
Плюс 25-30% запаса на потери и на то, что холодный глицерин у стенки прогревается медленнее среднего по объёму: 1,7 × 1,3 ≈ 2,2 кВт. Округляем в большую сторону до стандартного исполнения — 2,5 кВт.
Коэффициент 0,00085 кВт·ч/(л·°C) — не опечатка и не тот же 0,00116, что для воды. Он получен из теплоёмкости и плотности глицерина: c ≈ 2,4 кДж/(кг·°C), плотность ≈ 1,26 кг/л, произведение делим на 3600. У воды c = 4,19 кДж/(кг·°C) при плотности 1,0 кг/л — отсюда и знакомые 0,00116. На литр глицерин запасает примерно на четверть меньше тепла на градус, чем вода, но это не повод резать запас: медленная конвекция всё компенсирует в обратную сторону.
Как уместить 2,5 кВт в допустимую ваттную нагрузку
Один прямой ТЭН на 2,5 кВт с нагрузкой 1,5 Вт/см² получится нереально длинным — больше 4 метров активной части. На практике мощность делят на несколько коротких стержней в одном фланце — это и есть блок-ТЭН для ёмкости.
Для нашего примера: 6 стержней Ø16 мм по 550 мм активной длины каждый, суммарная мощность 2,5 кВт.
| Параметр | Значение |
|---|---|
| Площадь активной части (6 × Ø16 × 550 мм) | ≈ 1659 см² |
| Ваттная нагрузка q = P / S | 2500 / 1659 = 1,51 Вт/см² |
| Допустимо для глицерина без циркуляции | 1,0-2,0 Вт/см² |
| Вывод | в норме, запас по нагрузке есть |
Проверка по ГОСТ 13268-88
ГОСТ нормирует допуск по мощности, +5/-10%, а не по сопротивлению напрямую. Для нашего блока 2,5 кВт на 220 В:
R = U² / P = 220² / 2500 = 19,4 Ом — номинальное сопротивление сборки.
Допуск мощности даёт диапазон 2250-2625 Вт, а пересчитанный через R = U²/P коридор сопротивления получается 18,4-21,5 Ом — несимметричный и в обратную сторону от мощности: чем выше реальная мощность, тем ниже сопротивление. Мерить нужно именно так, а не откладывать ±10% от 19,4 Ом в обе стороны — это будет неверно.
Какой материал оболочки брать
| Материал | Когда применять |
|---|---|
| AISI 304 (08Х18Н10) | Технический глицерин: мыловарение, антифризы, производство биодизеля |
| AISI 321 (08Х18Н10Т) | Пищевой и фармацевтический глицерин — наш стандарт для пищевых и агрессивных сред, титан-стабилизированная сталь |
| AISI 316L | Альтернатива 321, если марка прописана в спецификации заказчика |
Разница между 304 и 321/316L — не про коррозию от самого глицерина (он инертен к нержавейке в обычном диапазоне температур), а про санитарные требования к производству. Если глицерин пойдёт дальше в пищевой продукт или фармацевтику, спецификация обычно требует титан-стабилизированную или молибден-содержащую марку. Для нагрева растительного масла на пищевом производстве действует та же логика выбора стали.
Что прислать для расчёта
- Объём и форму бака (цилиндр, прямоугольная ёмкость, диаметр горловины под фланец)
- Начальную и целевую температуру, время, за которое нужно нагреть
- Марку глицерина: технический, пищевой, фармацевтический
- Есть ли циркуляция, мешалка или насос
- Посадочное место: фланец, резьбовой штуцер, свободный вход
- Фото или чертёж бака, если он нестандартный
Подробнее про нержавеющую оболочку — в статье ТЭНы из нержавеющей стали AISI 304, 321, 316, а пример готового расчёта под похожую мощность — в статье блок-ТЭН 3 кВт: расчёт, схема подключения, цена.
