Блок ТЭН для ёмкости 6 кВт: как подобрать и заказать
Блок ТЭН на 6 кВт, вкрученный вертикально через дно вверх, за первый час может разогнать разницу температур между верхом и низом открытой ёмкости на 15-20 градусов. Та же мощность, вкрученная горизонтально через боковую стенку в нижней трети, греет объём почти равномерно. Дело в том, через какой узел ставят блок, и этот выбор делают по привычке чаще, чем по факту расположения патрубков на ёмкости.
Почему ориентация монтажа важнее, чем кажется
Блок ТЭН 6 кВт заказывают в основном по привычному узлу: на старой ёмкости фланец стоял снизу, значит и новый блок берут под дно. Фланец или штуцер на ёмкости определяет точку ввода, а не способ, как внутри потечёт нагретая жидкость. Нагретый слой легче холодного и всегда поднимается. Если трубки уходят от дна вертикально вверх, этот поток идёт по короткой прямой к поверхности, и верх прогревается заметно быстрее низа. В закрытой ёмкости под давлением это почти не критично, перемешивание идёт по всему объёму. В открытой технологической ёмкости или с частым отбором сверху разница температур между слоями становится проблемой: верх уже горячий и может вскипать локально у поверхности, а низ остаётся холодным.

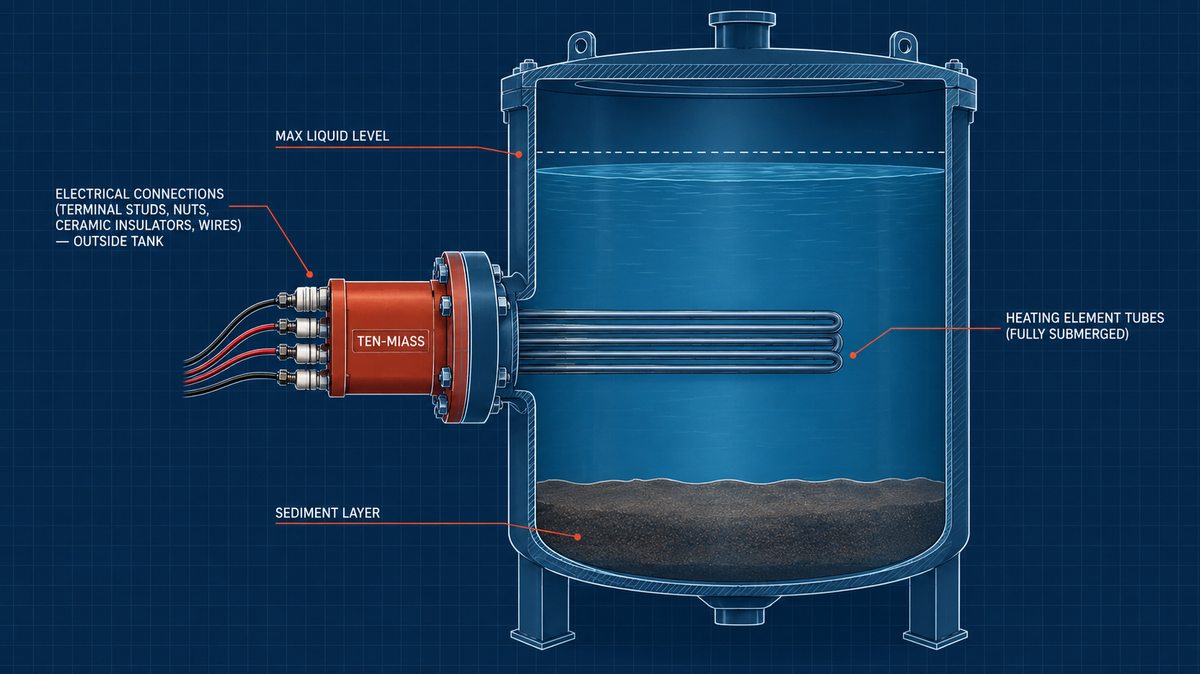

При горизонтальном монтаже через боковую стенку трубки лежат поперёк объёма, а не вдоль пути конвекции. Нагретая жидкость поднимается не точкой, а полосой по всей длине блока, перемешивание идёт равномернее. Плата за это - высота установки становится критичной: блок обязан быть ниже минимального уровня жидкости при любом режиме работы, иначе верхняя часть трубок окажется на воздухе и перегорит от сухого хода.
Таблица: какую ориентацию монтажа выбрать
| Ориентация | Плюсы | Минусы | Где ставить |
|---|---|---|---|
| Горизонтально через боковую стенку | Равномерная конвекция, меньше перегрева у поверхности | Критична высота относительно минимального уровня жидкости | Нижняя треть ёмкости, выше слоя осадка |
| Вертикально через дно вверх | Удобно при узких ёмкостях, где нет места на стенке | Верх прогревается быстрее низа, риск локального перегрева у поверхности | Только если патрубок физически есть лишь в днище |
| Вертикально через крышку вниз | Монтаж и демонтаж без слива ёмкости | Та же неравномерность, плюс трубки должны доходить до рабочей зоны | Открытые ёмкости с верхним люком, если нет бокового ввода |
Практическое правило простое: если на ёмкости есть штуцер и в днище, и на стенке, выбирайте стенку. Если ввод только через дно или крышку, не разворачивайте блок строго вертикально там, где это не обязательно, трубки можно уложить под минимальным углом, если геометрия фланца позволяет наклонное исполнение.
Куда именно крепить блок по высоте
Три зоны по высоте ёмкости дают три разных результата:
- Самый низ, у днища - плохо. Там скапливается осадок, накипь и шлам, которые работают как теплоизолятор и создают локальный перегрев трубки изнутри слоя отложений.
- Нижняя треть - оптимально. Выше осадка, но ниже основной массы жидкости, конвекция поднимает тепло по всему объёму сверху.
- У самой поверхности - плохо при переменном уровне. Если уровень жидкости падает при отборе, трубки оголяются и уходят в сухой ход.
Пример расчёта мощности
Формула нагрева: P = 0,00116 × V × ΔT / t, где V - объём в литрах, ΔT - разница температур, t - время нагрева в часах.
Технологическая ёмкость 300 литров, нагрев с 10 до 70°C (ΔT = 60°C) за 4 часа:
P = 0,00116 × 300 × 60 / 4 = 5,22 кВт
С запасом на теплопотери открытой ёмкости и остывание подводящих трубопроводов под такой расчёт берут блок на 6 кВт. Запас закрывает разброс по факту: реальная мощность по ГОСТ 13268-88 может быть на 10% ниже номинала, и без запаса время нагрева растянется.
Материал: сталь или нержавейка
Выбор материала зависит от среды, а не от мощности:
- Сталь 10 - для масла и сухих сред, где нет воды и пара.
- Нержавеющая сталь AISI 304 (08Х18Н10) - для воды и пара, базовый вариант для технологических ёмкостей.
- AISI 321 - для агрессивной химии, ставим по умолчанию, если в чертеже указана агрессивная среда без уточнения марки.
ГОСТ 13268-88: допуск по мощности для 6 кВт
ГОСТ нормирует допуск мощности, а не сопротивления: от +5% до -10% от номинала. Для блока 6 кВт на 220 В это коридор 5400-6300 Вт. Через R = U²/P (220² = 48400) сопротивление получается 7,7-8,9 Ом. Если мультиметр на холодном блоке показывает что-то в этом диапазоне, блок исправен, отклонение заложено заводом.
Цена блока ТЭН 6 кВт
| Материал | Формула | Цена, норма |
|---|---|---|
| Сталь 10 | 6 × 500 × 1 × 2,34 | 7020 ₽ |
| Нержавейка AISI 304 | 6 × 500 × 2 × 2,34 | 14040 ₽ |
Цены при закупке от 10 шт. Точный расчёт - по чертежу в день обращения. Минимальная партия для заказа - 1 шт, срок изготовления 7-14 рабочих дней, доставка СДЭК или ПЭК по России и Казахстану.
Что прислать для расчёта
- Объём ёмкости в литрах или м³
- Форма ёмкости (цилиндр горизонтальный/вертикальный, прямоугольная, конус)
- Расположение и размер патрубка или фланца (дно, стенка, крышка, расстояние от низа)
- Среда (вода, масло, пар, химия) и её агрессивность
- Напряжение питания (220 В или 380 В)
По этим пяти пунктам считаем мощность, подбираем материал и говорим, какая ориентация монтажа подойдёт именно вашей ёмкости, а не абстрактно правильная.
