Блок ТЭН для бойлера 45 кВт: как подобрать и заказать

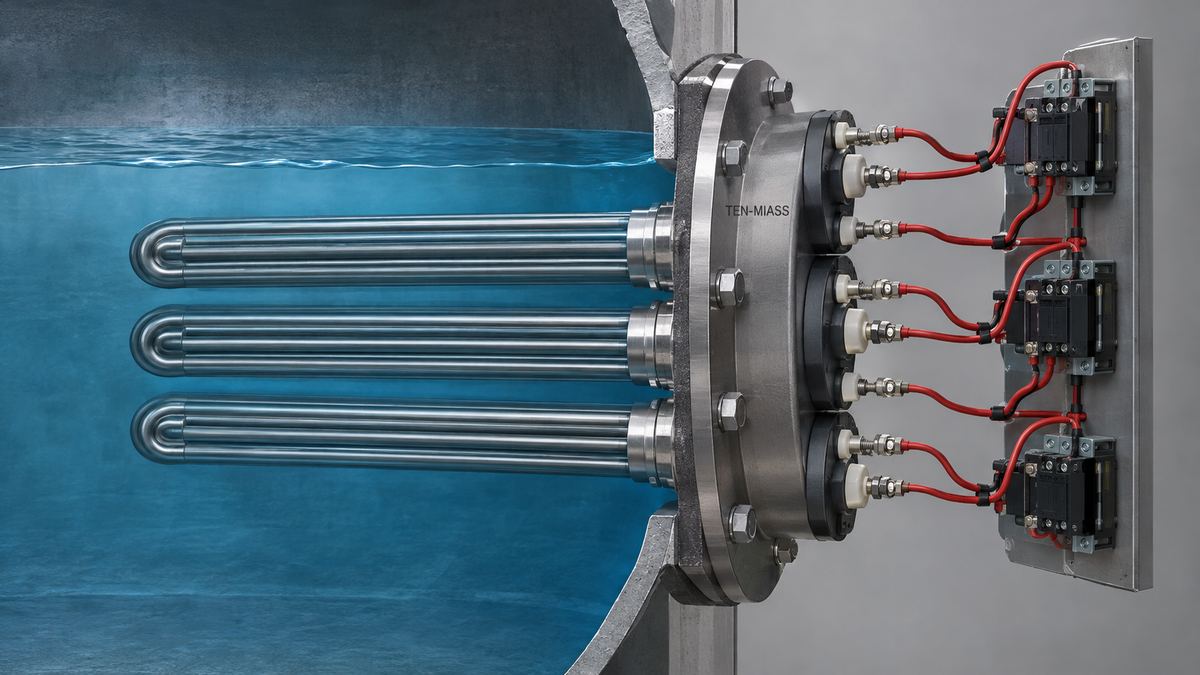

68 ампер суммарного фазного тока при 380 В: вот что стоит за словами «блок ТЭН на 45 кВт». На этом уровне мощности блок почти никогда не делают одним монолитным фланцем: обычно это 3 секции по 15 кВт с раздельной коммутацией, каждая на своём контакторе. Так бойлер не остаётся без горячей воды целиком, если откажет одна секция, и подключение проще развести по автоматике.

Почему 45 кВт делят на секции, а не льют в один фланец

Один трубчатый элемент на 45 кВт физически возможен: фланец большого диаметра, десятки витков спирали, толстая трубка. Но на производстве так почти не заказывают, и причина не в технологии, а в эксплуатации.

Если вся мощность собрана в одном узле, авария любой спирали означает остановку нагрева полностью: бойлер нужно вскрывать, снимать блок целиком, менять и заново герметизировать посадку. На объекте с горячим водоснабжением это простой на сутки и больше, пока придёт замена.

При делении на секции каждая коммутируется отдельным контактором и своим автоматом защиты. Отказ одной секции снижает мощность бойлера пропорционально, а не до нуля. Для 45 кВт на 3 секциях по 15 кВт это означает работу на 30 кВт до ремонта, а не полную остановку.

Как делят 45 кВт на секции

Вот типовая раскладка для бойлера на 45 кВт при трёхфазном питании 380 В:

Ток секции считается по формуле для трёхфазной нагрузки: I = P / (√3 × U). Для 15 кВт на 380 В: 15000 / (1,732 × 380) = 15000 / 658,2 ≈ 22,8 А. На всю сборку из трёх секций при одновременной работе ток растёт до 68,4 А, здесь уже нужен отдельный автомат на вводе, а не обычная бытовая линия.

Другой частый вариант раскладки: 5 секций по 9 кВт, когда нужна более плавная регулировка температуры или объект работает на однофазных линиях с равномерным распределением по трём фазам. Выбор схемы определяет конфигурация ввода на объекте и автоматика нагрева, а не мощность сама по себе.

Ступенчатое включение: что это значит на практике

Каскадное включение означает, что секции подключаются поочерёдно по сигналу термостата или программатора, а не все сразу. Пока вода холодная, работают все три секции на максимум. Когда бойлер подходит к заданной температуре, контроллер отключает секции по одной, снижая мощность до нуля без скачков.

Это даёт три практических эффекта:

• Пусковой ток не прыгает на все 68 А одновременно, легче подобрать вводной автомат и сечение кабеля
• Температуру можно держать точнее, без перегрева и частых циклов включения-выключения
• При ремонте одной секции остальные продолжают работать, электрик меняет контактор или спираль без остановки всего бойлера

Резервирование секций стоит закладывать заранее: если по регламенту объекта нельзя останавливать нагрев совсем, одну из трёх секций держат в резерве и включают только при выходе рабочей из строя. Это увеличивает цену комплекта, но убирает простой.

Материал: сталь 10 или нержавейка

Сталь 10 подходит для чистой воды и остаётся самым доступным вариантом по цене. Воду с высокой минерализацией, пар и оборудование, где важен ресурс трубки без накипи, обслуживает нержавейка AISI 304 (08Х18Н10).

Агрессивная среда, щёлочь, кислотный раствор или циклический нагрев-охлаждение с перепадом температур требуют AISI 321 (08Х18Н10Т) по умолчанию. Титан в составе стабилизирует структуру стали и снижает риск межкристаллитной коррозии именно при частых циклах, характерных для каскадного включения секций.

Расчёт цены на примере 45 кВт

Формула для блок-ТЭН по калькулятору «ТЭН-Миасс» на уровне «норма»: цена = кВт × 500 × коэффициент фланца × 2,34, где коэффициент фланца для стали 10 равен 1, для нержавейки равен 2.

В стали 10 для 45 кВт: 45 × 500 × 1 × 2,34 = 52 650 ₽ за весь комплект секций.

В нержавейке AISI 304 та же мощность: 45 × 500 × 2 × 2,34 = 105 300 ₽ за комплект.

Это сумма за весь набор секций, а не за одну. При такой мощности итоговая цена сильно зависит от того, сколько секций в комплекте, какой диаметр фланца у каждой и нужна ли резервная секция сверху рабочих трёх. Точный расчёт делаем по чертежу или фото посадочного места, обычно в день обращения.

Согласование с энергетиком объекта

При 45 кВт почти всегда нужно подтверждение энергетика объекта, прежде чем заказывать блок. Дело не в формальности: вводная мощность здания может быть ограничена договором с сетевой компанией, и дополнительные 45 кВт нагрузки могут просто не пройти по лимиту.

Что обычно проверяет энергетик до монтажа:

• Хватает ли заявленной мощности ввода на объект с учётом остальных потребителей
• Какое сечение кабеля и какой автомат нужен на вводе под 68 А суммарного тока секций
• Нужна ли отдельная линия или трёхфазный ввод, если его ещё не было
• Как встроить контакторы секций в существующую автоматику котельной или бойлерной

Если это согласование пропустить, монтажники на объекте нередко упираются в автомат, который физически не держит такой ток, и секции приходится включать не все сразу, теряя смысл запаса по мощности.

Что прислать нам для расчёта

1. Суммарную мощность блока (в данном случае 45 кВт) и желаемое число секций
2. Объём бака или бойлера, куда встаёт блок
3. Рабочее напряжение: 380 В трёхфазное или другая схема подключения
4. Размер и тип посадочного места: резьба, фланец, диаметр, количество отверстий
5. Материал: сталь 10 для чистой воды, нержавейка 304 или 321 для пара и агрессивной среды
6. Фото или чертёж старого блока, если меняем на аналогичный

Частые вопросы
