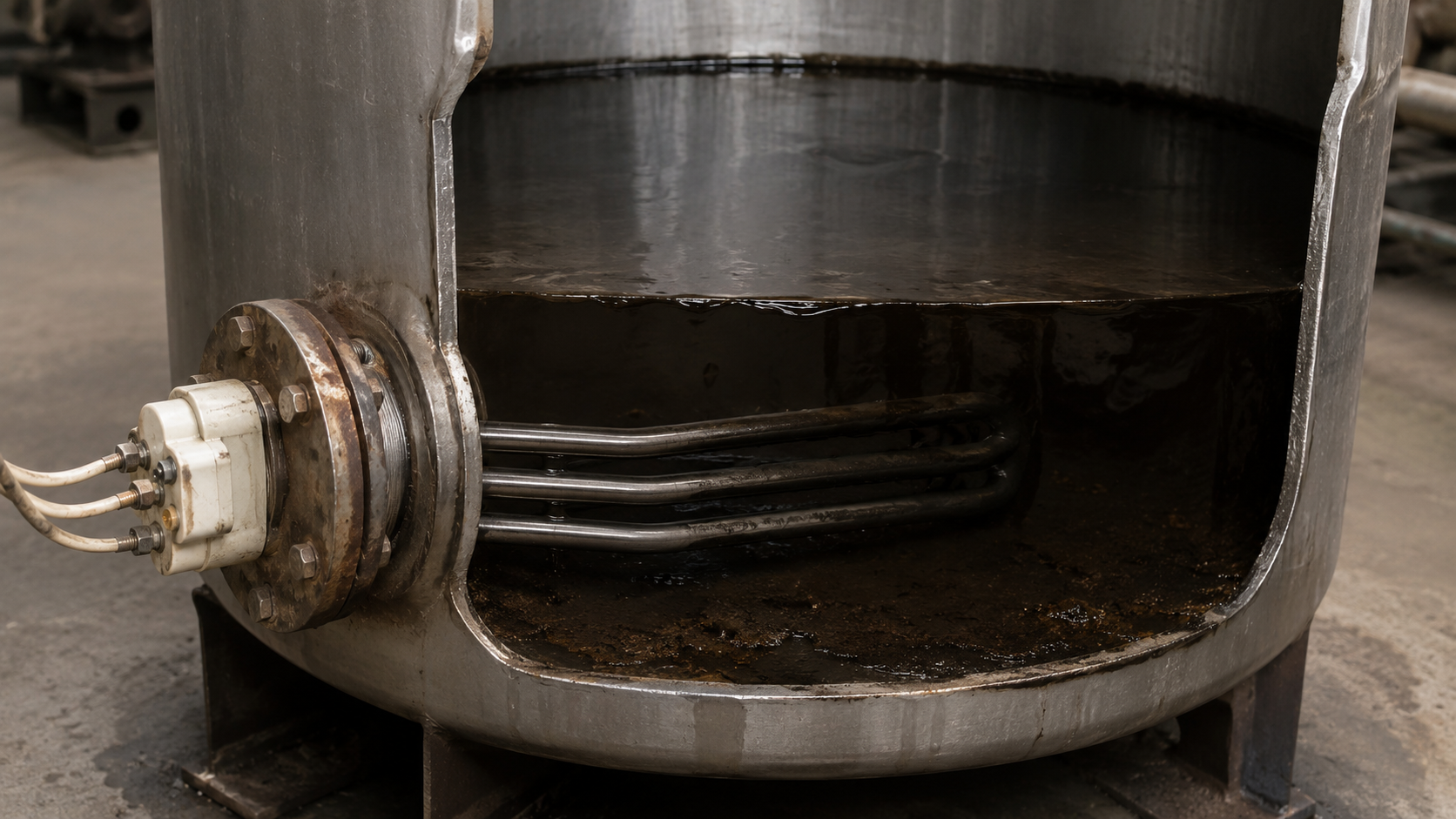

Схема подключения трёх ТЭНов последовательно: расчёт для 380 В и 220 В, звезда и треугольник

Последовательное включение трёх трубчатых электронагревателей в промышленной установке встречается реже, чем параллельное, но без него не обойтись, когда нужно получить мощность в узком диапазоне при фиксированном напряжении. Классический пример: три однофазных ТЭНа по 4 кВт (AISI 321 (08Х18Н10Т), 380 В) в сушильной камере, где подводят три фазы, а нагреватели конструктивно соединены в звезду. Формально каждый из них работает на 220 В, но схема питается от линии 380 В — и это не последовательное соединение в чистом виде, а комбинированное. Разберём, что реально происходит при последовательном включении, как считать ток и сопротивление, и когда такая схема оправдана для котельных, термопластавтоматов и гальванических ванн.

Что значит «последовательно»: физика и формула для трёх ТЭНов

При последовательном соединении три ТЭНа включаются в одну цепь друг за другом. Ток через них одинаков, а напряжение источника распределяется пропорционально сопротивлениям. Для трёх одинаковых нагревателей каждый получает ровно одну треть от питающего напряжения.

Базовые зависимости для одного ТЭНа:

• R = U² / P — сопротивление рабочего нагревателя в горячем состоянии;
• I = P / U — ток одного элемента;
• P_сум = P1 + P2 + P3 — суммарная активная мощность всей цепочки.

Допустим, у вас три ТЭНа по 2,5 кВт, рассчитанных на 220 В. Сопротивление каждого в рабочей точке: R = 220² / 2500 = 19,36 Ом. При последовательном подключении к сети 380 В (две фазы) общее сопротивление составит 58,08 Ом, ток цепи I = 380 / 58,08 = 6,54 А. Мощность каждого ТЭНа в этой конфигурации: P = I² × R = 6,54² × 19,36 = 828 Вт. Суммарная мощность — около 2,48 кВт. То есть цепочка из трёх «двухсотдвадцативольтовых» нагревателей на 380 В выдаёт примерно те же 2,5 кВт, что и один такой ТЭН в номинальном режиме.

Вывод, который важно зафиксировать для проектирования: последовательное включение трёх одинаковых ТЭНов, рассчитанных на фазное напряжение 220 В, в сеть 380 В даёт суммарную мощность, равную мощности одного элемента в номинале. Это не дефект, а закон Ома. Если задача — получить 4,5–5 кВт от трёх элементов, последовательная схема не подходит: нужно параллельное соединение или ТЭНы с другим сопротивлением.

Звезда, треугольник или последовательно: что выбрать для промышленной линии

В трёхфазной сети 380 В возможны три базовых топологии для блоков и одиночных ТЭНов.

Последовательное включение используется, когда:

• конструктивно проще протянуть один кабель вдоль трёх трубчатых нагревателей, чем прокладывать три параллельные ветви;
• нужно вдвое-втрое снизить мощность существующих ТЭНов без замены нагревателей — например, при переходе с 380 В на 220 В;
• стоит задача растянуть нагрев по длине объекта: три последовательных ТЭНа физически размещают вдоль желоба или камеры, и каждый греет свой участок.

Пример: переделка сушильной камеры на пониженную мощность

Было: три ТЭНа по 3 кВт (AISI 304 (08Х18Н10), 220 В), соединены параллельно, общая мощность 9 кВт. Стало: соединены последовательно, сеть 380 В, мощность 2,5 кВт.

Расчёт: R одного = 220² / 3000 = 16,13 Ом. При последовательном на 380 В: I = 380 / (3 × 16,13) = 7,85 А; P_каждого = 7,85² × 16,13 = 994 Вт; суммарно ~2,98 кВт. Температура в камере упала с 180 °C до 110 °C — этого достаточно для полимеризации порошковой краски на тонкостенных деталях. Заказчик (машиностроительный цех) сэкономил на покупке новых ТЭНов и не менял монтажные размеры.

Проверка по ГОСТ 13268-88: допуски на сопротивление

При последовательном соединении отклонение сопротивления одного ТЭНа критично, потому что напряжение распределяется пропорционально. Если номинал одного элемента «уплыл» вверх, он заберёт на себя больше напряжения, перегреется, спираль перегорит. ГОСТ 13268-88 устанавливает допуск по мощности +5/−10% — это значит допуск по сопротивлению несимметричный: −4/+11%. Проще говоря, реальное сопротивление одного ТЭНа из партии может отличаться от паспортного на 10–15%.

Для последовательной цепочки из трёх ТЭНов это критично: при разнице сопротивлений 15% и более самый «сопротивляющийся» элемент получит на 15–20% больше мощности, чем соседний. Поэтому для последовательного включения требуются ТЭНы из одной партии с фактическим сопротивлением, измеренным в горячем состоянии. В серийном производстве для таких схем мы подбираем элементы с разбросом сопротивления не более ±3% — эта опция указывается в ТЗ.

Схема подключения трёх ТЭНов последовательно: пошаговый монтаж

1. Обесточьте установку, слейте воду или жидкую среду, снимите перемычки, если они были.
2. Проверьте сопротивление каждого ТЭНа мультиметром (между клеммами) — оно должно совпадать с расчётом ±5%.
3. Соедините клемму ТЭН №1 с клеммой ТЭН №2, клемму ТЭН №2 с клеммой ТЭН №3 (перемычки из медного провода сечением, рассчитанным на ток цепи).
4. Оставшиеся свободные клеммы подключите к фазе L1 и нулю N (или к двум фазам L1 и L2 при 380 В).
5. Термопару типа K (хромель-алюмель) закрепите на корпусе среднего ТЭНа — это контрольная точка для регулятора.
6. Включите питание через автоматический выключатель с номиналом по расчётному току: I = P_сум / U.

Для цепи из трёх ТЭНов по 1,5 кВт на 220 В суммарной мощностью 1,36 кВт (пример выше) ток составит 6,2 А. Выбирайте автомат C10 или C16 — в зависимости от пускового тока холодного нагревателя.

Где применяется последовательная схема: индустриальные кейсы

На практике последовательное соединение встречается в следующих B2B-сценариях:

• термостаты для экструдеров, где длина зоны нагрева больше 300 мм, а стандартной мощности одного патронного ТЭНа не хватает;
• сушильные камеры пиломатериалов с мягким низкотемпературным нагревом (30–60 °C) при мощности 2–4 кВт на зону;
• масляные ванны для термообработки мелких партий деталей — последовательное включение снижает тепловую нагрузку на единицу поверхности, что продлевает срок службы ТЭНов;
• подогрев нефтепродуктов в малых ёмкостях, где недопустима высокая температура нагревателя (риск коксования).

Для таких задач ТЭН-Миасс изготавливает ТЭНы с диаметром корпуса от 4 до 32 мм, длиной от 30 до 6000 мм, из стали 10 — для воздуха и масла, из AISI 304 (08Х18Н10) — для воды и пара, из цельнотянутой трубы 12Х18Н10Т — для пищевых сред. Для агрессивных сред гальванических ванн — чистый титан. Если у вас нестандартная геометрия (например, изогнутый ТЭН по периметру фланца) или специфическая мощность — изготовим по чертежу, по фото старого нагревателя или по размерам, партия от 1 штуки.

Ошибки при последовательном подключении

• Соединение ТЭНов, рассчитанных на разное напряжение, — один будет перегреваться, второй недогреваться.
• Использование алюминиевых проводов для перемычек без обжима — окисление контакта и локальный нагрев.
• Игнорирование термореле: при последовательной схеме выход одного ТЭНа из строя разрывает цепь, и система встаёт. Обязательно ставьте защиту от сухого хода и перегрева.
• Путаница между «последовательно» и «звезда»: при звезде три ТЭНа работают на 220 В, но не перегорают, потому что соединены в общую точку «ноль», а не друг за другом по току.

Ключевая цифра для проектировщика

Последовательное включение трёх одинаковых ТЭНов, рассчитанных на напряжение 220 В, в сеть 380 В даёт суммарную мощность одного элемента. Если ваша задача — точно 2,8 кВт, а не 3,0 кВт, последовательная схема с ТЭНами, заказанными под чертёж с сопротивлением 16,1 Ом вместо 17,3 Ом, решит вопрос без введения тиристорного регулятора. Свяжитесь с нами, чтобы мы рассчитали сопротивление и длину ТЭНа под вашу схему включения.
