Блок ТЭН для бойлера 12 кВт: как выбрать и заменить
54,5 А - такой ток потребует блок ТЭН 12 кВт, если включить его напрямую в 220 В. Автомат в щитке частного дома обычно стоит на 16-32 А, так что розетка здесь не вариант в принципе. Рабочая схема - собрать блок из трёх элементов по 4 кВт на три фазы 380 В: тогда ток на каждой фазе падает до 18,2 А, и это укладывается в обычный бытовой автомат. Ниже - расчёт, материалы и цена.

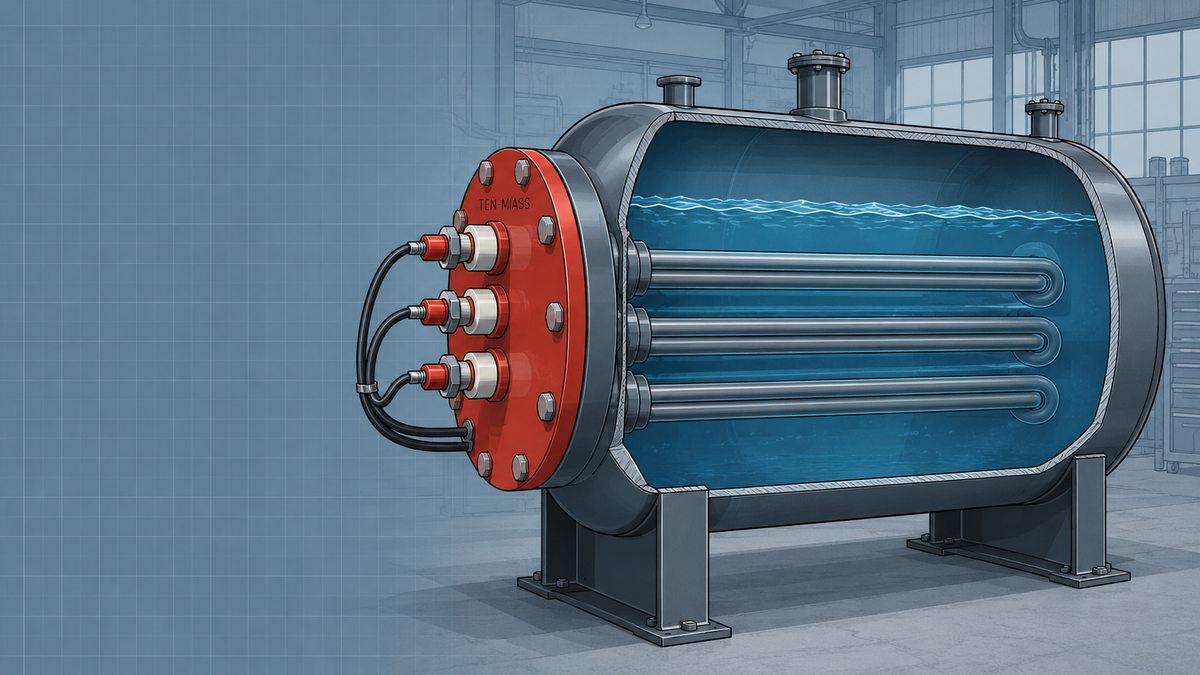

Блок из трёх элементов на одном фланце: трубки под водой, все контакты - снаружи, на сухой стороне
Почему блок 12 кВт нельзя заказать "просто на 220 В"
Типичная ошибка при заказе: клиент пишет "нужен блок ТЭН 12 кВт на 220 вольт" и присылает только размеры бойлера, без слова о схеме подключения. Посчитаем, что из этого получится по формуле I = P / U:
I = 12000 Вт / 220 В = 54,5 А
Для сравнения: стандартный автомат на вводе в квартиру - 16, 25 или 32 А. Кабель 2,5 мм², который чаще всего проложен в щиток частного дома, рассчитан примерно на 27 А. Даже кабель 10 мм² и автомат 63 А, которые физически способны пропустить такой ток, редко оказываются уже заведены в щиток - обычно под них нужна отдельная силовая линия от распределительного щита. На практике однофазное исполнение 12 кВт - это не "нельзя физически", а "нужна отдельная мощная линия, которой чаще всего в доме нет".
Поэтому производители собирают блоки такой мощности не в один элемент на 220 В, а из нескольких элементов, распределённых по трём фазам 380 В.
Рабочая схема: три элемента по 4 кВт на 380 В
Блок ТЭН 12 кВт для бойлера обычно собирают из трёх одинаковых трубчатых элементов по 4 кВт. Каждый элемент подключается между своей фазой и нулём (схема звезда), на напряжение 220 В - то есть сам элемент остаётся таким же, как обычный однофазный ТЭН, просто стоит на отдельной фазе.
Ток одного элемента: I = 4000 Вт / 220 В = 18,2 А. Ровно столько же идёт по каждой фазе питающей линии.
Проверим тем же числом через формулу линейного тока сбалансированной трёхфазной нагрузки:
I = P / (√3 × U) = 12000 / (1,73 × 380) = 12000 / 658 ≈ 18,2 А
Оба расчёта сходятся. 18,2 А на фазу - это уже обычный бытовой автомат 20-25 А и кабель 2,5-4 мм² на каждую фазу, без переделки ввода в доме.
Как распределяется мощность по фазам на других мощностях блока
Логика "три элемента на три фазы" работает не только для 12 кВт. Таблица показывает, где однофазное исполнение ещё реально, а где уже нужно разносить нагрузку:
| Мощность блока | Ток при 220 В (1 фаза) | Ток на фазу при 380 В (3 элемента) | Схема |
|---|---|---|---|
| 3 кВт | 13,6 А | - | Однофазно, обычная розетка |
| 6 кВт | 27,3 А | 9,1 А | Однофазно на выделенной линии или 3 фазы |
| 9 кВт | 40,9 А | 13,6 А | Только выделенная линия или 3 фазы |
| 12 кВт | 54,5 А | 18,2 А | 3 фазы 380 В (рекомендуется) |
| 15 кВт | 68,2 А | 22,7 А | 3 фазы 380 В |
| 18 кВт | 81,8 А | 27,3 А | 3 фазы 380 В |
Сечение кабеля и номинал автомата для конкретной линии подбирает электрик - по длине трассы и способу прокладки согласно ПУЭ. Цифры в таблице показывают только ток самого блока, а не готовую схему щита.
Из чего делают блок для бойлера
Для бойлера с водой есть два варианта оболочки, и выбор не произвольный:
- Нержавеющая сталь AISI 304 / 08Х18Н10 - рабочий вариант для воды и пара, в бойлерах ставится по умолчанию
- Сталь 10 - держит воздух, масло, сухие среды, но в воде быстро корродирует и обрастает накипью по шву - для бойлера не подходит
- AISI 321 (08Х18Н10Т) - для агрессивной химии и пищевых производств, для обычного водяного бойлера избыточна
Делаем блок по присланному чертежу либо по фото старого блока с размерами - фланец, посадочный диаметр, длина погружной части, расстояние между элементами.
Допуск по ГОСТ 13268-88: считать нужно по мощности
ГОСТ 13268-88 нормирует допуск +5 / -10 % именно по мощности, а не по сопротивлению. Для элемента 4 кВт это диапазон 3600-4200 Вт. Пересчитать в сопротивление можно через R = U² / P:
- Нижняя граница по мощности 4200 Вт → R = 220² / 4200 ≈ 11,5 Ом
- Номинал 4000 Вт → R = 220² / 4000 = 12,1 Ом
- Верхняя граница по мощности 3600 Вт → R = 220² / 3600 ≈ 13,4 Ом
Коридор сопротивления получается несимметричным - 11,5-13,4 Ом, а не "плюс-минус 10 % от 12,1 Ом". Это следствие несимметричного допуска по мощности, а не отдельная норма на сопротивление.
Чек-лист: что прислать для расчёта
Чтобы посчитать цену и сроки на блок для конкретного бойлера, нужно прислать:
- Объём бака в литрах - от него считается геометрия и число элементов
- Напряжение сети - 220 В или 380 В
- Схема подключения - однофазное или трёхфазное, сколько фаз реально заведено в щиток
- Материал оболочки - сталь 10 или нержавейка (для воды нужна нержавейка)
- Посадочный размер - диаметр фланца или резьба, межосевое расстояние, длина погружной части
Сколько стоит блок ТЭН для бойлера 12 кВт
| Материал | Назначение | Цена за 1 блок |
|---|---|---|
| Сталь 10 | масло, воздух, сухие среды | 14040 ₽ |
| Нержавейка AISI 304 (08Х18Н10) | вода, пар - для бойлера | 28080 ₽ |
При заказе от 10 шт - скидка 5% от цены из таблицы. Минимальная партия - 1 шт, срок изготовления 7-14 рабочих дней, доставка СДЭК или ПЭК по России и Казахстану.
Цены при закупке от 10 шт. Точный расчёт - по чертежу в день обращения.
Частые ошибки при заказе
Самая частая история: клиент заказывает "блок 12 кВт на 220 В", не продумав, как его вообще включить. Блок приезжает, а дома или в цехе нет ни трёхфазного ввода, ни свободного автомата на 63 А под отдельную линию. Разбор кабеля и автомата для ТЭНа на 220 В и схемы подключения блока ТЭНов в котле стоит прочитать до заказа, а не после доставки. Если непонятно, чем блок ТЭН вообще отличается от одиночного элемента, - короткое объяснение есть в статье что такое блок ТЭН (ТЭНБ).
