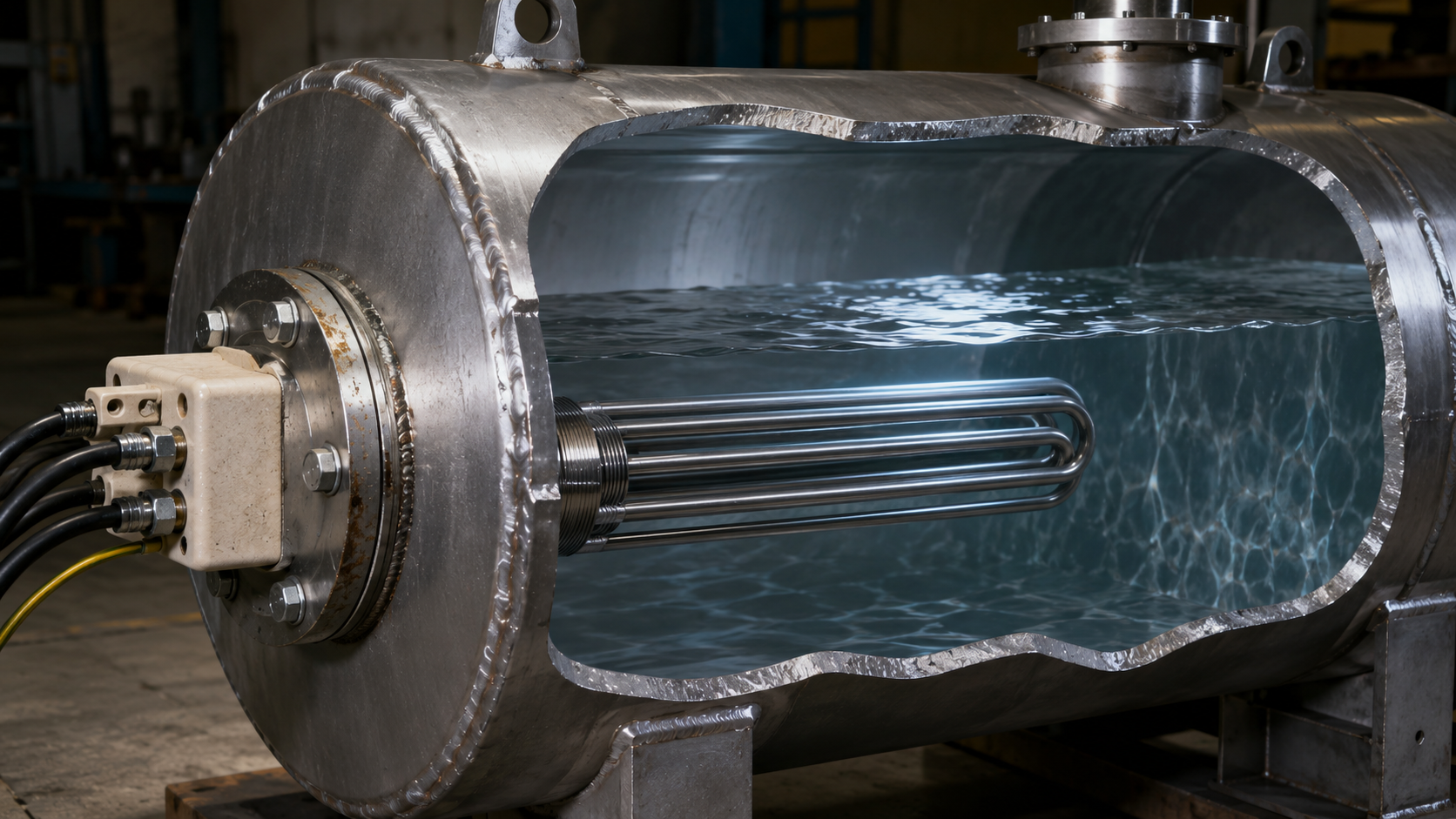

Подключение ТЭНа 220 В: расчёт кабеля, автомата и УЗО
Мощность нагревателя, номинал автомата и сечение кабеля связаны одной формулой. Для однофазной цепи 220 В рабочих формул всего две: I = P / U и R = U² / P. Ниже — с ними и с реальными условиями цеха, котельной и экструзионного участка.
Исходные данные: напряжение, мощность, ток
Для однофазного ТЭНа на 220 В расчёт начинается с тока: I = P / U. Пример: нагреватель 5 кВт, подключённый к 220 В, потребляет 5000 / 220 ≈ 22,7 А. От этой цифры пляшут и кабель, и автомат, и УЗО.
Вторая формула — сопротивление спирали: R = U² / P. Для тех же 5 кВт на 220 В сопротивление петли составит 48400 / 5000 ≈ 9,7 Ом. Это значение нужно для диагностики мегаомметром при вводе в эксплуатацию, а также для проверки соответствия ГОСТ 13268-88, где допуск по мощности +5/−10%, а по сопротивлению — несимметричный −4/+11%.
Важный нюанс для нагревателей, работающих в трёхфазной сети 380 В: при соединении звездой на каждый элемент приходит фазное напряжение 220 В. Ток однофазной нагрузки аналогичен — P / 220. Поэтому расчёт для одного элемента звезды на 380 В идентичен расчёту обычного однофазного ТЭНа 220 В.
Сечение кабеля: не по току, а по падению напряжения
Для кабеля длиной до 5 метров можно ориентироваться на табличные значения тока. Для линии от шкафа до нагревателя в 20–50 метров рассчитывают падение напряжения. При длинной слабой линии и нагревателе 6 кВт ТЭН будет недополучать напряжение, мощность упадёт пропорционально квадрату.
| Ток нагрузки, А | Мощность при 220 В, кВт | Медь, сечение жилы, мм² | Автомат, А |
|---|---|---|---|
| 9,1 | 2,0 | 1,5–2,5 | 10–16 |
| 13,6 | 3,0 | 2,5 | 16 |
| 18,2 | 4,0 | 2,5–4,0 | 20 |
| 22,7 | 5,0 | 4,0 | 25 |
| 27,3 | 6,0 | 6,0 | 32 |
Таблица — для одиночной однофазной нагрузки. Для трёхфазной группы ТЭНов используют другой расчёт: I_линейный = P_общая / (√3 × U_линейного). Суммарный ток распределяется по трём фазам, и сечение каждой жилы считают от фазного тока.
В промышленной практике для сухих и масляных нагревателей на 220 В из таблицы выше берут ближайшее большее сечение. Это компенсирует нагрев в стяжках, на лотках и в зоне повышенной температуры рядом с фланцем.
Автомат для ТЭНа: номинал и кривая расцепления
Номинал автомата выбирают от рабочего тока, а не от мощности. Рабочий ток 22,7 А (нагреватель 5 кВт) — автомат ставят на 25 А. Серийные автоматы 20 А будут работать на пределе и при нагреве контактов могут отключаться ложными тепловыми расцеплениями.
- Определите ток:
I = P / U. - Выберите номинал из ряда 6, 10, 16, 20, 25, 32, 40 А — ближайший больший к расчётному.
- Кривая расцепления — C для одиночного нагревателя. Для группы ТЭНов на одну линию ставьте B или C после проверки пускового тока.
- Для взрывоопасных производств — автомат в литом корпусе с маркировкой Ex, а для сырых помещений — IP65 или IP68.
У ТЭНа нет пусковых токов, как у двигателя: холодная спираль при 220 В потребляет практически номинальный ток. Поэтому тепловой расцепитель автомата нужен не от пускового броска, а от перегрузки. Кривая C срабатывает при 5–10-кратном токе и подходит для нагревателей.
Для блок-ТЭНов в блочно-модульных котельных автоматы ставят пофазно — одна фаза на одну группу петель. Это позволяет диагностировать межвитковое замыкание без полной остановки нагрева.
УЗО на нагреватель: расчёт уставки и выбор типа
УЗО защищает человека при пробое фазы на корпус. Для однофазного ТЭНа 220 В расчёт уставки ведётся от тока утечки оборудования. Для одиночного нагревателя с нормальной изоляцией утечка не превышает 0,5–1 мА. Уставка 30 мА — стандарт для влажных и производственных помещений.
Для трёхфазных блок-ТЭНов с несколькими петлями суммарная естественная утечка выше. Правило: уставка УЗО должна быть в 3 раза больше естественной утечки линии. Если суммарная утечка группы нагревателей превышает 10 мА, ставят УЗО на 100 мА или 300 мА селективное, а противопожарное — на вводе.
Выбор типа по току утечки: тип A для однофазных ТЭНов с тиристорным управлением, тип AC — для нагревателей с механическим контактором. Для ТЭНов с ШИМ-регулятором обязательно тип A — иначе УЗО будет ложно отключаться из-за пульсаций постоянной составляющей.
Схема подключения УЗО — последовательно с автоматом, после вводного автомата и до пускателя или контактора. Коммутировать контактор можно после УЗО, но сам нагреватель — только после него.
Врезка-расчёт: замена серийного ТЭНа 3 кВт на точный 4,8 кВт
Задача: ванна гальванического цеха, объём 600 л, нужен нагрев до 70 °C за 1,5 часа. Серийный ТЭН 3 кВт греет 2,5 часа — теряется смена.
По тепловому балансу цеха требуемая мощность — 4,8 кВт при 220 В.
- Ток:
4800 / 220 ≈ 21,8 А - Кабель: 4 мм² медь, 25 А
- Автомат: C25
- УЗО: 30 мА, тип A
- Сопротивление спирали:
48400 / 4800 ≈ 10,1 Ом
Для серийного ТЭНа 3 кВт потребовались бы кабель 2,5 мм² и автомат 16 А — но он не выполнял бы техзадание по времени нагрева. Под заказ с чертежа или технического задания делаем ТЭН с сопротивлением 10,1 Ом, мощностью 4,8 кВт, в оболочке из стали 10 для кислотной ванны — AISI 316 (10Х17Н13М2) или титан под хлориды.
Длина корпуса патронного ТЭНа при этом рассчитывается под габарит ванны: от 300 до 3000 мм, диаметр — от 8 до 20 мм. Резьба под монтаж — G1¼", M22×1,5 или фланец.
Как заказать ТЭН под вашу сеть 220 В
Если нужен нагреватель 220 В нестандартной мощности под конкретную ёмкость или габарит шкафа, достаточно прислать три параметра: среду, температуру, напряжение и желаемую мощность. Технолог проверит соответствие длины и диаметра корпуса условиям теплоотдачи, материал оболочки — по агрессивности среды, и вернёт чертёж.
Для уточнения заказа приложите фото старого ТЭНа с линейкой или чертёж с допусками — восстанавливаем геометрию до миллиметра.
Изготовим по фото, размерам или чертежу, партия от 1 шт, срок типового ТЭНа — 5–10 дней.
