Блок ТЭН для битума 4,5 кВт: изготовление на заказ по вашим размерам

4,5 кВт для резервуара битума это блок из трёх элементов по 1,5 кВт на одном фланце, не один ТЭН. Площадь оболочки под такую мощность при безопасной ваттной нагрузке 2 Вт/см² составляет около 2250 см². Один элемент на всю мощность эту площадь не наберёт без увеличения длины до неудобных размеров, поэтому на асфальтобетонных заводах и в цехах мастики такую мощность всегда делят на несколько ТЭНов.

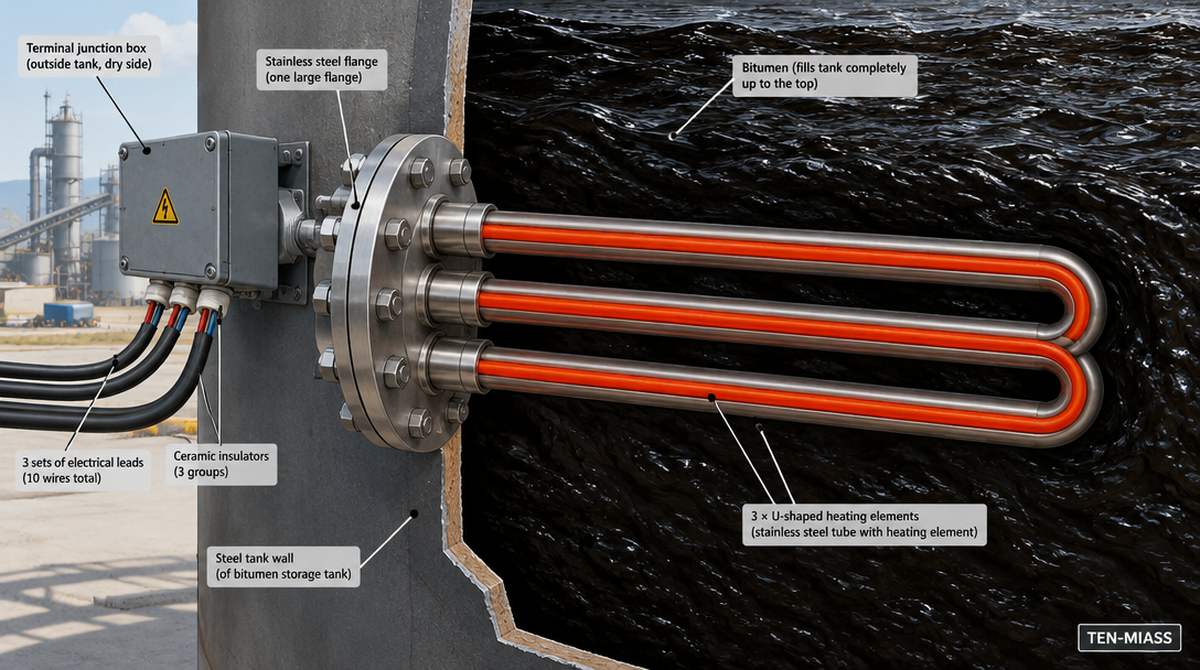

Блок ТЭН 4,5 кВт в разрезе: трубки погружены в битум, клеммная коробка с тремя выводами снаружи фланца

4,5 кВт: крупный резервуар, не переносной бачок

Разница между переносным бачком на 1,5 кВт, средним стационарным баком на 3 кВт и блоком на 4,5 кВт не только в мощности. На 4,5 кВт меняется сама задача: вместо одной точки нагрева в небольшой ёмкости появляется накопительная емкость объёмом от 3 до 6 кубов, где битум должен прогреваться равномерно по всему сечению, а не только возле одного элемента.

В такой ёмкости (приёмный бункер асфальтобетонного завода, накопитель на производстве гидроизоляции, бак для варки мастики большого объёма) холодный битум у стенок и на дне густеет сильнее, чем у источника тепла. Один мощный ТЭН в центре создаст перегретую зону рядом с собой и холодные карманы по периферии. Три ТЭНа, разнесённые по фланцу, прогревают разные участки одновременно и снимают эту неравномерность.

Почему нельзя просто поставить один ТЭН на 4,5 кВт

Битум это вязкая среда с плохой конвекцией, поэтому допустимая ваттная нагрузка на оболочку ТЭНа не выше 2 Вт/см² (для сравнения, вода в баке держит 4-10 Вт/см²). Если вместить 4,5 кВт в один трубчатый элемент на разумной длине, нагрузка на его поверхность превысит этот предел: оболочка локально перегревается, битум на горячем участке коксуется, нагар работает как теплоизолятор и ускоряет выгорание спирали изнутри.

Разделение на несколько ТЭНов держит нагрузку на каждом элементе в безопасном коридоре при нужной суммарной мощности.

Таблица подбора блока ТЭН по объёму резервуара

Строка 3-6 м³ это и есть блок на 4,5 кВт из этой статьи: три ТЭНа по 1,5 кВт на одном фланце. Подробный расчёт более крупных ёмкостей смотрите в статье сколько кВт нужно для разогрева битума в 50 м³.

Расчёт площади: S = P/q для 4,5 кВт

Формула та же, что для любого ТЭНа: ваттная нагрузка q = P/S, где S это площадь активной (рабочей) части оболочки. Для битума берём верхнюю границу безопасного диапазона, q = 2 Вт/см².

S = P / q = 4500 / 2 = 2250 см²

Эту площадь набирают три ТЭНа по 1,5 кВт на трубке диаметром 16 мм:

S на один элемент = 750 см² → L = S / (π·d) = 750 / (3,14 × 1,6) ≈ 150 см

То есть активная длина каждого элемента около 1,5 метра, в резервуар её вводят изогнутой (П- или W-образной формы), чтобы при посадочном диаметре фланца 15-20 см уложить полтора метра рабочей трубки без превышения нагрузки. Итоговая площадь блока 2250 см², нагрузка на каждом элементе 1500/754 ≈ 1,99 Вт/см², в безопасном коридоре.

Материал оболочки и защита от коксования

Для блока на битум оболочку делаем из нержавеющей стали, по умолчанию AISI 321 (08Х18Н10Т). Она стабильнее держит рабочие температуры вязких сред и меньше склонна к ускоренному окислению поверхности, чем углеродистая сталь. Окисленная, шероховатая поверхность быстрее собирает на себе нагар.

Коксование снижает теплоотдачу на горячем участке даже при правильно подобранной ваттной нагрузке, если ТЭН стоит без движения битума рядом или оказался частично не погружён. Отсюда правило: трубки блока полностью под уровнем среды, термостат не даёт оболочке перегреваться выше нужной рабочей температуры, а клеммная коробка с тремя выводами остаётся снаружи резервуара, на сухой стороне фланца.

Равномерность нагрева по всему объёму

Три точки нагрева на одном фланце дают заказчику возможность развести элементы по площади посадочного места, а не ставить их в одну линию. На практике для прямоугольных и круглых фланцев это выглядит как треугольное расположение трубок: так каждая греет свой сектор резервуара, а зона перекрытия между ними минимальна. Если резервуар вытянутый или с перегородками, количество и расположение ТЭНов в блоке меняем под чертёж: иногда выгоднее сделать 2 элемента по 2,25 кВт на разнесённых фланцах вместо 3 по 1,5 кВт, если конструкция бака это позволяет.

Сколько стоит блок ТЭН 4,5 кВт

Блок на 4,5 кВт с нержавеющей оболочкой и фланцем на 3 элемента стоит около 10 500 ₽ за штуку при заказе 1 блока (уровень «норма», закупка материала от 10 шт даёт цену ниже). Это дороже простого фланцевого ТЭНа на ту же мощность из углеродистой стали: разница в материале оболочки и в том, что конструкция из трёх элементов на одном фланце сложнее одного. Точная цена определяется после чертежа с размером фланца и расположением выводов.

Что прислать для расчёта блока ТЭН под битум

• Объём резервуара в м³ (или габариты, если форма нестандартная)
• Посадочный фланец: диаметр отверстия, резьба или количество крепёжных отверстий
• Рабочая температура битума и требуемая температура поддержания
• Требуемая равномерность нагрева: одна зона или несколько точек в разных частях резервуара
• Напряжение питания (220 В или 380 В) и наличие термодатчика/термостата
• Материал и толщина стенки резервуара в месте установки фланца

Частые вопросы

Подробнее про расчёт мощности для крупных ёмкостей смотрите в статье сколько кВт нужно для разогрева битума в 50 м³, а про подбор посадочного места в статье как подобрать блок ТЭН на фланце. Общий разбор устройства блоков в статье блок ТЭН для битума.
