Сколько кВт нужно на разогрев битума в ёмкости 50 м³

Разогрев 50 м³ битума с +20 до +155 °C — это 3375 кВт·ч полезной энергии, а с теплопотерями около 4000 кВт·ч. Чтобы уложиться в двое суток, нужно 85–90 кВт установленной мощности, за сутки — порядка 175 кВт. Мощность 16 кВт, которую чаще всего запрашивают, относится к поддержанию уже горячего битума, а не к разогреву. Если битум нужно только перекачать, а не подавать в смеситель, цель ниже — 90–110 °C, и энергии требуется почти вдвое меньше.

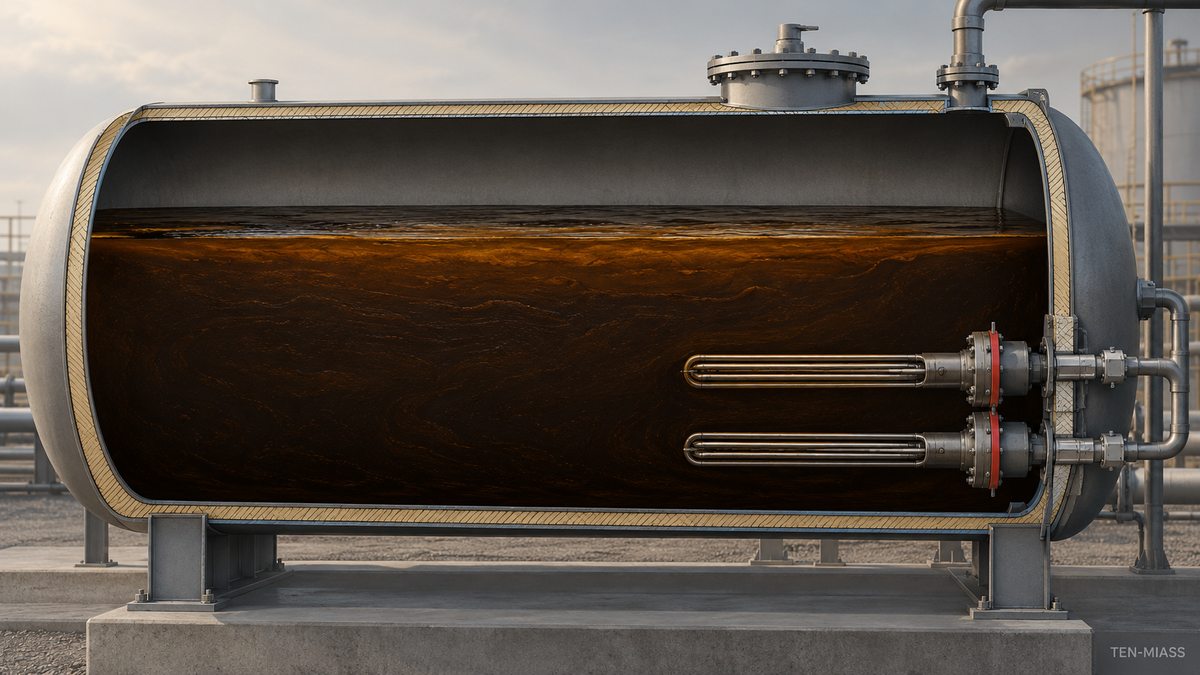

Блоки ТЭН в разрезе ёмкости: элементы работают только полностью погружёнными в битум.

Откуда берётся цифра 3375 кВт·ч

Битум по теплоёмкости почти в два с половиной раза «легче» воды: 1,8 кДж/(кг·К) против 4,19. Но разница съедается перепадом температур — воду греют на 50–60 градусов, битум на 130–140.

Это энергия на сам продукт, без стенок ёмкости и без потерь наружу. Для утеплённого резервуара к цифре добавляют 15–25 %, для неутеплённого зимой — вдвое больше. Рабочая оценка по нижней границе: около 4000 кВт·ч на один полный разогрев.

До какой температуры вообще греть

Цифра 155 °C в расчёте выше — это рабочая температура битума для асфальтобетонной смеси. Но половина заявок приходит не под смеситель. Битум нужно просто перелить: слить из хранилища в битумовоз, перекачать в другой резервуар, отгрузить остаток перед консервацией. Там достаточно довести продукт до насосной вязкости, а это 90–110 °C. Перепад падает со 135 до 70–90 градусов, и энергия падает почти вдвое.

Разница между первой и третьей строкой — вдвое по мощности и вдвое по счёту за электричество на каждый разогрев. Поэтому первый вопрос при подборе не «какая ёмкость», а что вы с битумом делаете. Греть хранилище до 155 °C, чтобы раз в неделю слить его в бочку, — это оплачивать 1500 лишних кВт·ч каждый раз плюс ускоренное старение продукта: при 160 °C и выше битум теряет пластичность заметно быстрее, чем при 100.

Что меняет погода на улице

Стартовая температура битума в расчёте — не температура воздуха, но зависит от неё напрямую. Тёмная ёмкость на солнце в жару сама подогревается: при +30 на улице продукт внутри после простоя стоит на +35–40. Зимой на открытой площадке при −20 битум уходит в минус. Разница в стартовой точке — почти 50 градусов, и на одной и той же задаче это удваивает счёт.

Возьмём самый лёгкий из реальных сценариев: на улице +30, битум надо только перекачать, то есть довести до 95 °C.

Тот же перелив по временам года, цель везде 95 °C:

Между июлем и январём — разница в 2,5 раза на одной и той же операции. Если комплект подобран впритык по летнему сценарию, в январе он просто не доведёт битум до нужной температуры: система выйдет на равновесие и остановится. Отсюда практика на АБЗ — считать по зимнему сценарию, а летом гасить часть групп по датчику.

И главное, ради чего этот расчёт. Даже в самом щадящем варианте — жара на улице, никакого смесителя, просто перелить — нужно около 36 кВт. Те 16 кВт, с которыми чаще всего приходят, не закрывают даже его: вдвое меньше нужного при самых благоприятных условиях. Летом в жару и без спешки на 16 кВт битум до перекачиваемого состояния дойдёт за 108 часов — четверо с половиной суток непрерывной работы.

Откуда вообще берётся цифра 16 кВт

Она приходит в заявках так часто, что стоит разобрать отдельно. Ни один из источников этой цифры не является теплотехническим расчётом.

Первое и главное — ограничение по питанию. Автомат 25 А на 380 В даёт ровно 16,4 кВт: P = √3 × 380 × 25. На действующем объекте свободного ввода обычно нет, электрик смотрит на щит и говорит «больше не дам». Цифра уходит в заявку как техническое требование, хотя это ответ на вопрос «сколько влезет», а не «сколько нужно».

Второе — типоразмерный ряд. Блоки ТЭН выпускают ступенями: 3, 4,5, 6, 9, 12, 15, 18 кВт. Шестнадцать — это два блока по восемь, ходовая позиция в прайсах. Человек берёт цифру из каталога или называет мощность того, что у него уже стоит.

Третье — замена сгоревшего на такое же. Стоял комплект 16 кВт, сгорел, заказывают такой же. При этом никто не проверяет, справлялся ли он: если ёмкость грелась неделю, к этому просто привыкли как к норме.

Четвёртое, и вот здесь 16 кВт могут быть осмысленными. Электронагрев на битумохранилище часто не основной. Основной разогрев идёт жаровыми трубами, термомаслом или горелкой, а ТЭН нужен для другого — разжижить битум в зоне заборного патрубка, чтобы насос смог взять продукт. Тогда греется не 50 м³, а объём в 3–5 м³ вокруг элемента, и 16 кВт превращаются в 3–5 кВт на кубометр. Это уже рабочая плотность.

Поэтому правильный первый вопрос к заявке «нужен ТЭН 16 кВт на 50 м³» — не «почему так мало», а откуда эта цифра. Лимит по автомату, замена старого комплекта или локальный подогрев зоны забора. Три разных ответа дают три разных решения, и только в одном из них 16 кВт остаются в спецификации.

Как пересчитать энергию в мощность

Мощность получается делением энергии на приемлемое время разогрева. Формула в практичном виде, где объём в литрах, а время в часах:

Коэффициент 0,0005 — это как раз битум. Для воды в той же формуле стоит 0,00116, разница ровно в отношении теплоёмкостей. Дальше к полезной мощности добавляют потери.

Последняя строка — не опечатка. При 16 кВт процесс растягивается почти на девять суток, и за это время теплопотери через стенки начинают забирать долю, сопоставимую с подводимой мощностью. Ёмкость выходит на равновесную температуру где-то на 90–110 °C и дальше не поднимается. Битум при такой температуре ещё вязкий, насосом его не возьмёшь.

Сколько нужно на поддержание

Поддержание рабочих 150–160 °C — отдельная задача, и там цифры другие. Практическая вилка: 0,5–1,2 кВт на м³ в зависимости от утепления, для ёмкости 50 м³ это 25–60 кВт. Нижняя граница — хорошо утеплённый резервуар в закрытом помещении, верхняя — открытая площадка зимой.

16 кВт на 50 м³ — это 0,32 кВт/м³, то есть ниже даже нижней границы. Такая мощность удержит температуру только на очень хорошо утеплённой ёмкости и при уставке пониже. Отсюда типичная схема на АБЗ: мощный комплект на разогрев, часть групп остаётся включённой на поддержание, остальные отключаются по датчику.

Почему нельзя просто поставить мощный ТЭН

Мощность ограничена не только питанием, но и площадью оболочки. Для битума считают удельную поверхностную мощность — сколько ватт приходится на квадратный сантиметр трубки:

Слой битума, прилегающий к трубке, всегда горячее средней температуры в ёмкости на 40–50 °C. При q выше 2 Вт/см² этот слой перестаёт быть битумом: он закоксовывается, превращается в теплоизоляционную корку, тепло от спирали перестаёт уходить в объём, и трубка сгорает изнутри. Обрыв в таком случае выглядит как заводской брак, хотя причина в расчёте.

Пример расчёта из реальной заявки

Сентябрь 2026, асфальтобетонный завод: битумная ёмкость 50 м³, врезка через стенку, запрос на 16 кВт. Считаем блок под допустимую поверхностную нагрузку.

Два таких блока дают 16 кВт при корректной нагрузке на оболочку. Этого достаточно, чтобы поддерживать битум горячим, но недостаточно, чтобы поднять его с холодного за разумное время. Если нужен именно разогрев — тот же принцип масштабируется до 10–14 блоков и 80–110 кВт, с разбивкой на группы и поочерёдным вводом. Про конструкцию многоблочных сборок есть отдельный разбор: блок-ТЭН 50–100 кВт, устройство и подбор.

Материал оболочки и врезка

Оболочка для битума — нержавеющая сталь 12Х18Н10Т или 08Х18Н10Т (аналог AISI 321), трубка Ø13–16 мм. Углеродистая сталь при 150–160 °C в контакте с битумом и сернистыми соединениями теряет оболочку заметно быстрее, экономия на материале окупается одним внеплановым простоем.

По компоновке:

• Погружная часть 800–1500 мм, зазор от дна не меньше 100–150 мм — внизу осадок и вода.
• Нагреватель полностью погружён при минимальном рабочем уровне. Оголение витка на воздухе при 150 °C — это минуты до обрыва.
• Гильза под датчик температуры в теле блока, а не где-то в стенке — так уставка держится по реальной температуре у нагревателя.
• Клеммная коробка не ниже IP54, вывод в сторону обслуживания, чтобы менять элементы без слива продукта.
• Холодный пуск ступенями: сначала одна группа, остальные по мере появления конвекции.

Смежные материалы по теме: нагреватели для битума — типы и подбор и ТЭН для битумного котла. Если продукт не битум, а мазут — расчёт отличается коэффициентами: ТЭН для нагрева мазута в резервуаре 50 м³.

Что прислать для расчёта

Чтобы посчитать комплект за день, а не переписываться неделю, нужны девять пунктов:

1. Объём и геометрия ёмкости, горизонтальная или вертикальная.
2. Утепление: есть, нет, какая толщина. От этого зависит мощность поддержания.
3. Марка битума и рабочая температура.
4. Задача: перекачать битум или подавать его в смеситель. От этого зависит целевая температура и половина мощности.
5. Где стоит ёмкость и работает ли зимой: помещение, навес, открытая площадка.
6. Что нужно: разогрев с холодного, поддержание, или и то и другое.
7. Присоединение: фланец с диаметром и числом отверстий, либо резьба с размером.
8. Расстояние от точки врезки до противоположной стенки или до дна — по нему считается погружная длина.
9. Напряжение и выделенная мощность на объекте. Часто именно она ограничивает решение.

Фотография фланца с рулеткой рядом заменяет половину этого списка.
