Блок ТЭН для битума 3 кВт: как подобрать и заказать

Для стационарного бака битума объёмом 150-220 литров блок ТЭН мощностью 3 кВт поднимает температуру с 20 до 160°C за 5-6 часов при ваттной нагрузке трубок не выше 1,5 Вт/см², это вдвое ниже нормы для воды. Типовая конфигурация на 3 кВт: 6-8 трубок Ø16 мм с активной длиной 45-55 см каждая, оболочка нержавеющая сталь AISI 321. Дальше - как посчитать мощность под объём именно вашего бака и сколько трубок нужно в блоке.

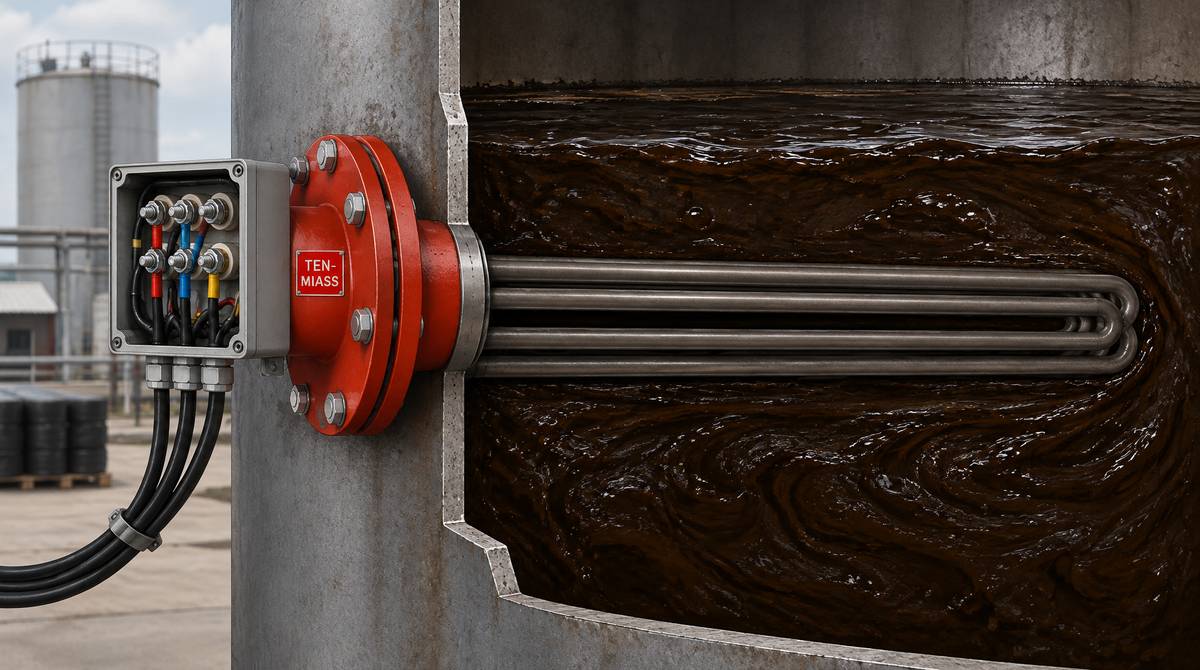

Блок ТЭН 3 кВт в разрезе: трубки полностью под уровнем битума, клеммная коробка на сухой стороне фланца

Чем блок ТЭН 3 кВт отличается от переносного и крупного промышленного

Блок ТЭН 3 кВт закрывает средний диапазон: стационарный бак на производственной площадке, не бочку, которую возят между объектами, и не резервуар асфальтобетонного завода на несколько тонн. Переносные ёмкости до 100-120 литров обычно берут блок 1,5 кВт - там важна компактность узла и малый вес, а не скорость разогрева. Крупные стационарные резервуары от 300-400 литров и выше уходят в 4,5 кВт и дальше, потому что время разогрева растёт пропорционально массе, а простой линии стоит дороже электричества.

150-220 литров - типичный объём бака в небольшом цехе гидроизоляции, на участке пропитки кровельных материалов, на мини-линии розлива битумной мастики. Там и востребован блок на 3 кВт: разогрев укладывается в одну смену, без лишнего запаса по мощности, который для битума скорее вредит, чем помогает.

Как посчитать мощность под объём вашего бака

Мощность считают по той же логике, что для воды, но с другой теплоёмкостью:

P = m × c × ΔT / t

m - масса битума в баке, кг; c - удельная теплоёмкость битума, около 1,8 кДж/(кг·°C), это 0,0005 кВт·ч/(кг·°C); ΔT - на сколько градусов нужно поднять температуру; t - время разогрева в часах.

Пример. Бак на 200 литров, плотность битума около 1000 кг/м³, значит масса примерно 200 кг. Холодный пуск с 20 до 160°C за 6 часов, ΔT = 140°C:

P = 200 × 0,0005 × 140 / 6 = 2,33 кВт

Это чистая мощность на нагрев самого битума, без потерь через стенки и крышку бака. На производственной площадке бак редко утеплён как термос, поэтому закладывают запас 25-30%: 2,33 × 1,25 ≈ 2,9 кВт. Отсюда и берётся типоразмер блока 3 кВт - не круглое число для красоты, а результат расчёта с небольшим запасом.

Таблица подбора блока ТЭН по объёму битумного бака

Для баков от 500 литров и для разового прогрева больших объёмов разбор мощнее уже разбирали отдельно: блок ТЭН для битума - выбор мощности и материала и сколько кВт нужно для разогрева 50 м³ битума.

Расчёт площади трубок: S = P / q

Мощность блока - только половина подбора. Вторая половина - площадь трубок, которая эту мощность безопасно отдаёт битуму:

S = P / q

Для блока 3 кВт берём q = 1,5 Вт/см² - середину диапазона 1,0-2,0 Вт/см², который ГОСТ 13268-88 отводит для битума, мазута и гудрона. Верхнюю границу диапазона для стационарного бака без принудительной циркуляции брать не стоит: у неподвижного битума слабый теплоотвод, и трубка на пределе 2 Вт/см² за пару холодных пусков коксуется.

S = 3000 / 1,5 = 2000 см²

Площадь одного погонного сантиметра трубки Ø16 мм считается как длина окружности: π × 1,6 = 5,03 см². Если взять 8 трубок, на каждую приходится 2000 / 8 = 250 см², активная (погружённая) длина одной трубки:

L = 250 / 5,03 ≈ 49,7 см, округляем до 50 см

Итог: блок из 8 трубок Ø16 мм с активной длиной 50 см каждая, суммарная площадь контакта с битумом около 2010 см². На каждый квадратный сантиметр оболочки приходится не больше 1,5 Вт, трубка не доходит до температуры коксования даже после долгого простоя без циркуляции.

Почему именно нержавейка для блока 3 кВт

В герметичном баке, где уровень битума почти не меняется, трубки можно делать из углеродистой стали 10 - дешевле и держит жирную неагрессивную среду без постоянного контакта с воздухом. Для блока 3 кВт в баке среднего объёма уровень битума обычно гуляет заметнее: разлили часть на розлив, долили новую партию, часть трубки периодически оказывается на границе воздух-битум при рабочей температуре 150-160°C. На этой границе углеродистая сталь окисляется быстрее, чем под сплошным слоем битума. Поэтому для такой конфигурации по умолчанию рекомендуем нержавеющую сталь AISI 321 (08Х18Н10Т) - она ровно переносит этот режим без ежегодной замены блока. Подробнее о выборе марки нержавейки под разные среды - в отдельной статье: AISI 304 против 321 против 316 для разных сред.

Титан и 316L для битума не нужны - агрессивной химии в этой среде нет, переплачивать за них смысла нет.

Фланец и число трубок: как выбрать конфигурацию блока

Конфигурация блока - это компромисс между числом трубок и диаметром фланца. Больше трубок при той же мощности - ниже ваттная нагрузка на каждую и дольше ресурс, но шире фланец и дороже изготовление. Порядок подбора такой:

1. Измерить диаметр существующей бобышки или горловины бака - под неё делается посадочное место блока.
2. Посчитать нужную мощность по формуле выше, с запасом на потери.
3. Посчитать площадь трубок S = P / q и разделить на число трубок, которое физически уместится на фланце такого размера.
4. Проверить активную длину каждой трубки: она должна укладываться в глубину бака минус зазор от дна.

Для блока на 6-8 трубок обычно хватает резьбы G1″-G1 1/4″. Если по расчёту трубок нужно больше, а диаметр бобышки не позволяет их разместить, переходят на фланец на шпильках большего диаметра. Типового ответа без замера вашего бака нет - делаем под фактические размеры, не подгоняем бак под готовый блок.

Что прислать для расчёта

Блок ТЭН 3 кВт в нержавеющем исполнении AISI 321 по калькулятору на уровне «норма» - от 7020 ₽ за один блок при закупке от 10 шт. При заказе 1 блока (минимальная партия у нас именно 1 штука) цена будет выше. В стали 10 блок на ту же мощность дешевле - от 3510 ₽, но подходит только герметичному баку без воздушного зазора у трубок. Точная цена зависит от фланца, длины трубок и напряжения - считаем по вашему чертежу в день обращения.
