Блок ТЭН для битума 1,5 кВт: изготовление на заказ по вашим размерам

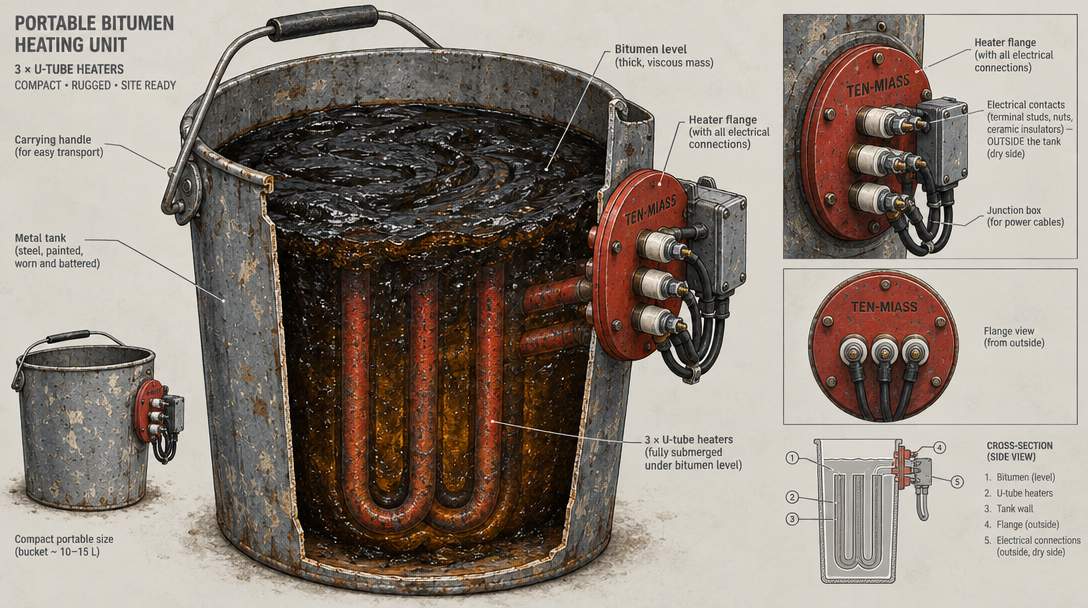

1-2 Вт/см² - ваттная нагрузка, на которую делаем блок ТЭН 1,5 кВт для битума, против 4-10 Вт/см² у водяного ТЭНа той же мощности. Это компактный переносной узел на 3 трубках и одном фланце, под небольшой бачок 15-30 л для разогрева битума малыми партиями: мастичный котёл, кровельная или дорожная бригада. Минимальная партия - 1 штука, изготовление 7-14 дней.
Почему блок ТЭН для битума не берут из воды или масла
Водяной ТЭН той же мощности гоняет 4-10 Вт/см² с поверхности, потому что вода быстро уносит тепло конвекцией. Битум стоит почти неподвижно и проводит тепло медленно. Трубка греется локально, слой у поверхности перегревается раньше, чем тепло успевает разойтись по объёму, и на оболочке образуется нагар. Нагар сам по себе теплоизолятор: под ним трубка греется ещё сильнее, пока нихромовая спираль внутри не перегорит.
Поэтому для битума, мазута, гудрона и парафина нагрузку держат низкой: 1-2 Вт/см². Единственный способ отдать нужную мощность при такой нагрузке - увеличить площадь оболочки, то есть поставить больше трубок меньшего диаметра вместо одной толстой.
Таблица подбора блока ТЭН под переносной бачок с битумом
| Мощность блока | Ваттная нагрузка | Материал оболочки | Фланец/посадка |
|---|---|---|---|
| 1 кВт | 1,2-1,8 Вт/см² | нержавейка AISI 321 | G 1" |
| 1,5 кВт | 1,5-2,0 Вт/см² | нержавейка AISI 321 (чёрная сталь на простых установках) | G 1" - G 1 1/4" |
| 2 кВт | 1,5-2,0 Вт/см² | нержавейка AISI 321 | G 1 1/4" |
| 3 кВт | 1,3-1,8 Вт/см² | нержавейка AISI 321 | G 1 1/2" или фланец Ду50 |
Выше 3 кВт для битума уже обычно переходят на стационарный бак с большим фланцем, а не переносной бачок. О таком варианте - в статье про блок ТЭН для битума на 6 кВт и выше из нержавейки.
Расчётный пример: сколько площади трубок нужно на 1,5 кВт
Формула ваттной нагрузки: q = P / S, где S - площадь погружённой в битум части трубок. Для компактного блока на 1,5 кВт под бачок 20 л делаем 3 U-образных ТЭНа из нержавейки Ø13 мм (каждый гнётся пополам, даёт 2 погружённые ветки по 350 мм).
Суммарная погружённая длина: 3 ТЭНа × 2 ветки × 35 см = 210 см.
Площадь: S = π × 1,3 см × 210 см ≈ 858 см².
Ваттная нагрузка: q = 1500 Вт / 858 см² ≈ 1,75 Вт/см² - попадает в допустимый коридор 1-2 Вт/см² для битума по ГОСТ 13268-88.
Если взять одну толстую трубку вместо трёх тонких, нагрузка на той же мощности уйдёт за 4-5 Вт/см², и битум начнёт коксоваться на ней через пару недель эксплуатации.
Где применяется компактный блок на 1,5 кВт
- Переносной мастичный котёл малого объёма на кровельном объекте
- Разогрев битумной мастики перед нанесением вручную, малыми партиями
- Небольшая дорожная или кровельная бригада без стационарной битумоварки
- Разогрев в бачке/ведре для точечного ремонта кровли или гидроизоляции
Это не промышленный резервуар на кубометры. Блок на 1,5 кВт рассчитан на бачок 15-30 л, который один человек донесёт до объекта и подключит от обычной розетки.
Что прислать для расчёта
- Объём бачка или ёмкости в литрах, диаметр и высота
- Фланец или резьбовой штуцер: есть готовое посадочное место или нужно рассчитать с нуля
- Рабочая температура битума (обычно 160-180 °C, но уточните марку)
- Напряжение на объекте: 220 или 380 В
- Материал самого бачка (влияет на крепление фланца)
Нужен компактный блок ТЭН для битума под ваш бачок?
Рассчитаем ваттную нагрузку и количество трубок под ваши размеры. От 1 шт., изготовление 7-14 дней.
Оформить заказСколько стоит блок ТЭН 1,5 кВт для битума
По прайс-калькулятору, уровень «норма»: блок 1,5 кВт из нержавейки AISI 321 - от 3510 ₽, из чёрной стали на простых установках - от 1755 ₽. Цены при закупке от 10 шт, точный расчёт по чертежу и фактическому количеству трубок - в день обращения. Для сравнения ваттной нагрузки по другим средам есть отдельная статья - ваттная нагрузка ТЭНа по средам.
