Блок ТЭН для битума 6,0 кВт 380 В из нержавейки: производство по чертежу заказчика
1,4–1,5 Вт/см², ваттная нагрузка, при которой блок ТЭН на 6 кВт нормально работает в битуме. У большинства блоков, присланных нам на замену, нагрузка была 4–5 Вт/см²: тот же фланец и те же трубки, что ставят в водяные баки. Через пару недель на трубках нарастает кокс, кокс изолирует тепло, и следующий блок сгорает ещё быстрее.

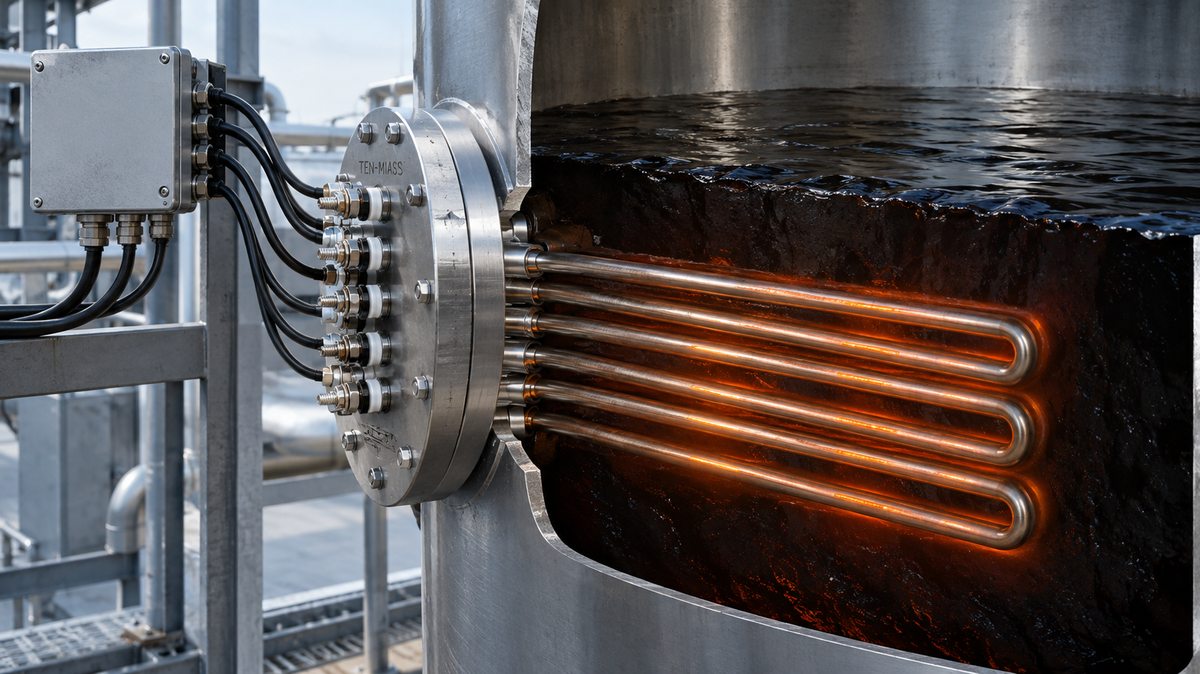

Блок из шести элементов по 1 кВт на одном фланце: трубки в битуме, клеммы и провода снаружи, на сухой стороне
Почему битум не вода и не масло
Вода в баке отводит от трубки 3–5 Вт/см², проточная до 12. Масло минеральное 2,5–3,5. Битум при рабочих 150–180 °C течёт, но вязкость у него в тысячи раз выше воды, и конвекция у стенки трубки почти не работает. По ГОСТ 13268-88 для битума, мазута и вязких масел допустимая ваттная нагрузка 1,0–2,0 Вт/см², то есть в 3–6 раз ниже, чем для воды.
Если взять фланец от водяного блока той же мощности и просто заменить материал на нержавейку, трубки останутся короткими, а нагрузка на их поверхности окажется завышенной в несколько раз. Битум у стенки перегревается локально, начинает коксоваться, слой нагара нарастает и работает как шуба: чем толще, тем хуже отвод тепла, тем выше температура оболочки под нагаром. Цикл замыкается сам на себя, и трубка прогорает изнутри.
Расчёт блока ТЭН 6 кВт на 380 В
Формула ваттной нагрузки: q = P / (π·d·L), где P это мощность элемента, d это диаметр трубки, L это длина активной (рабочей) части без контактных стержней.
Для блока 6 кВт мы режем мощность на шесть элементов по 1 кВт на трубке Ø16 мм из нержавейки, активная длина 1,3–1,4 м на элемент (трубка согнута, чтобы уместиться в компактный корпус блока):
S = π × 1,6 см × 130 см = 653 см²
q = 1000 Вт / 653 см² = 1,53 Вт/см²
1,53 Вт/см² укладывается в середину допустимого для битума диапазона 1,0–2,0 Вт/см². Если взять тот же фланец, но трубки на 900 мм активной длины, как делают под воду, нагрузка вырастет до 5,4 Вт/см². Это перегруз почти в 3 раза, и срок службы блока падает с года до пары недель.
Схема подключения на 380 В
Шесть элементов по 1 кВт делим на две группы по три, каждую группу соединяем звездой. На элемент приходится фазное напряжение 220 В, сопротивление по закону Ома R = U²/P = 220² / 1000 = 48,4 Ом. По ГОСТ 13268-88 допуск мощности +5/−10 % даёт коридор сопротивления 46,1–53,8 Ом, подробный разбор этой формулы и таблица по другим напряжениям есть в статье про сопротивление ТЭНа 1 кВт на 220 В.
| Параметр | Значение |
|---|---|
| Мощность блока | 6,0 кВт |
| Напряжение сети | 380 В, схема звезда (фаза 220 В на элемент) |
| Количество элементов | 6 × 1,0 кВт |
| Диаметр трубки | 16 мм, нержавейка AISI 321 (08Х18Н10Т) |
| Активная длина элемента | ≈1,3–1,4 м |
| Ваттная нагрузка | 1,4–1,5 Вт/см² |
| Сопротивление элемента | 46,1–53,8 Ом (норма 48,4 Ом) |
Почему материал AISI 321, а не чёрная сталь
Углеродистая сталь дешевле и держит до 450 °C оболочки, для сухого воздуха или масла этого достаточно. Битум при контакте с металлом частично окисляется, а горячая поверхность чёрной стали дополнительно ускоряет коррозию и прилипание нагара к шероховатой окалине. Нержавейка AISI 321 (08Х18Н10Т, титан-стабилизированная) держит оболочку до 700–750 °C и остаётся более гладкой под слоем окисла, что замедляет налипание кокса. На разовую заявку с низким бюджетом иногда предлагают чёрную сталь, но при постоянном подогреве битума она не окупается: блок меняют чаще, чем экономят на материале.
Какие данные прислать для расчёта
- Диаметр и толщину фланца или посадочного штуцера на ёмкости
- Межосевое расстояние между трубчатыми элементами на фланце
- Доступную глубину погружения элементов в битум
- Напряжение сети и желаемую схему: звезда или треугольник
- Объём ёмкости или требуемую итоговую мощность подогрева
- Рабочую температуру битума и материал окружающей конструкции
Если есть старый блок, фото бирки с маркировкой и фото самой трубки с нагаром (если он успел образоваться) сильно сокращают время расчёта: по нагару видно, где именно был перегруз.
Что обычно путают при заказе
«Поставим тот же блок, что и для воды, он же тоже 6 кВт»
Мощность совпадает, а площадь рабочей поверхности нет. Водяной блок на 6 кВт делают короче, потому что вода снимает тепло в разы лучше. На битуме та же трубка перегреется локально и закоксуется.
«Чем толще трубка, тем лучше»
Толще трубка даёт больше площадь на тот же метр длины, нагрузка падает, это плюс. Но при той же длине фланца толстая трубка хуже гнётся в компактный блок, и под неё иногда приходится увеличивать диаметр самого фланца. Диаметр подбирают вместе с геометрией ёмкости, а не берут «на всякий случай» самый толстый.
