Блок ТЭН 9000 Вт 3х3000 Вт D56 L385 для посудомоечной машины: как выбрать и заменить

Блок на 9000 Вт собран из трёх секций по 3000 Вт на фланце, подключённых по трёхфазной схеме. D56 обозначает диаметр изгиба трубки, а не её толщину, L385 означает длину погружной части 385 мм. Исправная секция 3 кВт на 220 В показывает 15,4-17,9 Ом. Если одна из трёх сгорела, остальные две работали в той же воде столько же времени. Менять только сгоревшую секцию и не проверять остальные две часто означает вторую поездку на склад через месяц.

Опубликовано 3 октября 2026 · ТЭН-Миасс

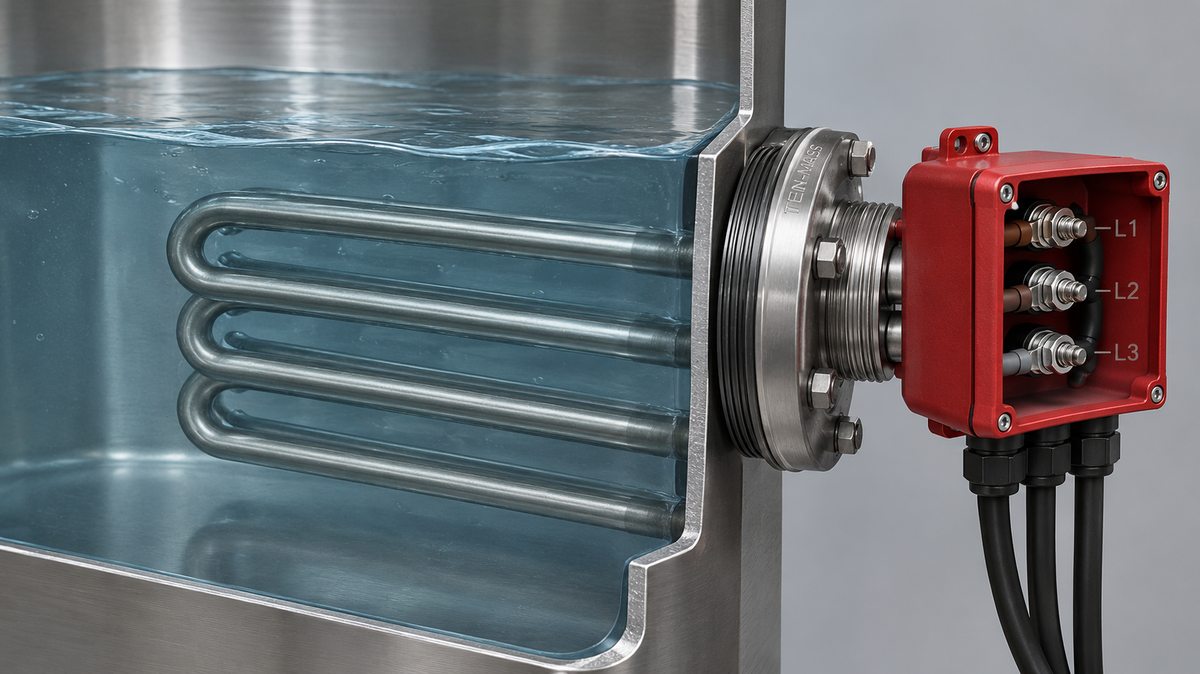

Блок ТЭН 9000 Вт 3х3000 Вт D56 L385 в разрезе бака посудомоечной машины

Что означает маркировка D56 L385 на самом деле

Путаница начинается уже на этапе чтения бирки. D56 почти всегда означает не диаметр самой трубки нагревателя, а диаметр изгиба, то есть ширину U-образной петли, в которую согнута секция. Сама трубка в таких блоках тонкая, обычно 8,5-9 мм, и эта цифра идёт в маркировке отдельно (например, "В3-245 А 8,5/9,0"). L385 означает длину погружной (активной) части секции, 385 мм, именно она греет воду.

Для расчёта точно нужны оба параметра плюс диаметр и шаг крепления на фланце. Путают их регулярно: присылают "диаметр 56 мм" как толщину трубки, хотя трубку такого диаметра в блок-ТЭН не согнуть физически, она просто не влезет в типовой корпус посудомойки.

Признаки отказа и что с ними делать

Признак	Причина	Что менять
Вода не нагревается совсем, автомат не выбивает	Одна или все секции оборваны, цепь разомкнута	Прозвонить каждую секцию, заменить оборванные
Вода греется медленнее обычного	Одна секция вышла из строя, остальные две держат неполную мощность	Проверить все три, не менять только видимо сгоревшую
Автомат выбивает сразу при включении	Пробой изоляции на корпус, утечка на землю	Замена секции с пробоем, проверка изоляции соседних
Белый налёт и визуальный нагар на одной секции	Локальное отложение накипи, перегрев в этой точке	Замена секции + промывка бака от накипи
Течь из фланца после замены секции	Старая прокладка не заменена при разборке	Новая прокладка/уплотнение под фланец при каждой разборке

Пример расчёта: как распределяется мощность по фазам

Блок подключён звездой на сеть 380 В, каждая секция сидит на фазном напряжении 220 В. Ток через одну секцию при номинальной мощности 3000 Вт:

I = P / U = 3000 / 220 ≈ 13,6 А

Суммарная мощность трёхфазного блока проверяется через линейные величины:

P = √3 × U_лин × I_лин = 1,732 × 380 × 13,6 ≈ 8954 Вт. С округлением это заявленные 9000 Вт.

Если при замере мультиметром секции показывают 16,1, 17,6 и бесконечность, третья оборвана и требует замены. После установки новой секции первые две (16,1 и 17,6 Ом) попадают в норму 15,4-17,9 Ом и менять их рано. Но если старые секции отработали 3-4 года в той же воде, что и сгоревшая, за ними стоит следить ближайший месяц: тот же возраст, та же накипь, тот же термоцикл при каждом запуске машины.

Важно. Коридор 15,4-17,9 Ом верен только для секции 3 кВт на фазном напряжении 220 В. Если по чертежу секции подключены треугольником на полные 380 В, формула и коридор сопротивления будут другими. Точную схему смотрите по заводской документации вашего блока, не предполагайте по умолчанию.

Что прислать для расчёта точной замены

Пригодится весь набор, не частично:

Фото всего блока целиком и отдельно фланца крепления
Маркировка с бирки или шильдика, даже если цифры кажутся нечитаемыми: присылайте фото как есть
Размеры D56 и L385, а если на вашем блоке они отличаются, фактические замеры рулеткой
Схема подключения секций (звезда/треугольник), если есть на крышке клеммной коробки или в паспорте машины
Модель посудомоечной машины и её напряжение питания (220 В однофазное или 380 В трёхфазное на входе)

Сколько стоит такой блок

По калькулятору price-calculators.vercel.app блок-ТЭН в среднем исполнении укладывается в диапазон 3510-21700 ₽. Конкретная цена зависит от материала оболочки, числа секций и сложности фланца. Для блока 9000 Вт на три секции с трёхфазной сборкой финальную цифру считаем только по фото и чертежу: цена в калькуляторе дана при закупке от 10 шт, а для единичного блока под конкретную посудомойку расчёт индивидуальный.

Нужна замена блока ТЭН 9000 Вт для посудомоечной машины?

Сделаем по фото и маркировке старого блока, с тем же фланцем и схемой подключения. Срок 7-14 дней, минимальная партия - 1 шт.

Оформить заказ

Частые вопросы

Что означают цифры D56 и L385 в маркировке блока ТЭН?

D56 обозначает диаметр изгиба (гиба) U-образной трубки, то есть ширину петли, а не толщину самой трубки. L385 указывает длину погружной части секции, 385 мм. Диаметр самой трубки у таких блоков обычно 8,5-9 мм и указывается в маркировке отдельно.

Можно ли заменить только сгоревшую секцию блока ТЭН, а не весь блок?

Технически да, если фланец цел и секции съёмные. Но все три секции работают в одной воде одинаковый срок и покрыты одинаковым слоем накипи. Если одна уже сгорела, вторая и третья на том же сроке службы, поэтому после замены одной секции имеет смысл прозвонить и две оставшиеся.

Какое сопротивление должно быть у секции 3 кВт на 220 В?

По ГОСТ 13268-88 допуск мощности +5/-10 % даёт коридор сопротивления 15,4-17,9 Ом. Меньше 15,4 Ом значит, что нить могла частично замкнуться внутри, больше 17,9 Ом значит, что секция деградировала или контакт подгорел.

Почему блок на 9000 Вт собран из трёх секций по 3000 Вт, а не из одного большого элемента?

Три отдельных элемента по 3 кВт при трёхфазном подключении распределяют нагрузку равномерно по фазам 380 В и проще в производстве и ремонте: при выходе из строя одной секции машина продолжает греть оставшимися двумя, пока не привезут замену.

Какое напряжение должно быть на каждой секции блока при схеме звезда?

При соединении звездой каждая секция получает фазное напряжение 220 В, а линейное напряжение сети 380 В. Если секции соединены треугольником, на каждой будет полное линейное напряжение. Точную схему смотрят по чертежу или шильдику конкретного блока.

Как проверить, что причина отказа посудомойки именно блок ТЭН?

Обесточить машину, снять клеммную коробку, прозвонить каждую секцию отдельно мультиметром на пределе 200 Ом. Бесконечность значит, что секция оборвана. Ноль или сильно заниженное значение значит замыкание витков. Исправная секция 3 кВт на 220 В покажет 15,4-17,9 Ом.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года.
