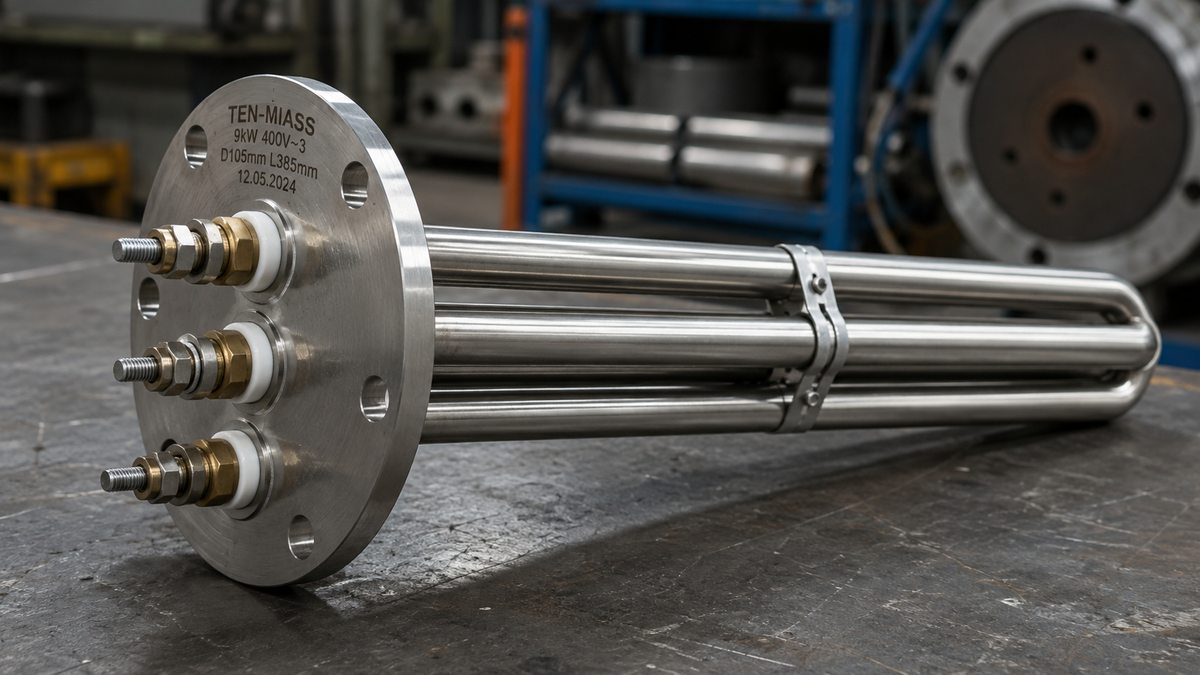

Блок ТЭН АВАТ 9000W (3000W×3) D56/105 мм L 385 мм ТЭН В3-245 А 8,5/9,0 Р 230 (РБ) для котлов, посудомоечных машин
Что внутри: расшифровка маркировки
АВАТ (Минск, Республика Беларусь) производит трубчатые нагреватели по белорусским и советским стандартам. Маркировка ТЭН В3-245 А 8,5/9,0 Р 230 выглядит как шифр, но читается однозначно:
| Часть маркировки | Значение |
|---|---|
| В | Водяной — нагрев воды или пара (не воздух, не масло) |
| 3 | Модификационный индекс конструкции |
| 245 | Активная длина нагревательной спирали в мм |
| А | Материал оболочки — нержавеющая сталь |
| 8,5/9,0 | Диапазон мощности одного ТЭН, кВт |
| Р 230 | Рабочее напряжение 230В (стандарт EN 60038) |
| (РБ) | Производство Республика Беларусь |
Три таких ТЭН объединены в блок на одном фланце — отсюда суммарная мощность блока 9000W. Каждый нагреватель работает на своей фазе при подключении к трёхфазной сети 3×230В или параллельно при однофазном 230В в специальных схемах.
Параметры блока ТЭН АВАТ 9000W
| Параметр | Значение |
|---|---|
| Суммарная мощность блока | 9000 Вт (9 кВт) |
| Мощность одного ТЭН | 3000 Вт (3 кВт) |
| Количество нагревателей | 3 шт. |
| Напряжение | 230 В |
| Маркировка ТЭН | В3-245 А 8,5/9,0 |
| Диаметр горловины патрубка (D внутренний) | 56 мм |
| Диаметр фланца (D внешний) | 105 мм |
| Общая длина блока (L) | 385 мм |
| Материал оболочки ТЭН | Нержавеющая сталь (по данным производителя АВАТ) |
| Страна производства | Республика Беларусь |
Где применяется блок ТЭН 9кВт с фланцем D105 мм
Два основных направления применения этого типоразмера:
Электрические котлы 9 кВт. Фланец D105 мм с патрубком D56 мм — один из стандартных посадочных размеров в электрокотлах мощностью 6–12 кВт. Блок из трёх элементов удобен: одна точка монтажа вместо трёх отдельных ТЭН, единый фланец, компактная замена. При выходе из строя одного ТЭН меняется весь блок — это технологически оправданно в котлах, где разборка сложна.
Промышленные посудомоечные машины. В купольных и фронтально-загрузочных посудомоечных машинах для кафе и столовых бак нагревается именно блочными ТЭН на фланце. Три элемента на одном посадочном месте — типовое решение для баков объёмом 20–60 л, где нужен быстрый разогрев до 60–85°C. Длина 385 мм подходит под баки стандартных типоразмеров.
Как подобрать замену: что измерить
Когда блок ТЭН выходит из строя, АВАТ не всегда доступен быстро — логистика из Беларуси занимает время, а производство стоять не должно. Российский аналог можно изготовить по четырём размерам:
- Диаметр горловины патрубка (отверстие, куда входит фланец) — здесь D56 мм
- Внешний диаметр фланца — здесь D105 мм
- Длина от фланца до конца трубок — здесь 385 мм
- Расположение отверстий под болты на фланце (межосевое расстояние и диаметр болтов)
Мощность и напряжение считывается с шильдика на корпусе или из паспорта оборудования. Если шильдик нечитаем — мощность рассчитывается по формуле P = U² / R, где R — сопротивление холодного ТЭН (мультиметром).
- Фото блока ТЭН (общий вид + фланец)
- Диаметры D56 и D105 (или штангенциркуль на фото)
- Длина L (от фланца до конца трубок)
- Мощность и напряжение с шильдика
- Марка оборудования (котёл или посудомоечная машина)
Чем 230В отличается от 220В на практике
Вопрос возникает часто, когда на старом оборудовании написано «220В», а новый блок маркирован «230В». С 1992 года Россия и Беларусь перешли на стандарт IEC/EN 60038: номинал сети 230В ±10%, то есть допустимый диапазон 207–253В. Советский стандарт 220В при этом фактически совпадал с нижней частью нового диапазона. Разница в маркировке не влияет на совместимость — ТЭН В3-245 Р230 корректно работает в сетях 220–230В без пересчёта мощности или изменения схемы подключения.
Типичные ошибки при заказе замены
Замена одного ТЭН вместо блока. Если вышел один из трёх нагревателей, велик соблазн поменять только его. При длительной эксплуатации остальные два работают с перегрузкой (они приняли на себя нагрузку сгоревшего) и выйдут из строя в ближайшие месяц-два. Экономия оборачивается двойным ремонтом. Рекомендация: менять блок целиком.
Замена «по мощности» без проверки длины. Блок 9кВт с фланцем D105 мм есть у разных производителей, но с разной длиной L. Если поставить элемент длиннее — он упрётся в стенку бака. Короче — снизится теплоотдача и увеличится удельная нагрузка на единицу площади. Длина 385 мм — критичный параметр, не только диаметр.
Заказ копии сгоревшего без анализа причины. Если ТЭН перегорел из-за накипи, новый блок той же конструкции прослужит столько же. Прежде чем заказывать замену, стоит проверить жёсткость воды и состояние антинакипных картриджей. При жёсткости выше 7 мг-экв/л рекомендуется ТЭН с меньшей удельной поверхностной нагрузкой или с покрытием.
Нужна замена блоку ТЭН АВАТ?
Изготавливаем аналоги блоков ТЭН по чертежам. Минимальная партия — 1 штука. Срок 7–14 рабочих дней, отгрузка по России и Казахстану.
