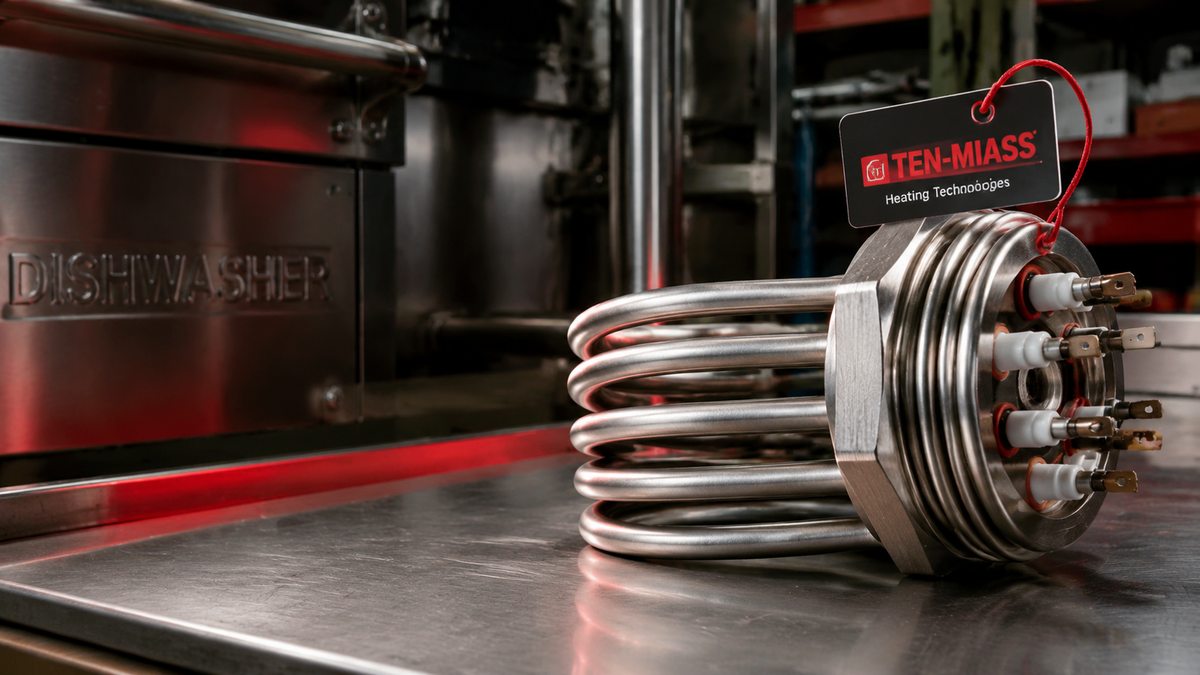

ТЭН для промышленной посудомоечной машины

У туннельной посудомойки сгорел ТЭН в пятницу вечером. Следующая поставка посуды — в понедельник с утра. Стандартный вопрос: где взять нагреватель на выходных, если заводской оригинал идёт из Германии три недели, а местный поставщик продаёт «что есть», без гарантии по размерам?

Это частая ситуация в сфере общественного питания и пищевых производств. Промышленная посудомойка — не та машина, которую можно остановить на неделю. Ниже — технические детали: какие ТЭН нужны, из чего делают, какие параметры критичны при заказе замены.

Почему обычный водяной ТЭН не подходит

Промышленная посудомоечная машина работает при температуре воды 60-95°C и давлении до 3-6 бар. Этого уже достаточно, чтобы исключить медные и омеднённые нагреватели. Но главная проблема не температура — это химия.

Профессиональные моющие средства для посудомоечного оборудования работают при pH 11-13. При таких значениях медь и углеродистая сталь разрушаются за несколько месяцев. Это объясняет, почему на вскрытом ТЭН из посудомойки часто видна глубокая точечная коррозия, хотя снаружи он выглядел целым.

Для таких условий нужна оболочка из нержавейки марки 12Х18Н10Т. Она стабильна в щелочных растворах, держит рабочую температуру до 600°C (с большим запасом), не взаимодействует с моющей химией. Именно этот материал используем при изготовлении ТЭН для промышленных посудомоечных машин.

Форма и конструкция

Нагревательный элемент в посудомойке размещается в нагревательном баке или под промывочной камерой. Конфигурация зависит от модели оборудования:

• U-образные — две трубки параллельно, соединённые на одном конце. Самый распространённый вариант в купольных машинах, фронтальных и конвейерных линиях.
• Н-образные — четыре трубки, соединённые попарно. Применяются в баках большего объёма, дают равномерный прогрев.
• Змеевидные — один трубчатый элемент, изогнутый в несколько витков. Встречаются в узких нагревательных секциях туннельных машин.

Конкретная форма нагревателя определяется геометрией бака и расположением крепёжных фланцев. Именно поэтому стандартные ТЭН из магазина часто не подходят — они рассчитаны на типовые водонагреватели, а не на посудомоечное оборудование конкретного производителя.

Параметры мощности и напряжения

Точная мощность всегда указана на шильдике ТЭН или в паспорте оборудования. Если шильдик не читается, а паспорта нет, можно посчитать по диаметру оболочки и длине активной части — при известном напряжении это даёт достаточную точность для подбора замены.

Что происходит с ТЭН в посудомойке

Нагреватель в посудомоечной машине работает в жёстком цикле: нагрев, выдержка, сброс температуры, снова нагрев. За смену это десятки циклов. Накипь в воде ускоряет деградацию: слой кальция толщиной 1 мм увеличивает температуру поверхности оболочки примерно на 7°C. При толщине 5 мм нагруженность поверхности вырастает настолько, что срок службы сокращается в несколько раз.

Отдельная причина выхода из строя — гидроудары. Если в систему попадает воздушная пробка, ТЭН периодически работает «всухую» в момент, когда вода ещё не закрыла нагревательный элемент. Несколько таких эпизодов приводят к перегоранию спирали. Качество оболочки здесь не спасает — это эксплуатационная проблема, которую решают промывкой системы и настройкой поплавкового клапана.

Как заказать ТЭН по образцу или чертежу

Чтобы получить точное предложение, нужно прислать один из вариантов:

• Фото старого ТЭН с рядом линейки (несколько ракурсов, крупным планом выводы и фланец)
• Чертёж с указанием: длина активной части, диаметр оболочки, шаг изгибов, тип и размер выводов, тип подключения (резьба, фланец, гайка)
• Маркировку с шильдика: мощность, напряжение, тип оболочки

По этим данным рассчитаем стоимость и подтвердим срок. Если нет ни фото, ни чертежа — можно прислать снятые размеры рулеткой или штангенциркулем: диаметр, общая длина, длина и расположение изгибов, расстояние между выводами.

Типичные ошибки при выборе замены

Из того, что встречается при разборе входящих заявок:

• Берут ТЭН «той же мощности» без учёта формы. ТЭН 3 кВт в U-форме с шагом 80 мм и ТЭН 3 кВт с шагом 120 мм — два разных изделия. Один встанет в бак, другой нет.
• Покупают медный нагреватель «дешевле». Через 3-4 месяца работы с профессиональной химией он начинает течь по телу. Итог: замена плюс разбор и промывка всей системы.
• Не учитывают тип подключения. Если у старого ТЭН вывод с резьбой М8, а на новом М6, это потребует переделки клеммной колодки. Уточняйте диаметр и шаг резьбы на выводах.
• Указывают мощность «на глаз». Если поставить ТЭН с мощностью выше расчётной, он будет перегревать воду, что ведёт к срабатыванию термостата и быстрому износу коммутирующего элемента.

Производство и доставка

Изготавливаем ТЭН в Миассе (Челябинская область). Производим от одной штуки, срок 7-14 рабочих дней. Отправляем СДЭК и ПЭК по всей России, работаем с Казахстаном. Документы: УПД, счёт, паспорт изделия.

Если ТЭН нужен под несколько разных машин одновременно или нужна небольшая партия на склад — уточните при заявке: иногда это позволяет сократить срок или скорректировать стоимость.

Материал оболочки по умолчанию — нержавейка 12Х18Н10Т. Если ваше оборудование работает с особо агрессивной химией (сильные кислоты, хлорсодержащие концентраты при высоких температурах), при расчёте рассмотрим титановую оболочку.
