Блок ТЭН 15 кВт во взрывозащищённом исполнении: как подобрать и заказать
Блок ТЭН 15 кВт чаще всего собран из трёх нагревателей по 5 кВт на одном фланце, и все три выведены в общую головку. Поэтому взрывозащищённая коробка здесь крупнее и держит больший ток, чем коробка на одиночный элемент 3 кВт. Нагревательную часть делаем по чертежу заказчика от 1 шт за 7-14 рабочих дней, коробку подбираем сертифицированную готовую под маркировку, которую определяет заказчик или проектная организация объекта. Фиксированной цены на это исполнение нет, расчёт по ТЗ в день обращения.
Блок на 15 кВт - не то же самое, что один элемент на 3 кВт

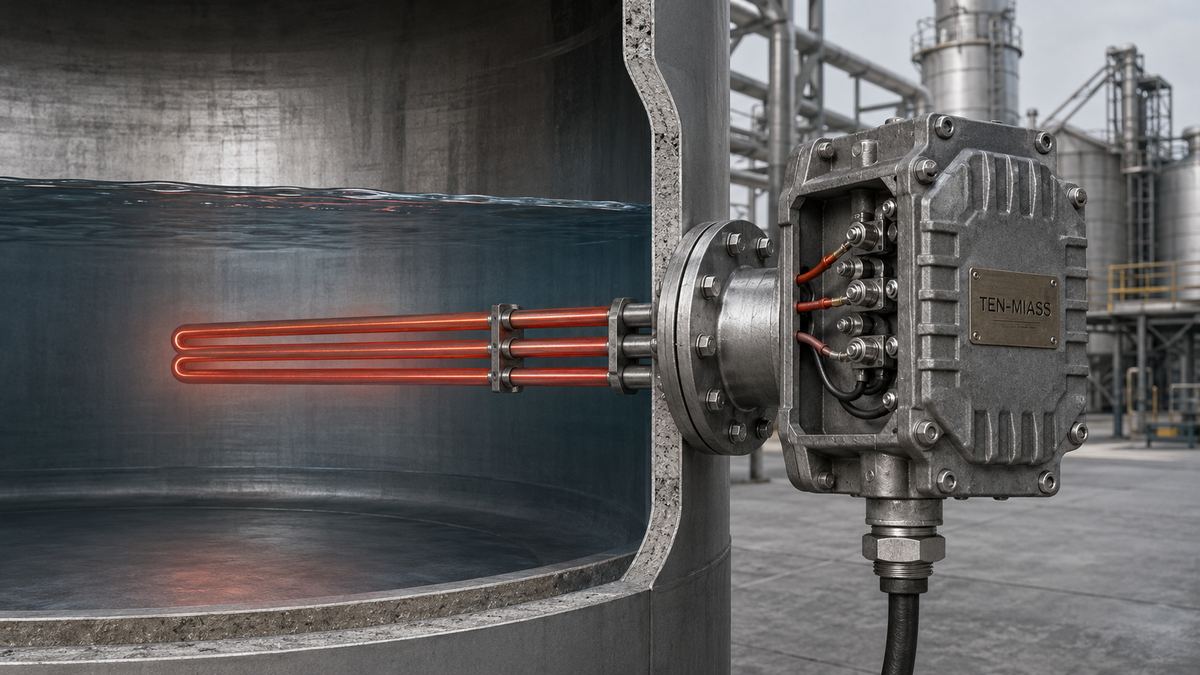

Разговор про взрывозащиту одиночного ТЭНа и взрывозащиту блока - это два разных по весу инженерных вопроса, хотя принцип один. Блок 15 кВт собирают из нескольких трубчатых элементов (обычно три по 5 кВт, реже другая разбивка) на одном несущем фланце. Все концы элементов выходят в одну общую головку, а не в три отдельные.
Для коммутационной коробки это значит две вещи. Во-первых, через неё проходит суммарный ток всех элементов: для 15 кВт на 380 В это порядка 23 А на фазу при схеме треугольником, а не 4,5-8 А, как у одиночного элемента 3 кВт. Клеммная колодка и кабельный ввод внутри коробки должны быть рассчитаны именно на эту нагрузку. Во-вторых, внутри одной головки греются сразу несколько узлов контактов - это повышает требования к температурному классу коробки, его подбирают не "на глаз", а по паспорту изделия под конкретную среду.
Нагревательная часть при этом устроена так же, как у обычного блока той же мощности: сталь 10 для сухих и неагрессивных сред, нержавейка AISI 304 или 08Х18Н10Т для воды и пара. Разница только в головке - закрытая сертифицированная коробка вместо открытой клеммной колодки.
Где применяют блок 15 кВт во взрывозащищённом исполнении
| Отрасль / объект | Типичная среда | Риск | Что важно в коробке блока |
|---|---|---|---|
| Нефтехимия, подготовка сырья, подогрев мазута и дизтоплива | пары лёгких фракций, растворителей | взрывоопасная газопаровая смесь | группа смеси и температурный класс по паспорту, запас по температуре от нагрева продукта |
| Элеваторы, зерносушилки, комбикормовые линии | зерновая, мучная пыль | пылевое облако во взвешенном состоянии | пылезащищённая оболочка, ограничение температуры наружной поверхности ниже температуры тления пыли |
| Угольные склады, золоудаление на котельных | угольная пыль | взвешенная горючая пыль | то же, что для зерновой пыли, с пересчётом под температуру тления угольной |
| Газовые объекты: ГРП, узлы учёта, попутный нефтяной газ | природный, попутный газ | утечка газа в помещении или на открытой площадке | взрывонепроницаемая оболочка, рассчитанная не выпускать пламя наружу при хлопке внутри |
Мощность 15 кВт в блочном исполнении берут там, где одного элемента не хватает по теплу, а ставить несколько отдельных ТЭНов с отдельными вводами в тесном фланце неудобно: нагрев бака или участка трубопровода на нефтебазе, подогрев ёмкости отстоя на элеваторе, прогрев бункера перед запуском линии в холода.
Что делает ТЭН-Миасс и что остаётся заказчику
| Задача | Кто отвечает |
|---|---|
| Нагревательные элементы блока: диаметр, длина, оболочка, разбивка по мощности | ТЭН-Миасс, по чертежу или эскизу |
| Несущий фланец под конкретный резервуар или трубопровод | ТЭН-Миасс, по размерам заказчика |
| Подбор и установка взрывозащищённой коробки на суммарный ток блока | ТЭН-Миасс, из сертифицированных готовых изделий |
| Маркировка взрывозащиты, группа смеси, температурный класс | Заказчик или проектная организация объекта |
| Сертификация взрывозащищённой оболочки как таковой | Производитель коробки, мы её не сертифицируем |
| Допуск объекта в эксплуатацию во взрывоопасной зоне | Заказчик и надзорные органы |
Блок и коробка - два разных изделия от двух разных производителей, собранные в один узел под конкретный объект. Единого сертификата на весь узел не выдаём: по закону его и не существует, сертифицируется сама оболочка, а применение узла на конкретном объекте оформляет проектная организация.
Пример расчёта: сколько мощности нужно объекту
Прежде чем заказывать блок на 15 кВт, стоит проверить, что эта мощность действительно нужна, а не выбрана по привычке. Формула для подогрева жидкости в ёмкости за заданное время:
P = 0,00116 × V × ΔT / t, где V - объём в литрах, ΔT - требуемый нагрев в градусах, t - время в часах, P - мощность в кВт.
Заявка элеватора: сборник нефтепродукта (конденсата) объёмом 1800 л нужно поднять с 5 °C до 45 °C (ΔT = 40 °C) за 6 часов, до начала утренней смены, в помещении с зерновой пылью.
P = 0,00116 × 1800 × 40 / 6 = 13,92 кВт
С учётом теплопотерь через стенки резервуара и запаса на пусковой прогрев округляем вверх до стандартного блока 15 кВт. Если взять мощность впритык по расчёту, время нагрева растянется при любом отклонении температуры на улице от расчётной - поэтому запас берут по мощности, а не по времени ожидания.
Что прислать для расчёта
- Чертёж или эскиз с размерами погружной части и посадочного фланца
- Суммарную мощность и желаемую разбивку по элементам (например, 3×5 кВт)
- Напряжение и схему подключения (треугольник на 380 В или другая)
- Объём ёмкости или участка, который нужно прогреть, и требуемую скорость нагрева
- Описание среды: какой газ, пар, пыль или жидкость присутствует рядом с местом установки
- Маркировку взрывозащиты и температурный класс, если проект объекта уже готов
- Количество штук и желаемый срок
Если готовой маркировки нет, не придумывайте её сами. Опишите среду максимально конкретно, а подбор маркировки оставьте инженеру проекта или нам на этапе консультации с поставщиком коробки.
Нужен блок ТЭН 15 кВт с взрывозащищённой коробкой под ваш объект?
Пришлите чертёж или описание среды, посчитаем мощность и подберём коробку. От 1 шт., срок на нагревательную часть 7-14 дней.
