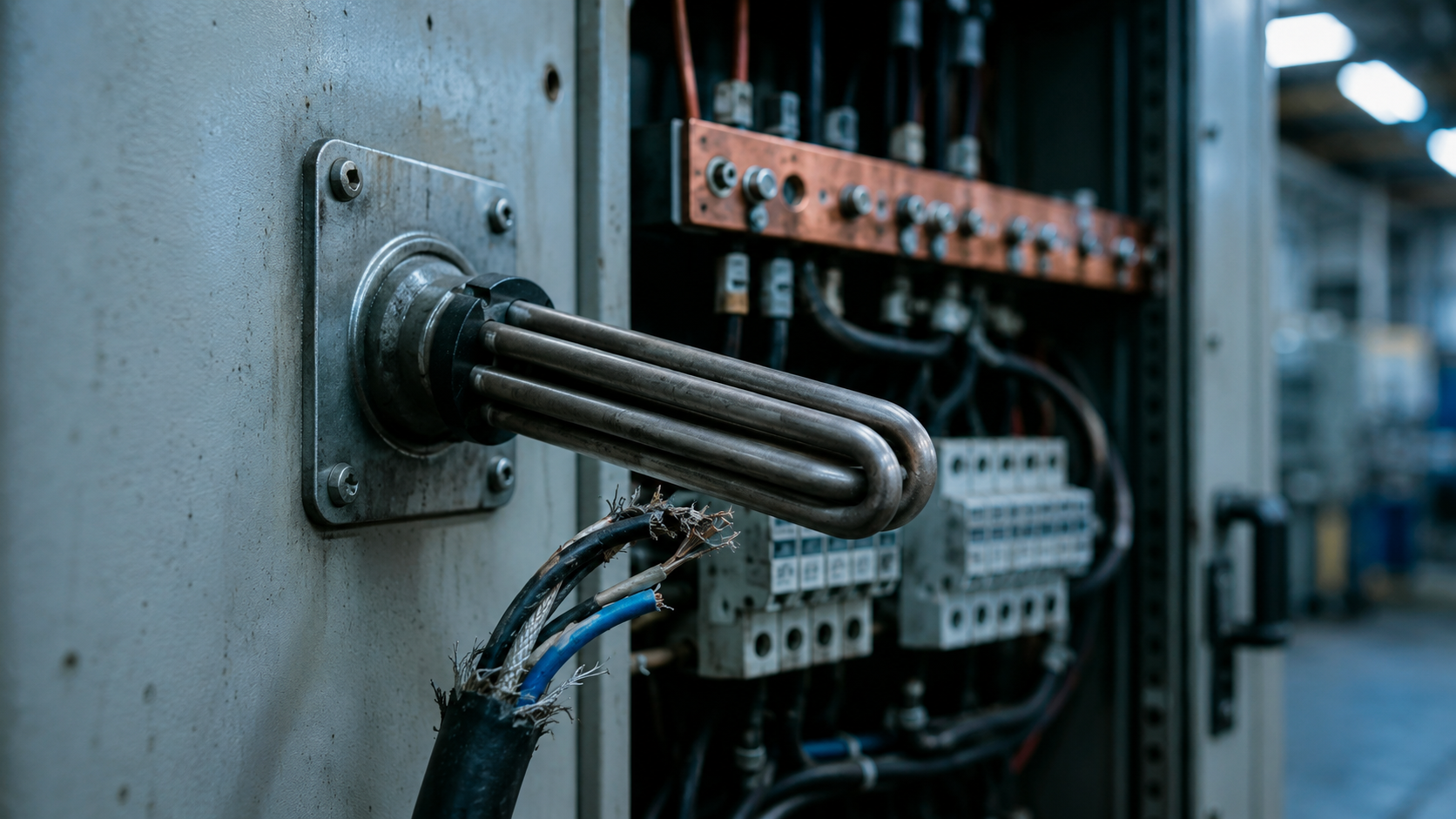

Фланцевый ТЭН 110×30 мм 3 фазы: параметры, расчёты и промышленные применения

Фланцевый ТЭН с габаритами присоединительного прямоугольника 110×30 мм и трёхфазным исполнением — это специализированный нагреватель для оборудования, где стандартный круглый блок-ТЭН не вписывается в посадочное место. В отличие от бытовых ТЭНов, промышленный вариант под 380 В требует точного расчёта мощности, выбора материала корпуса под химическую среду и учёта схемы подключения. Разберём технические характеристики, электрические параметры и реальные кейсы применения такого нагревателя.

Конструкция и геометрия: что означает размер 110×30 мм

Размер 110×30 мм — это ширина и высота прямоугольного фланца (пластины) из латуни или нержавеющей стали, на котором закреплены U-образные трубчатые элементы. В трёхфазном исполнении фланец содержит три, шесть или девять трубчатых петель (по числу фаз), объединённых в блок. Длина труб (погружаемая часть) может варьироваться от 200 до 2000 мм в зависимости от глубины бака или камеры.

Стандартный материал фланца — латунь ЛС59-1 с никелевым покрытием для защиты от коррозии в воде и маслах. Для агрессивных сред (кислоты, щёлочи, морская вода) применяется фланец из AISI 316L (03Х17Н14М2) или AISI 321 (08Х18Н10Т). Трубки ТЭНов — из AISI 304 (08Х18Н10) для воды до 200 °C, AISI 316L (03Х17Н14М2) для химреактивов или Inconel 600 (ХН78Т) для высокотемпературных газовых сред до 600 °C.

Электрические параметры и расчёт сопротивления для 3 фаз

Трёхфазный ТЭН 110×30 мм подключается по схеме «звезда» с нулевым проводом. Линейное напряжение — 380 В, фазное — 220 В. Мощность элемента задаётся заказчиком под конкретный объём нагреваемой среды.

Формула расчёта сопротивления одной ветви (фазы):
R_ветвь = U² / P_ветвь, где U = 220 В (фазное), P_ветвь = P_общ / 3.

Пример расчёта для ТЭНа 9 кВт (3 фазы):

• Мощность на одну фазу: 9 кВт / 3 = 3 кВт.
• Сопротивление ветви: 220² / 3000 = 16,13 Ом.
• Линейный ток: I = P / (√3 × U) = 9000 / (1,73 × 380) ≈ 13,7 А.
• Сечение питающего кабеля — не менее 2,5 мм² меди.

По ГОСТ 13268-88 допуск по мощности составляет +5/−10%, что даёт несимметричный допуск по сопротивлению от −4 до +11%. Для 9-киловаттного ТЭНа фактическое сопротивление ветви может быть от 14,5 до 17,9 Ом. При заказе «под чертёж» этот допуск учитывается, и завод подгоняет навивку спирали под номинал.

Примечание: таблица рассчитана для схемы «звезда» 380 В. Для схемы «треугольник» (3×380 В) сопротивление ветви будет в 3 раза выше, а ток — в √3 раза меньше.

Материалы корпуса: выбор под среду и температуру

Фланец 110×30 мм изготавливается из латуни или нержавейки. Латунь (ЛС59-1) — экономичный вариант для воды, антифриза, масел до 150 °C. Нержавеющий фланец из AISI 304 (08Х18Н10) — для пищевых сред (молоко, сок, пиво) и пара до 200 °C. Для сред с хлоридами (морская вода, рассолы, гипохлорит натрия) — только AISI 316L (03Х17Н14М2).

Материал трубчатых элементов выбирается по температуре поверхности:

• AISI 304 (08Х18Н10) — до 250 °C на поверхности трубки. Для воды, пара, нейтральных сред.
• AISI 321 (08Х18Н10Т) — до 450 °C. Для масла, битума, глицерина.
• AISI 316L (03Х17Н14М2) — до 400 °C. Для кислот (серная до 20%, фосфорная, уксусная).
• Inconel 600 (ХН78Т) — до 600 °C. Для горячего воздуха, азота, агрессивных газов.

Внутри ТЭНа — нихромовая спираль (Х20Н80) в магнезитовой засыпке (периклаз). Плотность засыпки — не менее 3,0 г/см³, что обеспечивает теплопередачу от спирали к трубке и исключает прогорание при удельной нагрузке до 8 Вт/см².

Промышленные применения фланцевого ТЭНа 110×30 мм

Прямоугольный фланец 110×30 мм применяется в оборудовании, где посадочное место имеет ограниченную высоту — например, в плоских баках, сушильных камерах, термопластавтоматах.

Кейс 1: Подогрев масла в экструдере.
ТЭН 110×30 мм, 3 фазы, 12 кВт, AISI 321 (08Х18Н10Т). Устанавливается в масляную ванну системы термостатирования экструдера. Температура масла — 180 °C, давление — 6 бар. Фланец — латунь с никелем. Срок службы — 3 года при работе 16 часов/сутки.

Кейс 2: Нагрев воды в пастеризаторе молока.
ТЭН 110×30 мм, 3 фазы, 9 кВт, AISI 304 (08Х18Н10). Установлен в пластинчатый теплообменник. Мощность подобрана так, чтобы скорость нагрева молока составляла 2 °C/мин. Фланец — нержавеющий, класс гигиены — без зазоров.

Кейс 3: Сушильная камера для пиломатериалов.
Два блока ТЭНов 110×30 мм по 15 кВт каждый, подключены параллельно. Общая мощность — 30 кВт. Температура воздуха — 80 °C, скорость потока — 5 м/с. Трубки из AISI 304 (08Х18Н10) с оребрением из алюминия для увеличения теплоотдачи.

Заказ под чертёж: почему серийный ТЭН не всегда подходит

Стандартные блок-ТЭНы с круглым фланцем (G2″, G3″) имеют диаметр фланца от 60 до 100 мм. Если в вашем оборудовании посадочное место — прямоугольное окно 110×30 мм, круглый фланец не встанет. Выход — изготовление фланцевого ТЭНа по геометрии вашего бака.

Что нужно для заказа:

1. Чертёж или эскиз фланца с размерами (110×30 мм, толщина 8–12 мм, расположение отверстий под болты).
2. Длина погружаемой части (от фланца до конца трубки).
3. Мощность и напряжение (380 В, 3 фазы).
4. Среда нагрева (вода, масло, пар, кислота, воздух).
5. Температура рабочей среды и максимальная температура поверхности трубки.

Если чертежа нет — завод может изготовить ТЭН по фотографии старого нагревателя или по размерам, снятым с посадочного места. Партия — от 1 штуки. Срок изготовления типового варианта — 5–10 рабочих дней.

Пример расчёта «было/стало»:
Было: серийный ТЭН 6 кВт с круглым фланцем G2″. Мощности не хватало для нагрева 200 л воды с 10 до 60 °C за 40 минут. Реальная мощность — 5,2 кВт (из-за допуска).
Стало: изготовили ТЭН 110×30 мм на 9 кВт по чертежу заказчика. Время нагрева сократилось до 25 минут. Фланец — прямоугольный, под существующие отверстия.
