Видео: детали крупным планом

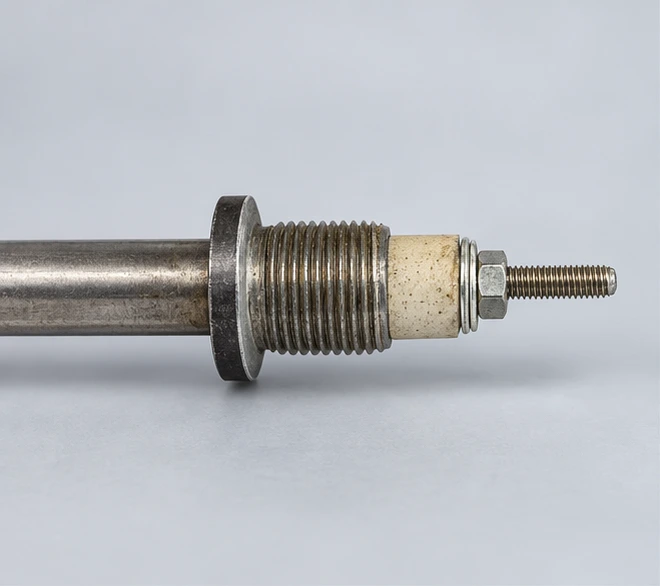

В ролике сохранено исходное голосовое объяснение. Реалистичные изображения сменяются по ходу рассказа, а обозначения размеров вынесены на экран.

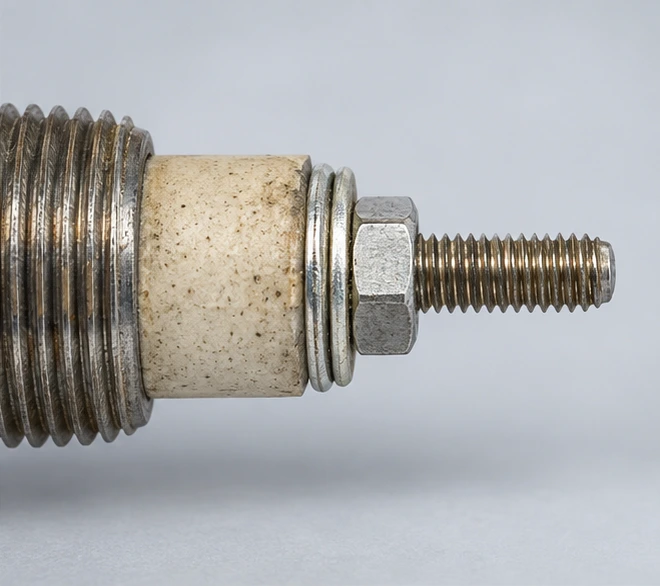

Контактная шпилька, гайка М4 и две шайбы
Контактная шпилька — электрический вывод нагревателя. На показанном узле установлены маленькая гайка и две шайбы. Гайка служит для зажима контактного соединения; это не монтажная гайка, которой ТЭН крепят к оборудованию.
М4 обозначает резьбу с номинальным диаметром 4 мм. Число не показывает ни размер под ключ, ни длину гайки или шпильки. Эти размеры при необходимости указывают отдельно.
Керамический изолятор
Между контактной частью и металлическим монтажным узлом находится керамическая деталь. Она изолирует вывод от корпуса в зоне выхода. В исходном разборе показана съёмная керамика.
При подборе замены проверяют её форму, наружный диаметр и посадку, а также состояние контактного узла. По одному внешнему изображению нельзя установить марку керамики или допустимую рабочую температуру.

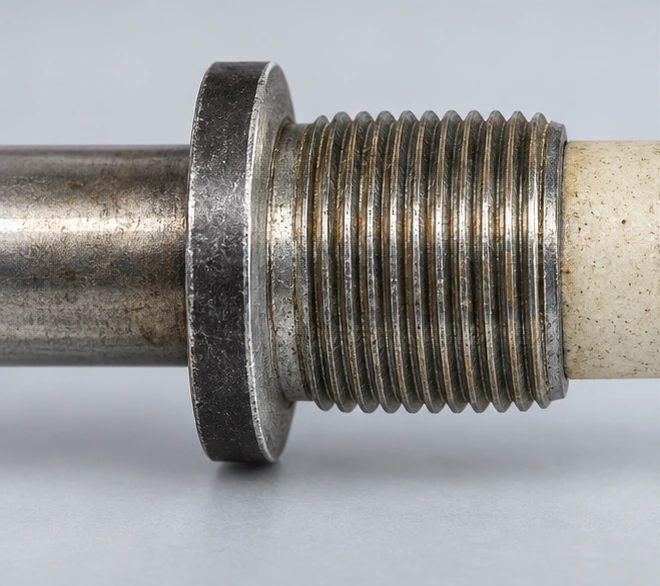

Монтажный штуцер и упорное кольцо
Резьбовой штуцер относится к механическому креплению нагревателя. Со стороны трубки рядом с ним расположено упорное кольцо — буртик, образующий опорную поверхность. Не следует путать эту часть с контактной шпилькой.
В видео размер резьбы штуцера назван примерно М16. Поэтому в ролике и статье использовано обозначение ≈М16. До изготовления резьбу нужно подтвердить: измерить наружный диаметр, определить шаг и сверить посадку с ответной деталью. Подбирать гайку только по визуальному сходству нельзя.

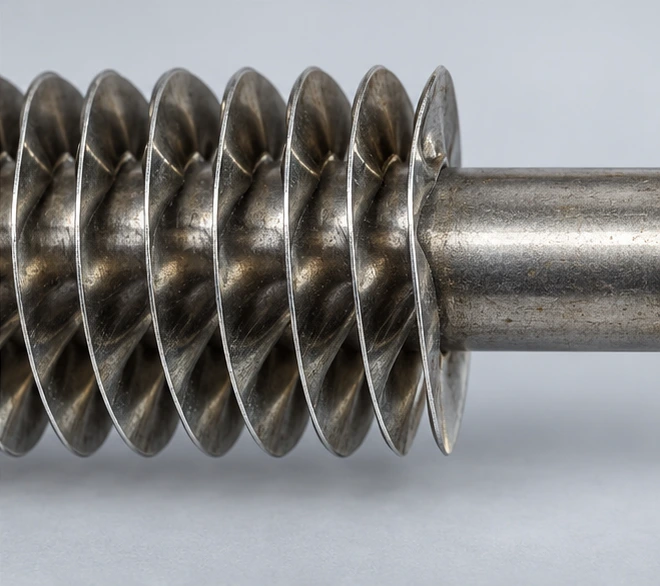

Трубка Ø13 мм и спиральное оребрение
Для трубки показанного ТЭНа в объяснении указан диаметр 13 мм. Это диаметр самой трубки, а не наружный размер нагревателя по рёбрам. Диаметр по оребрению нужно измерять отдельно, чтобы проверить зазор в оборудовании.
Металлическая лента навивается вокруг трубки и увеличивает наружную поверхность теплообмена. Для подбора оребрённого нагревателя важны не только размеры, но и условия отвода тепла: рабочая среда, температура и наличие обдува. По фотографии нельзя определить допустимую мощность.
Размеры образца: что известно из видео
| Узел | Обозначение | Что оно означает |
|---|---|---|
| Контактная гайка | М4 | Метрическая резьба контактного крепежа |
| Монтажный штуцер | ≈М16 | Приблизительная оценка автора; диаметр и шаг нужно проверить |
| Трубка | Ø13 мм | Диаметр трубки, названный в видео |
| Шайбы на выводе | 2 шт. | Количество шайб в показанном узле |
Длина резьбы, шаг резьбы штуцера, наружный диаметр оребрения, длина холодной зоны и общая длина нагревателя в этой таблице не заданы. Их нельзя восстановить точно по реалистичному изображению.
Что важно проверить перед заказом
Основание разбора: видео образца и голосовое объяснение его устройства. М4 и Ø13 мм приведены по словам автора, а ≈М16 — как приблизительное значение. Изображения в статье являются визуализациями, а не фотографиями измеренного изделия.
Зависит от оборудования: мощность, напряжение, длина и форма ТЭНа, материал оболочки, параметры оребрения и условия теплоотвода.
Нужно измерить: обе резьбы и их шаг, длину монтажной резьбы и вывода, диаметр трубки и диаметр по рёбрам, общую длину и посадочные размеры. Отдельно проверяют схему подключения и доступное место под контактное соединение.
Какие данные отправить для изготовления
- Фото всего ТЭНа и крупные планы контактного и монтажного узлов.
- Чертёж либо размеры с указанием мест измерения.
- Рабочее напряжение, мощность и схему подключения.
- Описание среды, температуры и обдува.
- Материал оболочки и требования к креплению, если они известны.
Если сохранился неисправный нагреватель, образец вместе с размерами помогает точнее согласовать замену. Одного обозначения «оребрённый ТЭН Ø13» для повторения изделия недостаточно.
