Что показано на фотографии

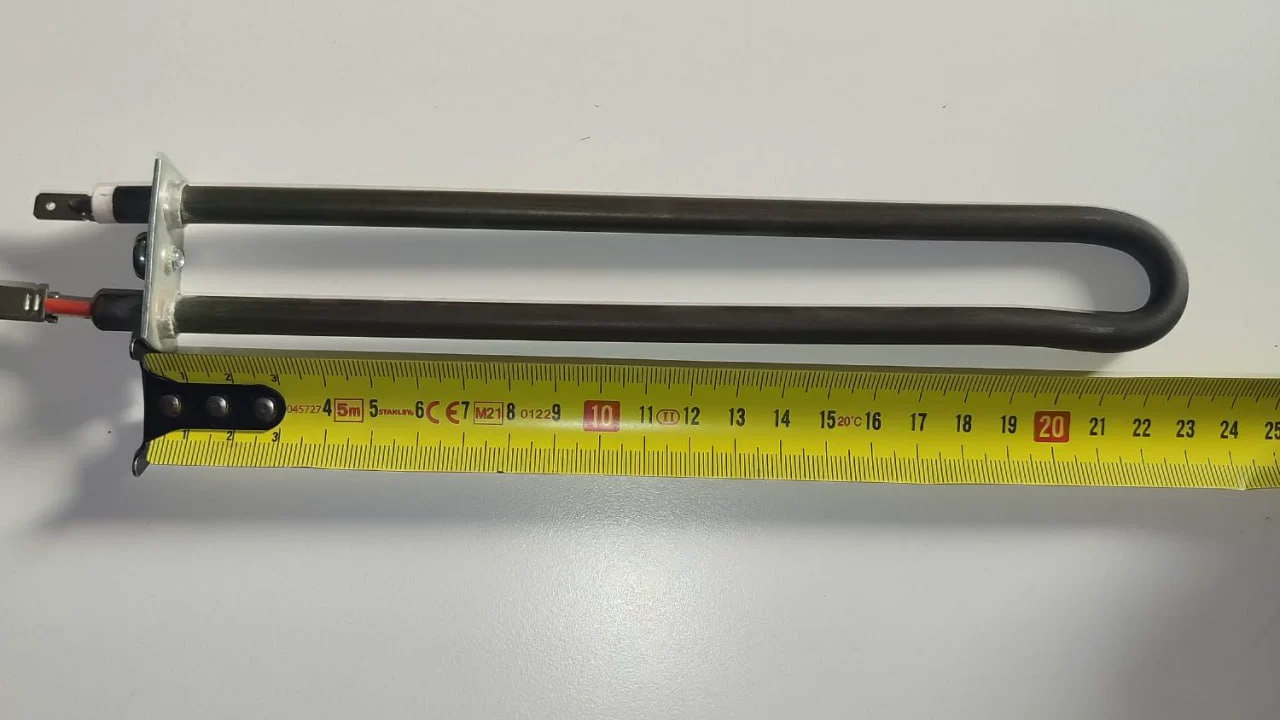

На фотографии — U-образный трубчатый электронагреватель с монтажной планкой, изолированными выводами и плоскими клеммами. По внешнему виду можно определить форму, способ крепления и тип контактов, но нельзя достоверно установить мощность, напряжение и допустимую рабочую среду. Эти параметры проверяют по маркировке, документации или измерениям.
Как устроен ТЭН-резистор
- Металлическая трубка защищает внутренние детали и передаёт тепло рабочей среде.
- Нагревательная спираль выполняется из сплава с высоким электрическим сопротивлением.
- Электроизоляционный наполнитель отделяет спираль от оболочки и проводит тепло; часто применяют уплотнённый оксид магния.
- Контактные стержни и клеммы служат для подключения питания.
- Монтажная планка, штуцер или фланец фиксируют нагреватель в оборудовании.
Спираль не должна соприкасаться с металлической оболочкой. Иначе появляется утечка тока или пробой на корпус.
Как работает резистивный нагрев
После подачи напряжения ток проходит через внутреннюю спираль. Из-за электрического сопротивления она нагревается, тепло проходит через наполнитель и трубку, а затем передаётся воде, воздуху, маслу или детали оборудования.
Ориентировочное сопротивление исправного ТЭНа рассчитывают по формуле R = U² / P, где R — сопротивление в омах, U — напряжение в вольтах, P — мощность в ваттах.
Чем ТЭН отличается от обычного резистора
| Критерий | ТЭН | Электронный резистор |
|---|---|---|
| Основная задача | Получать и передавать тепло | Ограничивать ток, делить напряжение, задавать режим схемы |
| Мощность | От десятков ватт до десятков киловатт и выше | Чаще доли ватта или единицы ватт |
| Конструкция | Спираль, изоляционный наполнитель, металлическая оболочка, крепление | Резистивный элемент в компактном корпусе |
| Рабочая среда | Вода, воздух, масло, металл и другие среды — по расчёту | Электронная схема |
Поэтому выражение «ТЭН-резистор» понятно по смыслу, но в техническом задании правильнее писать «трубчатый электронагреватель» или «резистивный нагреватель».
Где применяются ТЭНы
- в водонагревателях, котлах и баках;
- в электропечах и сушильных шкафах;
- в вентиляционных и воздушных установках;
- в пищевом, упаковочном и лабораторном оборудовании;
- в пресс-формах, ваннах и промышленных ёмкостях.
Конструкция зависит от среды. Нагреватель, рассчитанный на воду, нельзя автоматически использовать в воздухе: слабый теплоотвод может вызвать быстрый перегрев.
Как проверить ТЭН мультиметром
Перед измерениями оборудование полностью отключают от сети, а провода снимают с выводов нагревателя.
- Измерьте сопротивление между силовыми контактами.
- Сравните результат с расчётным значением по мощности и напряжению.
- Проверьте отсутствие электрического контакта между каждым выводом и металлической оболочкой.
Обрыв между контактами обычно указывает на перегоревшую спираль. Аномально малое сопротивление может означать короткое замыкание. Изоляцию надёжнее проверять мегомметром: обычный мультиметр не всегда обнаруживает утечку, которая проявляется под рабочим напряжением.
Что важно проверить перед заказом
Подтверждено по фотографии: U-образная форма, монтажная планка, изолированные выводы и плоские клеммы.
Зависит от технической задачи: мощность, материал оболочки, длина активной и холодных зон, допустимая поверхностная нагрузка.
Нужно уточнить до изготовления: рабочее напряжение, нагреваемую среду, температуру, точные размеры, схему подключения и параметры крепления.
Какие данные нужны для подбора
- напряжение и требуемая мощность;
- вода, воздух, масло или другая рабочая среда;
- форма, общая длина и диаметр трубки;
- материал оболочки;
- размеры монтажной планки, фланца или штуцера;
- длина холодных зон возле выводов;
- тип контактов и рабочая температура.
Два одинаковых по форме ТЭНа могут иметь разную мощность, распределение нагрева и допустимую нагрузку. Поэтому одной фотографии и общей длины для безопасной замены недостаточно.
