Надпись на старом нагревателе помогает найти замену, но не заменяет проверку посадки и условий работы. Вот что сфотографировать и измерить до заказа.

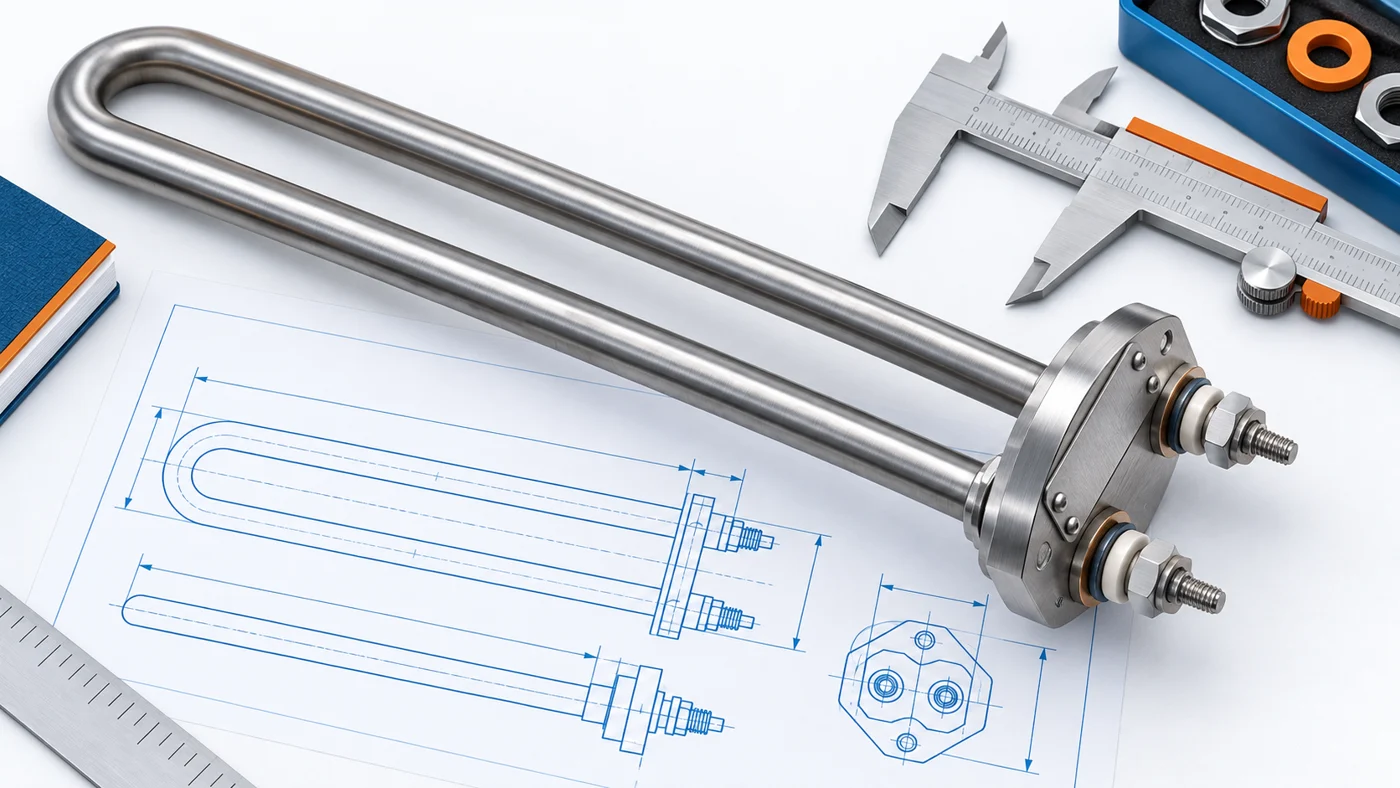

Иллюстрация, не чертёж конкретного изделия.
Короткий ответ
Перепишите маркировку целиком и отдельно подтвердите мощность, напряжение, форму и размеры крепления. Обозначения разных изготовителей могут отличаться. По одной фотографии надписи нельзя надёжно определить все размеры, материал оболочки и схему подключения.
Что искать на шильдике и оболочке
Сначала сфотографируйте табличку оборудования и надпись на самом ТЭНе. Это разные источники: на табличке установки может стоять суммарная мощность, а на элементе — мощность одной секции.
- Мощность: перепишите значение вместе с единицами — Вт или кВт. Не складывайте мощности секций, пока не понятна схема.
- Напряжение: различайте напряжение отдельного элемента и питающей сети. Обозначение «380 В» на установке само по себе не определяет напряжение на каждой спирали.
- Обозначение изделия: передайте весь код, включая буквы, дефисы и дроби. Не пытайтесь расшифровать неразборчивый знак по догадке.
- Изготовитель и модель оборудования: приложите отдельно, если сохранились.
Какие размеры проверить независимо от маркировки
Нужны общий вид, длина погружения, диаметр трубки, форма изгиба и расстояния между трубками. Для резьбы укажите наружный диаметр и шаг либо подтверждённое обозначение. Размер ключа не является размером резьбы.
У фланца проверьте наружный диаметр, толщину, количество и диаметры отверстий, расстояния между ними и уплотнение. Обведите фланец на бумаге или приложите эскиз с размерами: наклонная фотография искажает геометрию.
Если надпись стёрлась
Отправьте читаемые фото с нескольких сторон, размеры крепления и табличку оборудования. Неизвестные значения так и подпишите: «мощность неизвестна», «материал не подтверждён». Для окончательного согласования может понадобиться образец или чертёж.
Не соскабливайте металл ради чтения кода и не подключайте снятый элемент для проверки. Осмотр и измерения выполняют при отключённом питании; электрические испытания — квалифицированный специалист.
Пример сообщения на расчёт
Нужен аналог ТЭНа для бака с водой. Фото элемента и шильдика приложены. Напряжение элемента — ___ В, мощность — ___ кВт. Длина погружения — ___ мм, диаметр трубки — ___ мм. Крепление — ___. Вода нагревается от ___ до ___ °C, режим — ___. Количество — ___ шт. Неизвестные параметры: ___.
Что важно проверить перед заказом
Подтверждено: читаемые значения на табличке и измеренные размеры. Зависит от задачи: материал оболочки, активная зона, мощность и защита. До изготовления: согласуйте чертёж, среду, рабочую температуру и схему подключения. Старый образец мог быть подобран неправильно — его повторение не гарантирует устранения причины поломки.
Коротко о главном: видео
Частые вопросы
Достаточно ли фото шильдика для заказа?
Для предварительного обсуждения — да. Для подтверждения изготовления нужны размеры, крепление, рабочая среда и электрические параметры.
Почему нельзя выбирать только по мощности?
Два нагревателя одинаковой мощности могут различаться напряжением, посадкой, материалом оболочки и допустимой средой.
Что делать, если маркировка стёрлась?
Прислать фото, размеры, табличку оборудования и описание режима работы. Неизвестные параметры нужно отметить, а не угадывать.
Можно ли определить резьбу по размеру ключа?
Нет. Нужны диаметр и шаг резьбы либо подтверждённое обозначение по документации.
