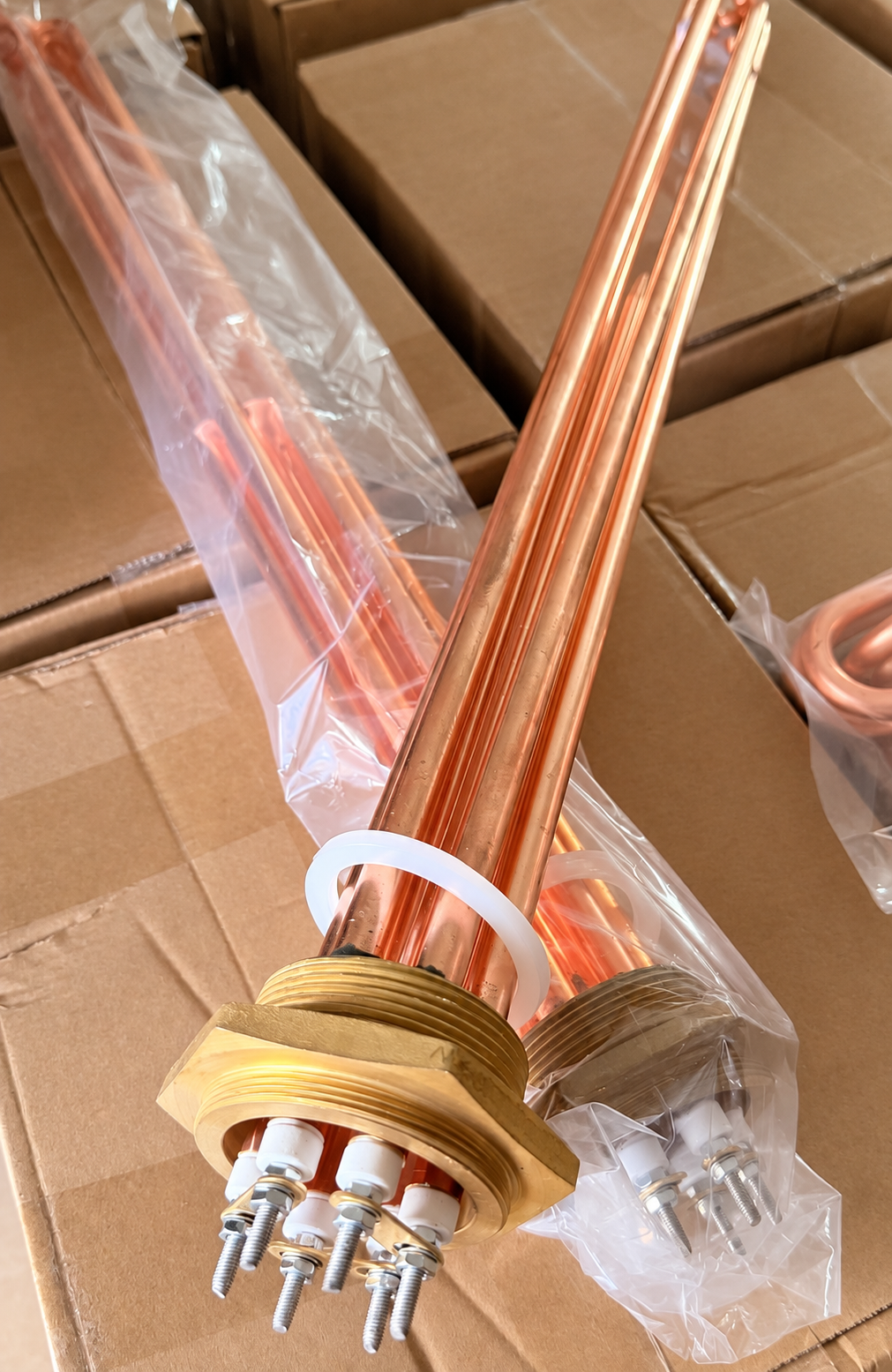

Как устроен медный ТЭН
Снаружи находится герметичная медная трубка. Внутри расположена резистивная спираль, а пространство между спиралью и оболочкой заполнено электроизоляционным теплопроводным материалом — обычно уплотнённым оксидом магния. Выводы проходят через изоляторы и подключаются к сети.
Слово «медный» относится именно к наружной оболочке. Спираль внутри не делают из меди: для неё применяют электрические сопротивительные сплавы.
Где применяют медные ТЭНы
- накопительные водонагреватели и бойлеры;
- баки и ёмкости с технической водой;
- моечные и промывочные установки;
- электрокотлы и водяные нагревательные узлы;
- резьбовые и фланцевые блоки ТЭНов;
- оборудование, где требуется изготовление по образцу или чертежу.
Для масла, воздуха, щелочей, кислот, солевых растворов и других сред материал выбирают отдельно. Медь нельзя считать универсальной оболочкой только потому, что старый элемент был похож по цвету.
Преимущества медной оболочки
- Высокая теплопроводность. Тепло быстро проходит через стенку оболочки к воде.
- Хорошая формуемость. Из трубки можно получать U-образные, петлевые и другие конфигурации.
- Практичность для чистой воды. Медные оболочки широко применяются в бытовых и промышленных погружных нагревателях.
- Удобная типовая конструкция. Резьбовой узел или фланец можно изготовить по размерам посадочного места.
Ограничения: вода, коррозия и накипь
Материал оболочки должен быть совместим с жидкостью. В чистой воде успешно применяются и медные, и нержавеющие оболочки, но при добавках, хлоридах, необычном pH или высокой химической активности подбор меняется. Для агрессивных сред могут потребоваться нержавеющая сталь, Incoloy, титан или другой материал.
Жёсткая вода образует на поверхности слой солей. Накипь работает как теплоизоляция: вода нагревается хуже, а оболочка и спираль становятся горячее. Поэтому важны не только материал, но и допустимая нагрузка на поверхность, температура, циркуляция и периодическая очистка.
Медь или нержавеющая сталь
| Критерий | Медная оболочка | Нержавеющая оболочка |
|---|---|---|
| Теплопроводность | Выше | Ниже |
| Типовая среда | Чистая вода при подтверждённой совместимости | Вода и ряд сред — по конкретной марке стали |
| Стойкость | Зависит от состава воды и контакта с другими металлами | Зависит от марки стали, хлоридов, температуры и сварных зон |
| Главный принцип выбора | Материал выбирают по химии среды, температуре, нагрузке и условиям монтажа, а не только по цене | |
Что важно проверить перед заказом
Подтверждено: форма и посадочные размеры образца, тип крепления, количество трубок, расположение выводов.
Зависит от технической задачи: материал оболочки, мощность, длина активной зоны, удельная нагрузка, наличие термостата и гильзы датчика.
Нужно уточнить до изготовления: состав и жёсткость воды, рабочую и максимальную температуру, напряжение, наличие циркуляции, допустимые габариты, резьбу или фланец и схему подключения.
Почему ТЭН выходит из строя раньше срока
- включение без полного погружения активной части;
- толстый слой накипи;
- слишком высокая удельная поверхностная нагрузка;
- несовместимость оболочки со средой;
- неправильное напряжение или схема подключения;
- отсутствие рабочего термостата и независимой защиты от перегрева.
Какие данные прислать для изготовления
- Фото старого ТЭНа и места установки.
- Мощность, напряжение и схему подключения.
- Общую длину, длину погружения и размеры активной зоны.
- Диаметр трубки, форму и межосевые расстояния.
- Размер и шаг резьбы либо чертёж фланца.
- Описание жидкости, рабочую температуру и условия циркуляции.
- Требования к выводам, датчику, термостату и уплотнению.
Водяной ТЭН: конструкции, применение и удельная нагрузка · Удельная мощность ТЭНа для воды, масла и воздуха · Сухой керамический ТЭН: полный гид
При подготовке использованы общие инженерные рекомендации по выбору оболочки погружных нагревателей, включая материалы Indeeco и Copper Development Association. Конкретную конструкцию подтверждают расчётом и техническим заданием.
