Короткий ответ
Для заказа ТЭНа по образцу отправьте фото, маркировку, размеры крепления и трубки, питание и условия работы. Образец помогает восстановить геометрию, но не заменяет согласование материала и конструкции.
Как снять размеры старого ТЭНа для заказа аналога
Старый нагреватель помогает восстановить посадку, но его изношенная форма и повреждения не всегда соответствуют исходной конструкции. Образец осматривают и измеряют при отключённом питании; электрические проверки поручают специалисту.
- Снимите общий вид. Сфотографируйте изделие с нескольких сторон, отдельно крепление, выводы, маркировку и табличку оборудования. Не пытайтесь определить точный размер по перспективной фотографии.
- Проверьте посадку. Измерьте резьбу или фланец, положение отверстий и уплотнение. По возможности приложите размеры самого посадочного места, а не только снятого изделия.
- Зафиксируйте габариты. Укажите диаметр трубки, длину погружения и расстояния между осями. Если деталь деформировалась, отметьте это: повреждённую геометрию нельзя автоматически повторять.
- Опишите режим. Что нагревается, до какой температуры, есть ли циркуляция и контроль уровня, как быстро вышел из строя прежний элемент.
- Согласуйте аналог. Подтвердите размеры, питание, материал и активную зону на согласованном чертеже. По внешнему сходству нельзя гарантировать взаимозаменяемость.
Почему «сделайте точно такой же» иногда не решает проблему
Повтор старой детали может повторить и причину отказа: неподходящий материал, недостаточное охлаждение или ошибку электрической схемы. Если ТЭН служил слишком мало, вместе с образцом отправьте описание поломки и условий работы. Производственный аналог должен соответствовать оборудованию и среде, а не только фотографии.
Чек-лист отправки образца
- Согласуйте, нужен ли физический образец, прежде чем отправлять его.
- Приложите контакт, номер заявки, фотографии до упаковки и перечень деталей.
- Защитите выводы и тонкие трубки от изгиба при перевозке.
- Отметьте, какие размеры проверены, а какие восстановлены приблизительно.
- Укажите количество изделий и желаемый срок; окончательный срок согласуют после проверки задачи.
Что важно проверить перед заказом

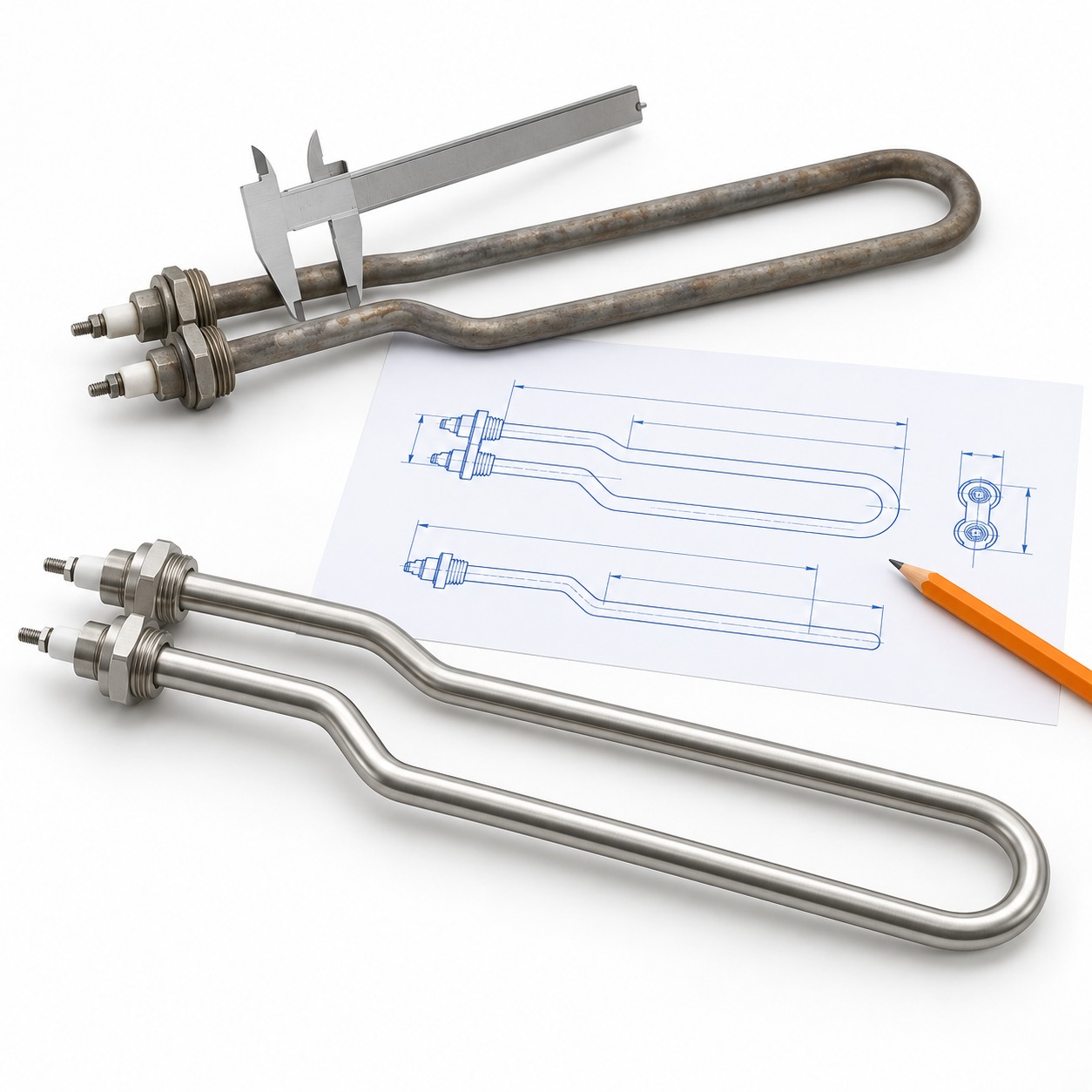

Подтверждено: измеренные размеры и читаемая маркировка можно использовать как исходные данные. Зависит от задачи: возможность изготовления аналога, выбор оболочки и допустимая нагрузка поверхности. До изготовления: согласуйте чертёж и электрические параметры. Фото не подтверждает марку металла, состояние изоляции и причину поломки. Иллюстрация поясняет подбор по образцу и не является фотографией конкретной поставки.
Рассчитать изготовление ТЭНа по образцу
Есть чертёж? Откройте список параметров для производства. Повторился отказ? Проверьте девять возможных причин поломки.
Связанные материалы
Эти страницы закрывают соседние запросы: подбор, диагностику, расчет и заказ нагревателя.
Частые вопросы
Можно ли заказать аналог только по фото?
Фото подходит для первого обсуждения. Для подтверждения изготовления нужны размеры, крепление, питание, среда и согласованная конструкция; иногда требуется физический образец.
Нужно ли повторять деформацию старой детали?
Нет. Повреждения и деформации отмечают отдельно, а рабочую геометрию уточняют по оборудованию и согласованному чертежу.
Можно ли определить материал оболочки по цвету?
Надёжно определить марку металла по фотографии нельзя. Нужны документация, подтверждение материала или отдельное согласование.
Что прислать, если старый ТЭН быстро сгорел?
Кроме фото и размеров, описание среды, температуры, циркуляции, контроля уровня, схемы питания и обстоятельств отказа.
