Этот материал собран как рабочая инструкция для инженера, снабженца или владельца оборудования. Он помогает понять, подходит ли сухой ТЭН для задачи, и подготовить данные для точного расчёта.
Короткий ответ
Сухой керамический ТЭН — наборный нагреватель, в котором резистивная спираль размещена на керамических изоляторах. Он может нагревать воздух напрямую или передавать тепло жидкости через металлическую защитную колбу. Ключ к правильному подбору — не название оборудования, а геометрия, напряжение, мощность и условия теплоотдачи.
Что вы хотите узнать?
Где применяется сухой ТЭН
💧
Жидкость через колбу
Вода, масло и технологические жидкости нагреваются через защитную металлическую гильзу: нагреватель не контактирует со средой напрямую.
🔧
Замена по образцу
Нестандартный или снятый с производства элемент можно повторить по старому образцу, фотографиям и контрольным размерам.
Важно: конкретную совместимость определяет конструкция оборудования. Сухой ТЭН нельзя считать универсальной заменой любого трубчатого нагревателя.
Как устроен сухой керамический нагреватель
Рабочая спираль уложена на керамические изоляторы, собранные в цилиндр. Керамика электрически изолирует витки и формирует геометрию элемента. На концах находятся выводы для подключения, а часть длины может быть холодной зоной.
Активная зона L1
Участок, где выделяется основное тепло. Он должен находиться в рабочей зоне оборудования.
Холодная зона L2
Участок возле выводов с пониженным тепловыделением для защиты подключения.
Защитная колба
Отделяет нагреватель от жидкости и позволяет заменить элемент без прямого контакта со средой, если это допускает узел.
Параметры, которые определяют подбор
| Параметр | Что влияет | Что указать |
|---|---|---|
| Диаметр | Посадка и теплоотдача | Фактический D; типовые исполнения Ø36, 46, 56 мм |
| Длина | Размещение активной зоны | Общая L, активная L1, холодная L2 |
| Питание | Схема и сопротивление | 220 или 380 В, число фаз |
| Мощность | Скорость нагрева и температура | Мощность старого элемента или условия расчёта |
| Среда | Допустимая тепловая нагрузка | Воздух, жидкость через колбу, печь |
| Выводы | Монтаж и подключение | Фото, размеры и расположение контактов |
Для применяемых нами исполнений ориентиры: 220/380 В, температура поверхности 400–600 °C и удельная нагрузка до 9 Вт/см². Точное значение рассчитывается под условия теплоотдачи.

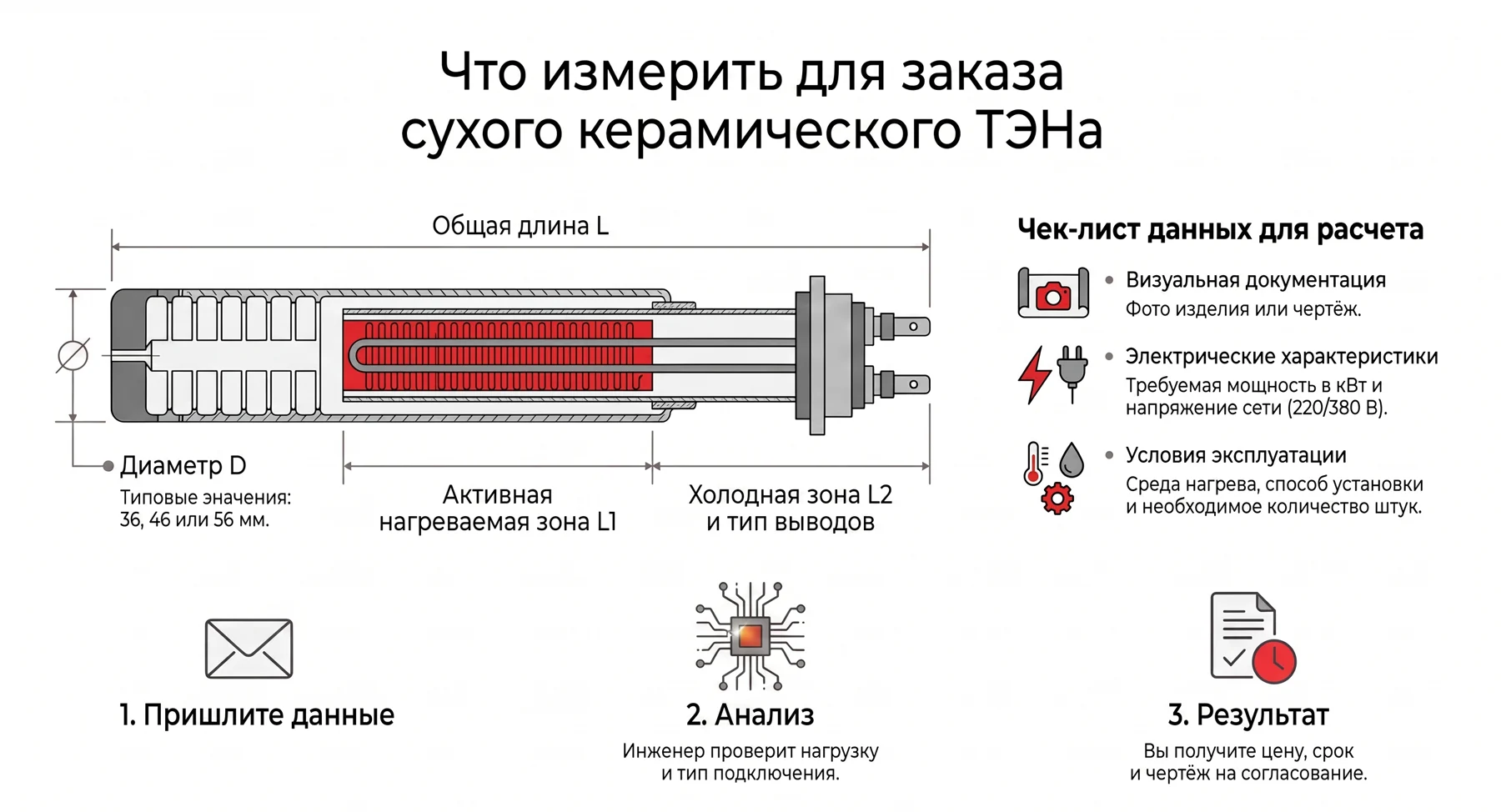

Что измерить для точного расчёта
- L — полная длина нагревателя без свободных проводов.
- D — наружный диаметр керамической сборки.
- L1 — длина активной нагревательной зоны.
- L2 — холодная зона со стороны выводов.
- Напряжение, мощность, число фаз и схема подключения.
- Фото элемента целиком, выводов, шильдика и места установки.
Как заменить сухой ТЭН: безопасная последовательность
Обесточьте оборудование
Отключите питание штатным аппаратом и убедитесь в отсутствии напряжения. Работы по подключению должен выполнять квалифицированный специалист.
Зафиксируйте старое подключение
Сфотографируйте маркировку, перемычки, провода, клеммы и положение элемента до разборки.
Проверьте причину отказа
До установки нового элемента проверьте термостат, контакторы, датчики, обдув или уровень жидкости. Иначе новый ТЭН может повторить судьбу старого.
Сравните геометрию
Сверьте диаметр, длину, активную и холодную зоны, тип выводов и электрические параметры.
Установите без механического усилия
Элемент должен входить в колбу или посадочное место свободно. Не используйте керамическую сборку как рычаг и не допускайте ударов.
Выполните контрольный пуск
Проверьте ток, работу автоматики и фактический отвод тепла. Для воздушного нагрева сначала обеспечьте предусмотренный обдув.
Шесть ошибок, из-за которых ТЭН быстро выходит из строя
- Включение воздушного нагревателя без расчётного обдува.
- Несовпадение напряжения или схемы подключения.
- Активная зона оказалась в холодной части колбы или вне потока.
- Установка элемента большего диаметра с натягом.
- Перегрев клемм из-за слабого контакта.
- Замена нагревателя без проверки автоматики и причины предыдущего отказа.
Не делайте пробный пуск «на столе» без теплоотвода. Температура спирали растёт очень быстро, и исправный элемент можно повредить за короткое время.
Видеогид: сухой ТЭН за несколько минут
Видеообзор готовится
После обработки здесь появится наглядный разбор применения, замеров и замены.
После обработки здесь появится наглядный разбор применения, замеров и замены.
Когда достаточно фото, а когда нужен чертёж
Фото и размеров достаточно для предварительной оценки и повторения несложного образца. Чертёж нужен, если важны несколько зон нагрева, специальная геометрия выводов, ограниченное место монтажа или нестандартная схема подключения.
Лучший пакет для расчёта: фото изделия и шильдика, эскиз с L/D/L1/L2, напряжение, требуемая мощность, среда и рабочая температура.
Частые вопросы
Где применяется сухой керамический ТЭН?
Для нагрева воздуха, в печах и сушильных установках, а также для нагрева жидкостей через защитную колбу, если конструкция оборудования это предусматривает.
Какие размеры нужны для изготовления?
Общая длина L, диаметр D, активная зона L1, холодная зона L2, напряжение, мощность и тип выводов.
Можно ли заказать без чертежа?
Да. Для предварительного подбора пришлите фото старого нагревателя, шильдика и посадочного места вместе с основными размерами.
Можно ли заменить обычный ТЭН сухим?
Только если оборудование рассчитано на защитную колбу и совпадают посадочные и электрические параметры. Универсальной взаимозаменяемости нет.
Нужно повторить нагреватель или рассчитать новый?
Пришлите фото, размеры и условия работы. Изготовим сухой керамический ТЭН на заказ от одной штуки.
