Что показывает удельная нагрузка
Удельная поверхностная нагрузка показывает тепловой поток с активной поверхности элемента. Для гладкого трубчатого ТЭНа её оценивают по формуле q = P / (π × D × Lн), где P — мощность, D — диаметр оболочки, Lн — активная нагреваемая длина. Холодные концы в расчёт не включают.
Например, ТЭН 2 кВт диаметром 10 мм и активной длиной 1000 мм имеет площадь около 314 см² и нагрузку примерно 6,37 Вт/см².
Почему среда меняет конструкцию
Вода быстро снимает тепло, масло отводит его хуже и может коксоваться, а воздух требует большой поверхности или организованного движения. Поэтому одинаковые 2 кВт можно безопасно распределить по длинному элементу, но опасно сосредоточить на коротком участке при слабом теплоотводе.

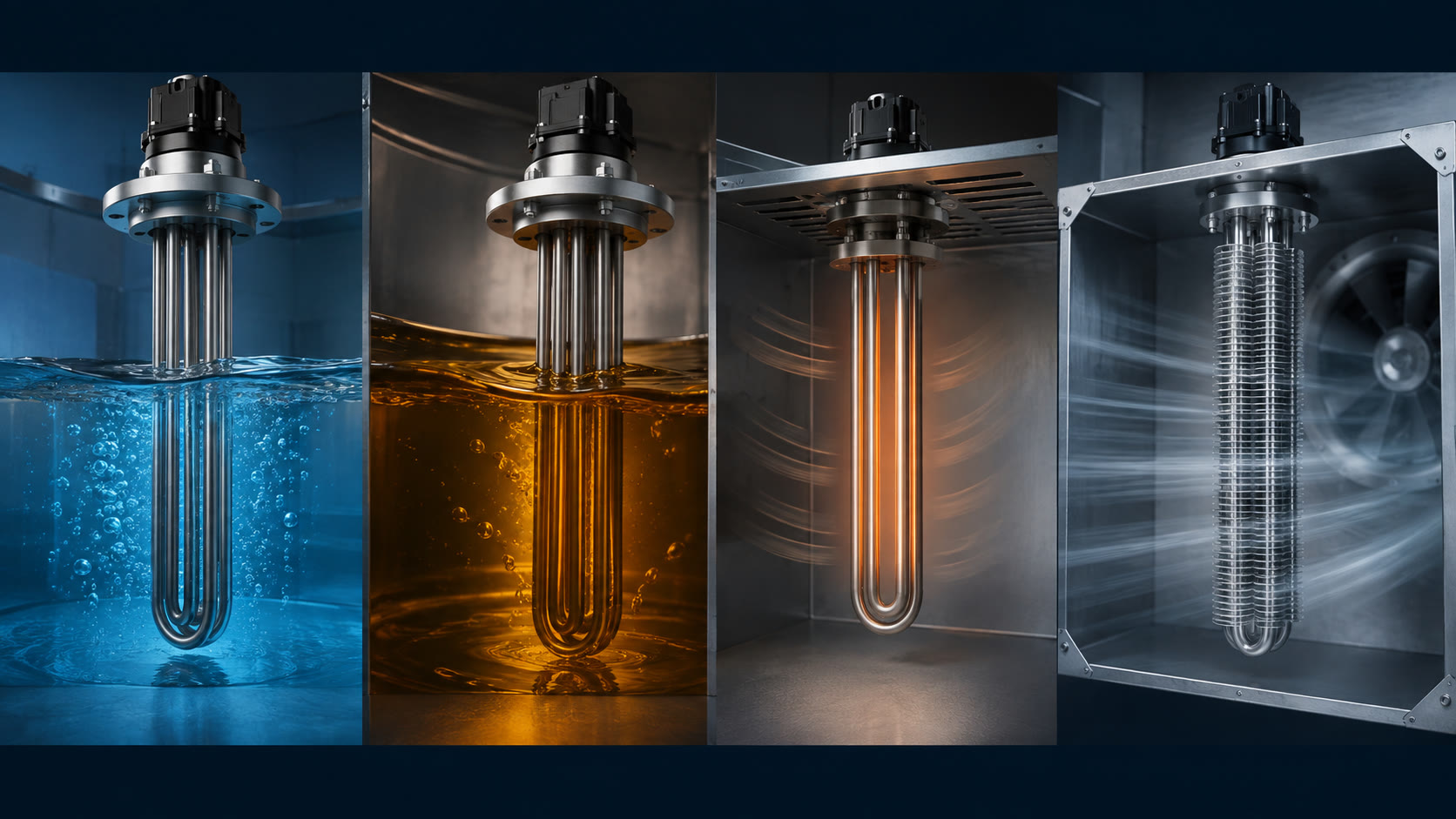

Сравнение четырёх режимов
| Среда | Ориентир | Типичная конструкция | Главный риск |
|---|---|---|---|
| Вода | 6–12 Вт/см² | Погружной гладкий ТЭН | Накипь, сухой ход |
| Масло | 1–3,5 Вт/см² | Длинный низконагруженный ТЭН | Коксование, перегрев |
| Спокойный воздух | 2–4 Вт/см² | Гладкий ТЭН | Застой горячего воздуха |
| Принудительный обдув | 3–6 Вт/см² | Оребрённый ТЭНР | Остановка или перекос потока |
Почему это только ориентиры
Допустимая нагрузка снижается с ростом температуры среды и оболочки. Для воды учитывают накипь и циркуляцию, для масла — вязкость при холодном запуске, для воздуха — скорость и равномерность потока. Рабочее значение проверяют по условиям эксплуатации и таблицам производителя.
Какие данные нужны для расчёта
- точная среда и её свойства;
- начальная и рабочая температура;
- объём либо расход;
- время нагрева и теплопотери;
- напряжение и число фаз;
- диаметр, активная длина и материал оболочки;
- циркуляция, обдув и аварийные защиты.
Водяной ТЭН: конструкции, применение и удельная нагрузка · Масляный ТЭН: как выбрать мощность и не закоксовать масло · Воздушный ТЭН: гладкий для спокойного воздуха или оребрённый для обдува
Ориентиры по удельной нагрузке приведены для первичной инженерной оценки по справочным материалам Chromalox и Watlow. Конкретный ТЭН подбирают по фактическим условиям работы.
