Характеристики
| Тип | ТЭН |
|---|---|
| Оборудование | Печь Pizza Oven |
| Мощность | 0,4 кВт |
| Напряжение | 220 В |
Где стоит такой нагреватель
Микроволновая печь с грилем
Узел: трубчатый гриль-элемент в верхней части камеры (альтернатива - компактная кварцевая трубка под решёткой, либо гибрид: кварцевая лампа сверху и ТЭН снизу). Какой ТЭН ставят: ТЭНовый гриль (трубка со спиралью внутри, дёшев, но занимает полезный объём камеры и требует частой очистки) или кварцевый (компактнее, быстрее нагревается,… Почему отказывает: нагар от жира на спирали ТЭН-гриля при недостаточно частой очистке, перегорание спирали при долгой работе без остывания между циклами.
Мини-печь настольная
Узел: отдельные открытые ТЭН сверху и снизу камеры, включаются раздельно или вместе по режимам. Какой ТЭН ставят: открытый трубчатый, верхний и нижний разной мощности; общая мощность моделей 1300-1550 Вт. Почему отказывает: открытая спираль повреждается механически при чистке, перегорает при касании продуктами или фольгой.

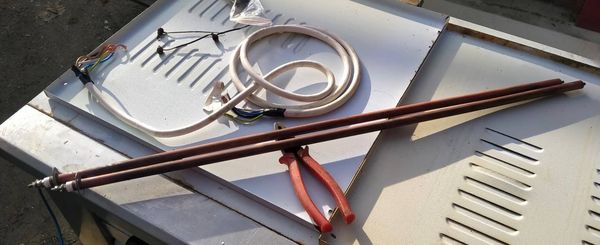

Что известно о ТЭНе Pizza Oven и его форме
Для этого ТЭНа подтверждены параметры из каталога: печь Pizza Oven, 220 В, 400 Вт. Форма трубки, место установки и причина отказа именно в этой печи не указаны, поэтому нельзя считать известным расположение нагревателя или типичную поломку. При подборе важна геометрия старого элемента: изгибы и взаимное положение участков определяют, повторит ли новый трубчатый электронагреватель его форму.
В справочнике оборудования описаны другие конструкции нагревателей. Они показывают, почему для ТЭНа на 220 В и 400 Вт одной мощности и напряжения недостаточно, чтобы установить совместимость с конкретной печью.
- В микроволновой печи с грилем трубчатый гриль-элемент может стоять в верхней части камеры. В справочнике приведены LG MB63W35GIB и Samsung MG23F301TAW. Нагар от жира способен мешать работе ТЭН-гриля, а длительная работа без остывания между циклами может привести к перегоранию спирали.
- В настольной мини-печи могут быть отдельные открытые ТЭН сверху и снизу. Такие схемы описаны для Centek CT-1536-20 и Artel MD-4218L. Открытая спираль может повреждаться при чистке или при контакте с продуктами и фольгой.
- Для печи Pizza Oven в названии не указаны профиль трубки и способ крепления. Нельзя считать, что ТЭН на 220 В и 400 Вт имеет верхнее или нижнее расположение только по аналогии с другими печами.
- Если старый элемент деформирован или оборван, сохраните фотографии его изгибов до снятия и измерьте оставшиеся участки. По значениям 220 В и 400 Вт восстановить профиль трубки невозможно.
- Нагар, трещины, деформация трубки и следы коррозии относятся к возможным признакам неисправности нагревателей. Причину отказа ТЭНа именно в Pizza Oven определяют по осмотру снятого элемента.
Как заменить ТЭН на 220 В и 400 Вт
Для замены в Pizza Oven сохраните форму и положение старого ТЭНа: каталожные 220 В и 400 Вт описывают электрические параметры, но не геометрию. Работы выполняют на отключённом от питания оборудовании.
- Отключите печь от электропитания и дождитесь, пока нагреватель и соседние детали остынут. До снятия зафиксируйте положение ТЭНа внутри оборудования.
- Снимите старый элемент так, чтобы не изменить его форму. Сфотографируйте изгибы, точки крепления и положение выводов; отметьте участки трубки, которые сохранились без деформации.
- Для нового ТЭНа сверьте электрические параметры: в карточке для печи Pizza Oven указаны 220 В и 400 Вт. Отдельно запишите фактическую форму, размеры, тип крепления и конфигурацию выводов, поскольку в названии они не приведены.
- Передайте данные для согласования исполнения. Если новый профиль отличается от старого, приложите эскиз с изгибами и расстояниями между участками трубки.
- До установки сопоставьте новый ТЭН с демонтированным по форме и креплению. Не подгибайте трубку на месте, если такое изменение не предусмотрено согласованным исполнением.
- После монтажа проверьте крепление и убедитесь, что ТЭН не касается посторонних деталей, а выводы подключены согласно схеме оборудования. Затем выполните пробное включение по штатной процедуре печи.
Как повторить изгибы и изменить исполнение
В каталоге для ТЭНа Pizza Oven указаны 220 В и 400 Вт, но не описан его профиль. Поэтому форму и соединительные элементы согласуют с учётом места установки и геометрии заменяемого нагревателя.
- Форма для печи Pizza Oven: в каталоге она не приведена. По заказу можем сделать прямой, U-, W-, M- или Г-образный элемент, форму «скрепка», кольцо, спираль либо исполнение по эскизу. Развёрнутую длину, радиус гиба и расстояние между осями задают по предоставленным данным.
- Крепление ТЭНа Pizza Oven: в каталоге указаны только 220 В и 400 Вт, тип фиксации не задан. С учётом доступного места можно выбрать штуцер с гайкой с метрической резьбой М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28, трубной резьбой G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2; также возможно фланцевое крепление.
- Выводы ТЭНа для Pizza Oven: их конструкция в названии не обозначена. Для подключения элемента на 220 В и 400 Вт можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо провода в термостойкой изоляции; длину выводной части согласуем с расположением подключения в печи.
- Электрические параметры Pizza Oven: в каталоге указаны 220 В и 400 Вт. По заказу доступны другие значения напряжения из перечня вариантов и мощность от 100 Вт; при выборе отличной от 400 Вт мощности учитывают размеры элемента и среду нагрева.
- Материал оболочки воздушного ТЭНа для печи Pizza Oven в каталоге не задан. Если для исполнения на 220 В и 400 Вт нужен воздушный нагрев, материал подбирают по рабочей температуре оболочки: чёрную сталь для умеренной температуры, нержавеющую или жаропрочную сталь для высокой.
- Для ТЭНа Pizza Oven с обдувом можно отдельно согласовать оребрение. Оребрённый ТЭН выбирают с учётом требуемого теплообмена и конструкции места установки.
Где применяют подобные трубчатые ТЭН
Подобные трубчатые ТЭН применяют в воздушных нагревательных системах, но назначение зависит от исполнения и условий работы. В канальных электронагревателях они подогревают приточный воздух при принудительном потоке; в электроконвекторах обеспечивают конвективный обогрев при естественном движении воздуха. В сушильных барабанах промышленной прачечной вентилятор прогоняет горячий воздух через барабан, а в инкубаторах нагреватель поддерживает прогрев камеры с лотками.
Трубчатые нагреватели также используют в лабораторных сушильных шкафах для сушки и термообработки проб, в горячей регенерации адсорбционных осушителей сжатого воздуха и газа, а также в муфельных печах. Это примеры применения подобных изделий, а не подтверждение, что ТЭН для печи Pizza Oven на 220 В и 400 Вт подходит для перечисленного оборудования. В настольных мини-печах встречается ТЭН верхний нижний нагрев: верхний и нижний элементы могут включаться раздельно или вместе.
Что прислать для повтора формы ТЭНа
Чтобы согласовать исполнение для Pizza Oven на 220 В и 400 Вт, подготовьте сведения о старом ТЭНе и месте его установки. Фотографии и замеры помогут передать профиль трубки, который не задан в названии.
Если маркировка не сохранилась, сообщите об этом. Для повторения формы дополните фотографии размерами, а для нестандартного профиля приложите эскиз с изгибами и расстояниями между участками.
- Модель печи Pizza Oven и фотографии старого ТЭНа с нескольких ракурсов, включая общий вид установленного элемента.
- Для повторения формы: длину трубки, её диаметр, изгибы и расстояния между участками старого ТЭНа.
- Маркировку, если она сохранилась, и сведения о среде и креплении; для этой карточки каталожные параметры составляют 220 В и 400 Вт.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| Оболочка для воздуха | чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Вопросы
Можно ли сделать ТЭН Pizza Oven на 220 В и 400 Вт с другой резьбой или креплением?
Да. Для ТЭНа Pizza Oven тип крепления в каталоге не указан, поэтому его можно согласовать под место установки: доступны штуцер с гайкой с резьбой из перечня вариантов или фланец.
Можно ли изменить выводы или длину контактного стержня?
Для подключения ТЭНа Pizza Oven на 220 В и 400 Вт можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо провода в термостойкой изоляции. Длину выводной части согласуют с расположением подключения в печи.
Можно ли изменить мощность или напряжение при тех же размерах?
В каталоге для Pizza Oven указаны 400 Вт и 220 В; по заказу доступны другие значения мощности и напряжения из перечня вариантов. Для подбора мощности, отличной от 400 Вт, учитывают размеры ТЭНа и среду нагрева.
Можно ли повторить ТЭН для Pizza Oven по образцу без маркировки?
Да, для исполнения на 220 В и 400 Вт можно передать фотографии, размеры и модель печи, даже если маркировки нет. Чтобы повторить изгибы, приложите эскиз или замеры старого элемента.
Можно ли использовать ТЭН 220 В, 400 Вт в другой среде?
Среда работы этого ТЭНа в названии не указана, поэтому по параметрам 220 В и 400 Вт нельзя подтвердить пригодность для воздуха, жидкости или другой среды. Сообщите среду при согласовании материала оболочки, формы и мощности.
Подойдёт ли ТЭН 220 В и 400 Вт к моей модели оборудования?
Одних параметров 220 В и 400 Вт недостаточно, чтобы подтвердить совместимость. В справочнике приведены LG MB63W35GIB, Samsung MG23F301TAW и Centek CT-1536-20, но для подбора к вашей печи нужны её модель и геометрия исходного элемента.
Расчёт по мощности и напряжению
| Расчётный ток | 1,8 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 121 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
