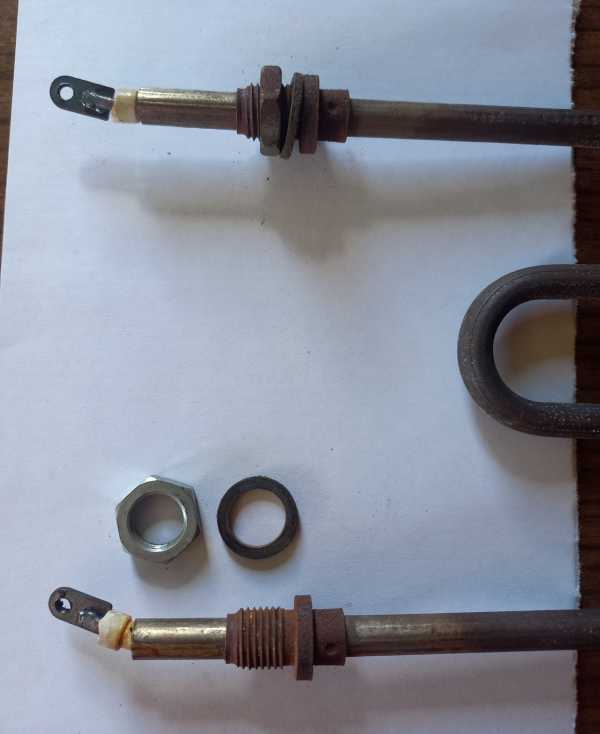

Характеристики
| Тип | Воздушный ТЭН |
|---|---|
| Назначение | Для обогрева кают |
| Мощность | 3 кВт |
| Напряжение | 380 В |
Расчёт по мощности и напряжению
| Расчётный ток | 7,9 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 48,1 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Оболочку подбирают под рабочую среду
Материал оболочки влияет на совместимость нагревателя со средой. В названии товара материал не указан, поэтому при подборе замены его нужно уточнить.
По заказу доступны оболочки из чёрной или нержавеющей стали, а также из меди. Выбор материала задают в требованиях к исполнению.
- Укажите среду: воздух, вода или масло.
- Если материал старого нагревателя известен, передайте эту информацию для подбора.
Узел и режим воздуха важны при подборе
ТЭН для печи может стоять в жарочной камере верхним и нижним блоком. В тепловой пушке нагреватель размещают в воздушном канале с вентилятором, а в воздухоохладителе холодильной камеры - вдоль или внутри оребрённого теплообменника.
Воздушные ТЭНы работают в неподвижном или движущемся потоке. В обозначениях по ГОСТ 13268-88 буква S относится к неподвижной газовой среде при температуре оболочки до 450 °C, O - к движущемуся воздуху со скоростью не менее 6 м/с и температуре оболочки до 450 °C. Эти обозначения описывают режим, но не указаны в названии данного товара.
- Для неподвижного воздуха важны условия отвода тепла без обдува.
- Для движущегося воздуха нужно учитывать наличие и режим воздушного потока.
Расчётные ток и сопротивление помогают проверить подбор
Расчётный ток составляет 7,9 А: это значение учитывают при выборе аппарата защиты и проводки. Расчётное сопротивление в рабочем режиме - 48,1 Ом, его можно использовать для проверки соответствия расчёту.
Удельную мощность по этим двум параметрам определить нельзя: для неё нужна площадь поверхности нагревателя. При подборе также учитывают среду и то, движется ли воздух.
- Сверьте расчётный ток и сопротивление с данными для оборудования.
- Для оценки удельной мощности потребуются размеры поверхности ТЭНа.
Воздушный нагреватель не рассчитан на воду
Воздушный ТЭН подбирают для нагрева воздуха. Установка в воду или масло меняет условия теплоотвода и требует исполнения, рассчитанного на соответствующую среду.
Трубчатый электронагреватель для другой среды подбирают по заданию, а не только по напряжению и мощности.
- Перед заменой укажите рабочую среду.
- Не считайте воздушное исполнение взаимозаменяемым с ТЭНом для воды или масла.
Проверьте сопротивление и изоляцию старого ТЭНа
Перед проверкой отключите нагреватель от питания. Мультиметром измерьте сопротивление между контактными выводами и сопоставьте результат с маркировкой или расчётными данными.
Состояние изоляции проверяют между выводом и оболочкой. Если маркировки нет, одного измерения сопротивления недостаточно, чтобы подтвердить совместимость замены.
- Запишите результаты измерений.
- Осмотрите выводы, оболочку и место крепления.
Какие данные нужны для подбора замены
ТЭН для обогревателя можно изготовить по чертежу, эскизу, образцу или маркировке старого нагревателя. Если маркировка отсутствует, приложите фото и размеры.
- Маркировка, развёрнутая длина или длина и форма после гибки, диаметр трубки.
- Мощность, напряжение и рабочая среда: неподвижный воздух, воздух с обдувом, вода или масло.
- Тип крепления, резьба или фланец, межосевое расстояние, модель оборудования или фото старого ТЭНа.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По названию известны напряжение 380 В, мощность 2,8-3,0 кВт и назначение для обогрева кают. Для проверки совместимости нужны размеры, форма, крепление и данные оборудования.
Можно ли изготовить замену по старому образцу без маркировки?
Да, ТЭН можно изготовить по образцу или эскизу. Передайте фото, размеры, форму, мощность, напряжение и тип крепления.
Можно ли поставить воздушный ТЭН в воду или масло?
Нет, воздушное исполнение подбирают для нагрева воздуха. Для воды или масла нужно указать соответствующую среду и подбирать другое исполнение.
Как проверить старый ТЭН мультиметром?
При отключённом питании измерьте сопротивление между контактными выводами и сравните результат с маркировкой или расчётными данными. Изоляцию проверяют между выводом и оболочкой.
Что прислать для расчёта?
Маркировку или фото старого нагревателя, размеры и форму, мощность, напряжение, рабочую среду и тип крепления. Если известна модель оборудования, укажите и её.
Чем отличается работа в неподвижном и движущемся воздухе?
В обозначениях по ГОСТ 13268-88 S указывает на неподвижную газовую среду при температуре оболочки до 450 °C, а O - на движущийся воздух со скоростью не менее 6 м/с при температуре оболочки до 450 °C. Режим нужно уточнить при подборе.
