Характеристики
| Тип | Воздушный ТЭН для канальных систем |
|---|---|
| Диаметр | 230 мм |
| Производитель | Electron-T |
| Мощность | 3 кВт |
| Напряжение | 400 В |
Расчёт по мощности и напряжению
| Расчётный ток | 7,5 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 53,3 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Снимайте размеры по трубке и форме

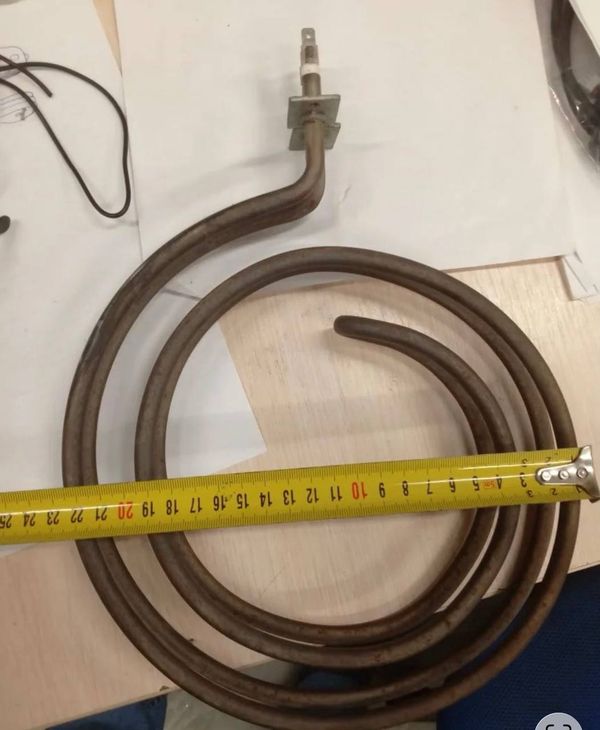

Для замены измерьте развёрнутую длину, диаметр трубки и холодные зоны. Если ТЭН уже согнут, зафиксируйте его форму и размеры после гибки: длина прямого участка не заменяет развёрнутую длину.
Маркировка со старого нагревателя, фото и данные оборудования помогут проверить, подходит ли воздушный ТЭН для канала. Не определяйте совместимость только по внешнему виду.
- Развёрнутая длина или размеры после гибки
- Диаметр трубки и длина холодных зон
- Мощность, напряжение и маркировка старого ТЭН
Форма и крепление должны совпасть с посадочным местом
При замене учитывайте не только изгибы, но и способ фиксации. По заказу делаем трубчатые ТЭН прямой, U-, M- и другой формы по эскизу, с креплением штуцером с гайкой или на фланце.
ТЭН для печи и нагреватель канальной системы могут отличаться геометрией и креплением. Перед подбором укажите тип соединения и межосевое расстояние.
- Форма после гибки или эскиз
- Штуцер с резьбой, гайка либо фланец
- Межосевое расстояние креплений
Обдув влияет на теплоотдачу в канале
В канальной системе поток воздуха отводит тепло от оболочки ТЭН. При подборе сообщите, работает ли нагреватель с принудительным обдувом или в неподвижном воздухе: эти условия нельзя считать одинаковыми.
Оребрённый ТЭН применяют для увеличения площади теплообмена, но наличие рёбер у этой модели в названии товара не указано. Конструкцию нужно сверять по маркировке или образцу.
- Укажите, есть ли вентилятор и обдув
- Не заменяйте воздушный нагреватель водяным без подтверждения исполнения
Что показывают расчётные параметры
Расчётный ток составляет 7,5 А, расчётное сопротивление в рабочем режиме - 53,3 Ом. Ток учитывают при выборе автомата и сечения провода с учётом условий подключения.
Эти параметры не задают удельную мощность. Для её оценки нужны данные о поверхности нагрева; также важно указать среду, поскольку этот товар заявлен как воздушный для канальных систем.
- Ток используют при подборе электрической защиты и проводки
- Сопротивление помогает сверить расчётные электрические параметры
Причины перегрева и раннего перегорания
Для воздушного ТЭН важно соответствие фактического обдува условиям работы. Недостаточный отвод тепла, неподходящая среда или несовпадение электрических параметров могут привести к перегреву.
Не устанавливайте этот нагреватель в воду: товар указан как воздушный, а исполнение для воды не заявлено. Перед заменой проверьте маркировку, среду эксплуатации, мощность и напряжение.
- Сверьте условия обдува с работой оборудования
- Не меняйте среду нагрева без подтверждения исполнения
- Сопоставьте электрические параметры старого и нового ТЭН
Какие данные нужны для подбора
Чтобы проверить совместимость, приложите маркировку со старого ТЭН или фото, а также данные оборудования. Если рассматриваете ТЭН для конвектора, укажите его конструкцию и посадочные размеры: одного названия оборудования недостаточно.
- Развёрнутая длина или длина и форма после гибки, диаметр трубки
- Мощность и напряжение
- Среда: неподвижный воздух или воздух с обдувом
- Крепление: штуцер с резьбой, гайка или фланец, межосевое расстояние
- Маркировка, модель оборудования или фото старого ТЭН
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По названию это воздушный ТЭН для канальных систем с мощностью 3 кВт, напряжением 380-400 В и диаметром 230 мм. Для проверки совместимости сравните эти данные с параметрами оборудования, формой и креплением.
Можно ли изготовить замену по старому образцу без маркировки?
Для подбора без маркировки пришлите фото, размеры, форму после гибки, мощность и напряжение старого нагревателя. Также укажите способ крепления и модель оборудования.
Можно ли поставить воздушный ТЭН в воду или масло?
Нет: в названии товара указано воздушное исполнение для канальных систем. Применение в воде или масле не подтверждено.
Как проверить старый ТЭН?
Сверьте его маркировку и электрические параметры с данными оборудования. Если маркировки нет, приложите фото и размеры, чтобы можно было оценить соответствие замены.
Что прислать для расчёта?
Нужны маркировка или фото, размеры и форма ТЭН, мощность, напряжение, среда эксплуатации и данные крепления. Укажите также модель оборудования.
Почему воздушный ТЭН нельзя ставить в воду?
Этот товар заявлен для нагрева воздуха в канальных системах, а исполнение для воды не указано. Для другой среды требуется ТЭН, параметры которого рассчитаны под её условия.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
