Характеристики
| Маркировка | 200 А10/4,0 S400 |
|---|---|
| Развёрнутая длина | 2000 мм |
| Длина контактного стержня в заделке | 40 мм (код A) |
| Диаметр оболочки | 10 мм |
| Мощность | 4 кВт |
| Напряжение | 400 В |
| Код среды | S: неподвижный воздух и газы до 450 °C |
| Форма по эскизу | Ф4 |
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 1920 мм |
|---|---|
| Расчётный ток | 10 А |
| Расчётное сопротивление в рабочем режиме | 40 Ом |
| Удельная поверхностная мощность (по активной длине) | 6,63 Вт/см² |
| Предел удельной мощности для среды по ГОСТ 13268-88 | 2,2 Вт/см² |
| Запас до предела ГОСТ | расчёт выше предела: уточним у заказчика среду и режим |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | углеродистая сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Форма Ф4: что задают маркировка и расчёт

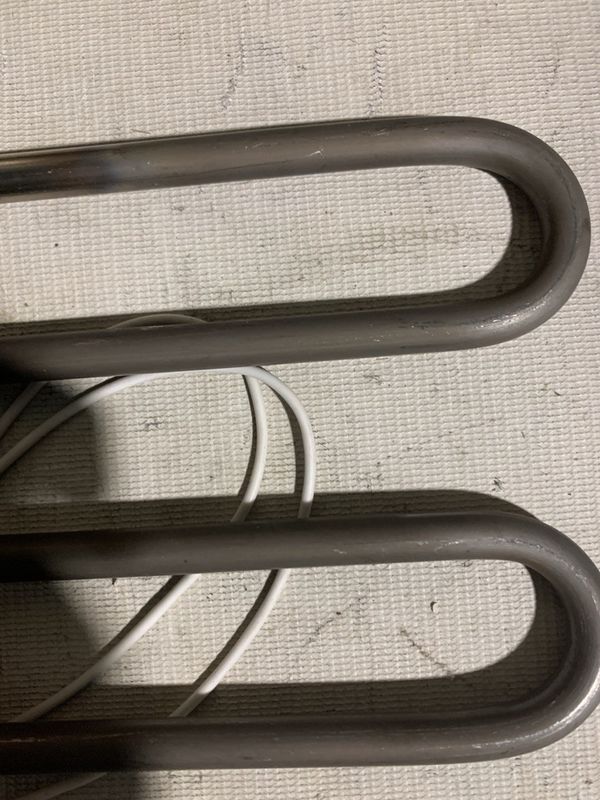

Маркировка 200 А10/4,0 S400 указывает на развёрнутую длину 2000 мм, диаметр оболочки 10 мм, мощность 4 кВт и напряжение 400 В. Код A задаёт длину контактного стержня в заделке 40 мм. Форма Ф4 выполняется по эскизу: маркировка не описывает радиусы изгиба и расстояния между участками трубки, поэтому для воспроизведения контура нужен сам эскиз или геометрические размеры.
Код S у этого исполнения обозначает неподвижный воздух и газы при температуре на оболочке до 450 °C. Это не подтверждение совместимости с любой камерой термоусадочного туннеля: необходимо сверить форму Ф4, рабочее положение и режим нагрева. Трубчатый электронагреватель оценивают как часть конкретного узла, а не только по номиналу 4 кВт.
Расчёт по ГОСТ 13268-88 для длины 2000 мм даёт активную длину 1920 мм, ток 10 А и сопротивление в рабочем режиме 40 Ом. Удельная поверхностная мощность по активной длине составляет 6,63 Вт/см², тогда как для среды S приведён предел 2,2 Вт/см². Значит, для исполнения 200 А10/4,0 S400 расчётная нагрузка выше предела: перед выбором нужно уточнить фактическую среду и режим. В каталожном названии указана оболочка из нержавеющей стали, а ГОСТ для этой среды рекомендует углеродистую сталь.
Какие параметры исполнения Ф4 можно изменить
Базовые параметры этого ТЭН - длина 2000 мм, форма Ф4, диаметр оболочки 10 мм, мощность 4 кВт и напряжение 400 В. По заказу можем изменить отдельные элементы с учётом геометрии и условий работы.
- В исходном исполнении контактный стержень в заделке имеет длину 40 мм, код A → можем изменить длину по ГОСТ 13268-88 или выполнить вывод проводом в термостойкой изоляции; также доступны резьбовые выводы с гайками и шайбами.
- В названии этого ТЭН указана нержавеющая сталь → для воздуха можем изготовить оболочку из чёрной стали при умеренной температуре либо из нержавеющей или жаропрочной стали при высокой.
- Исходные электрические параметры - 4 кВт и 400 В → можем изменить мощность и напряжение, пересчитав удельную нагрузку для среды и размеров.
- Сейчас заданы развёрнутая длина 2000 мм и форма Ф4 → можем повторить контур по эскизу или выполнить другую форму и длину по заданной геометрии.
- Тип крепления в каталожном названии не задан → для ТЭН длиной 2000 мм можем предусмотреть штуцер с гайкой или фланец; размер и конструкцию крепления укажите отдельно.
- Для этого исполнения по заказу также доступны встроенный термовыключатель или термостат; для воздуха с обдувом можем добавить оребрение.
Что меняют расчётные варианты стержня и питания
Если у исполнения Ф4 с развёрнутой длиной 2000 мм заменить стержень 40 мм (код A) на 65 мм (код B), активная часть сократится до 1870 мм. При мощности 4 кВт удельная нагрузка станет 6,81 Вт/см². Для среды S с пределом 2,2 Вт/см² это означает, что увеличение длины стержня сокращает активный участок и повышает расчётную нагрузку относительно исходных 6,63 Вт/см².
При переходе с 400 В на 220 В и сохранении мощности 4 кВт расчётный ток составит 18,2 А, сопротивление спирали - 12,1 Ом. Спираль пересчитываем, а размеры ТЭН остаются прежними. Поэтому при замене недостаточно сохранить контур Ф4 и длину 2000 мм: нужно проверить питание и допустимый для оборудования ток.
Для мощности 3 кВт при той же длине 2000 мм расчётная удельная нагрузка равна 4,97 Вт/см². Для исполнения S это выше указанного предела 2,2 Вт/см², несмотря на снижение мощности относительно исходных 4 кВт. По этому расчёту нужен более длинный нагреватель или другая среда. При мощности 5 кВт на той же длине нагрузка составит 8,29 Вт/см², что ещё дальше от предела.
У исходного ТЭН 200 А10/4,0 S400 активная длина равна 1920 мм, а нагрузка - 6,63 Вт/см². Изменение мощности, напряжения или стержня меняет расчётные показатели, но не решает автоматически вопрос соответствия среды: режим нужно уточнить отдельно. Вариант 4 кВт на 220 В сохраняет размеры, однако требует пересчёта спирали и проверки электрической цепи.
Как изгиб Ф4 работает в термоусадочной камере
В термоусадочном туннеле трубчатые нагреватели устанавливают в камере над и под конвейером. Для ТЭН 200 А10/4,0 S400 Ф4 важно, чтобы контур по эскизу помещался в штатный узел и не мешал движению упаковки. Проверяют длину 2000 мм, расположение выводов и подключение на 400 В. Такие нагреватели встречаются, например, в универсальной модели «два в одном» 5540 и SMIPACK T452.
В термоупаковочных туннелях нагревательные элементы могут располагаться по периметру рабочей камеры. Примеры моделей из справочника оборудования - Foodatlas BS-260 и Zonesun ZS-BS260. Эти модели показывают, где встречаются трубчатые нагреватели, но не подтверждают совместимость с конкретным ТЭН длиной 2000 мм и мощностью 4 кВт. Для установки сопоставляют геометрию Ф4, посадочное место, напряжение и мощность.
- При остановке конвейера с включённым нагревом в термоусадочном туннеле возможен перегрев нагревателей.
- Расплавленная плёнка, попавшая на открытый элемент, может привести к его повреждению.
- В термоупаковочном туннеле застрявшая упаковка может перегреться, а плёнка - повредить защитную трубку нагревателя.
Почему исполнение S нельзя переносить в воду
У ТЭН 200 А10/4,0 S400 код S обозначает неподвижный воздух и газы с температурой на оболочке до 450 °C. Мощность 4 кВт, напряжение 400 В и оболочка из нержавеющей стали не меняют назначение, заданное этим кодом. Для другой среды требуется отдельный подбор.
- Обозначение S относится к неподвижной воздушной или газовой среде.
- Температурный предел до 450 °C относится к оболочке в указанной среде.
- Параметры 4 кВт и 400 В сами по себе не подтверждают возможность работы ТЭН в воде.
- При выборе для другой среды пересчитывают нагрузку с учётом условий теплоотвода.
- Название «тэн для печи» также не заменяет проверку среды, формы Ф4 и параметров конкретного узла.
Что сверить, чтобы повторить изгиб Ф4
Для повторения этого ТЭН укажите развёрнутую длину 2000 мм, диаметр оболочки 10 мм и форму Ф4. Приложите эскиз с радиусами изгиба и межосевыми расстояниями: по ним можно проверить, как трубка расположится в камере и совпадёт ли контур с посадочным местом. Фото старого элемента рядом с узлом поможет увидеть его положение.
Для варианта по маркировке старого ТЭН сверьте обозначение у вывода или на штуцере. Для данного исполнения важно подтвердить стержень 40 мм, оболочку из нержавеющей стали, мощность 4 кВт, напряжение 400 В и среду S. Расчётная нагрузка составляет 6,63 Вт/см² при приведённом пределе 2,2 Вт/см², поэтому к данным о форме добавьте фактический режим работы. Так можно оценить именно эту геометрию Ф4, а не только повторить номинал.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли сделать такой же ТЭН с другой резьбой штуцера или другим креплением?
Да, для исполнения Ф4 длиной 2000 мм можем предусмотреть штуцер с гайкой или фланец. В каталожном названии крепление не указано, поэтому задайте его конструкцию и размер.
Можно ли изменить выводы или длину контактного стержня?
Да. В исходном исполнении стержень в заделке имеет длину 40 мм, код A; для ТЭН длиной 2000 мм можно выбрать другой стержень по ГОСТ 13268-88 или вывод проводом в термостойкой изоляции.
Можно ли сделать другую мощность или напряжение при тех же размерах?
Да, но для формы Ф4 и длины 2000 мм параметры нужно пересчитать. Например, при 4 кВт и 220 В расчётный ток составляет 18,2 А, а сопротивление спирали - 12,1 Ом.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Можно, если удаётся определить контур Ф4, развёрнутую длину 2000 мм и диаметр оболочки 10 мм. Для этого исполнения также важны стержень 40 мм, мощность 4 кВт и напряжение 400 В.
Можно ли поставить этот ТЭН в другую среду?
У ТЭН 200 А10/4,0 S400 код S задаёт неподвижный воздух и газы до 450 °C. Для работы в другой среде потребуется пересчитать исполнение с учётом длины 2000 мм, мощности 4 кВт и условий теплоотвода.
Подойдёт ли ТЭН к моему оборудованию?
Известные параметры - форма Ф4, длина 2000 мм, мощность 4 кВт и напряжение 400 В, но они не подтверждают совместимость без проверки посадочного места. В справочнике встречаются модели SMIPACK T452, Foodatlas BS-260 и Zonesun ZS-BS260; соответствие конкретному оборудованию оценивают по геометрии и узлу установки.
