Характеристики
| Маркировка | 145 В13/2,2-О-220 |
|---|---|
| Развёрнутая длина | 1450 мм |
| Длина контактного стержня в заделке | 65 мм (код B) |
| Диаметр оболочки | 13 мм |
| Мощность | 2,2 кВт |
| Напряжение | 220 В |
| Код среды | O: движущийся воздух |
| Форма по эскизу | Ф7 |
| Радиус гиба | R38,5 |
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 1320 мм |
|---|---|
| Расчётный ток | 10 А |
| Расчётное сопротивление в рабочем режиме | 22 Ом |
| Удельная поверхностная мощность (по активной длине) | 4,08 Вт/см² |
| Предел удельной мощности для движущегося воздуха по ГОСТ 13268-88 | 3,5–6,5 Вт/см² в зависимости от скорости и температуры воздуха |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | углеродистая или нержавеющая сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Что показывают расчётные параметры
Активная длина составляет 1320 мм. Расчётный ток - 10 А, сопротивление в рабочем режиме - 22 Ом.
Удельная поверхностная мощность по активной длине равна 4,08 Вт/см². Для движущегося воздуха предел по ГОСТ 13268-88 составляет 3,5-6,5 Вт/см² и зависит от скорости и температуры воздуха. Значение расчёта попадает в этот диапазон.
- Ток учитывают при выборе автомата и сечения провода.
- Удельную мощность проверяют с учётом условий обдува.
Как измерить изгиб старого нагревателя
Для повторения формы снимите развёрнутую длину трубки, а также отдельно измерьте длину и форму после гибки. Укажите диаметр трубки и расположение холодных зон.
Зафиксируйте форму на эскизе, отметьте радиусы изгибов и положение штуцера или другого крепления. Фото старого ТЭН поможет сверить изгибы с замерами.
- Не подменяйте развёрнутую длину габаритом уже согнутой детали.
- Передайте маркировку со старого ТЭН, если она сохранилась.
Как читать маркировку этого ТЭН

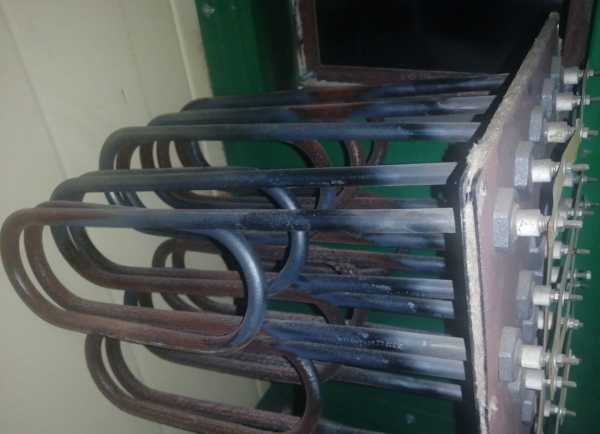

В маркировке 145 В13/2,2-О-220 указаны основные параметры изделия, а обозначения ф.7 и R38,5 задают форму и радиус гиба.
- 1450 мм - развёрнутая длина.
- 65 мм (код B) - длина контактного стержня в заделке.
- 13 мм - диаметр оболочки.
- 2,2 кВт - мощность; 220 В - напряжение.
- O - движущийся воздух.
- Ф7 - форма по эскизу; R38,5 - радиус гиба.
Почему воздушный ТЭН не ставят в воду
Код O указывает на работу в движущемся воздухе. Вода, воздух и масло требуют разного исполнения и расчёта нагревателя: маркировку этого изделия нельзя считать подтверждением пригодности для другой среды.
По ГОСТ 13268-88 для движущегося воздуха рекомендуют оболочку из углеродистой или нержавеющей стали. При замене сверяйте среду и характеристики старого ТЭН, а не только его форму.
- Для воздушного калорифера учитывают поток воздуха через нагреватель.
- ТЭН верхний нижний нагрев в печи подбирают по компоновке и параметрам исходного изделия.
Что может привести к раннему отказу
Для воздушного ТЭН важно соответствие режима обдува расчётным условиям. Если нагреватель работает не в той среде или поток воздуха не соответствует подбору, его рабочий режим меняется.
Осматривайте оболочку на трещины, деформацию, нагар и следы коррозии. Оребрённый ТЭН считайте отдельным исполнением: не заменяйте им исходный нагреватель без сверки с образцом.
- При подборе сообщите среду и наличие принудительного обдува.
- Проверьте состояние оболочки и изоляции перед установкой.
Что подготовить для расчёта замены
Трубчатый электронагреватель можно изготовить по чертежу, эскизу, образцу или маркировке старого изделия. Если маркировки нет, передайте замеры и фото.
При подборе комплектующего по запросу «тэн для печи» сверяйте форму, размеры, крепление и рабочую среду.
- Маркировку со старого ТЭН, если она есть.
- Развёрнутую длину или длину и форму после гибки, диаметр трубки.
- Мощность, напряжение и рабочую среду: воздух с обдувом или без него, вода либо масло.
- Тип крепления, межосевое расстояние, модель оборудования или фото старого ТЭН.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
Сверьте маркировку, форму, развёрнутую длину, крепление, мощность, напряжение и рабочую среду. Для калорифера электрического или печи с верхним и нижним нагревом нужна проверка по параметрам исходного ТЭН.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Да, по заказу ТЭН делают по образцу или эскизу. Передайте замеры, фото, сведения о креплении и оборудовании.
Можно ли установить этот ТЭН в воду или масло?
Маркировка O указывает на движущийся воздух. Для воды или масла требуется подбор под соответствующую среду, поэтому без проверки ставить этот ТЭН нельзя.
Как проверить старый ТЭН?
Осмотрите оболочку на трещины, деформацию, нагар и коррозию. Электрические проверки выполняют измерительными приборами с соблюдением требований к проверке ТЭН.
Что прислать для расчёта?
Маркировку, замеры длины и формы после гибки, диаметр, мощность, напряжение и описание среды. Добавьте данные о креплении и фото старого ТЭН или оборудования.
Какие размеры важны, чтобы повторить форму старого ТЭН?
Нужны развёрнутая длина, размеры и форма после гибки, радиусы изгибов, диаметр трубки и положение крепления. Эти данные помогают сопоставить геометрию старого и нового изделия.
