Характеристики
| Назначение | Для печи полимеризации |
|---|---|
| Длина до резьбы | 390 мм |
| Длина с резьбой | 430 мм |
| Размер резьбы | Не указан |
Где стоит такой нагреватель
Микроволновая печь с грилем
Узел: трубчатый гриль-элемент в верхней части камеры (альтернатива - компактная кварцевая трубка под решёткой, либо гибрид: кварцевая лампа сверху и ТЭН снизу). Какой ТЭН ставят: ТЭНовый гриль (трубка со спиралью внутри, дёшев, но занимает полезный объём камеры и требует частой очистки) или кварцевый (компактнее, быстрее нагревается,… Почему отказывает: нагар от жира на спирали ТЭН-гриля при недостаточно частой очистке, перегорание спирали при долгой работе без остывания между циклами.
Мини-печь настольная
Узел: отдельные открытые ТЭН сверху и снизу камеры, включаются раздельно или вместе по режимам. Какой ТЭН ставят: открытый трубчатый, верхний и нижний разной мощности; общая мощность моделей 1300-1550 Вт. Почему отказывает: открытая спираль повреждается механически при чистке, перегорает при касании продуктами или фольгой.
Габариты ТЭНа и его место в печи полимеризации

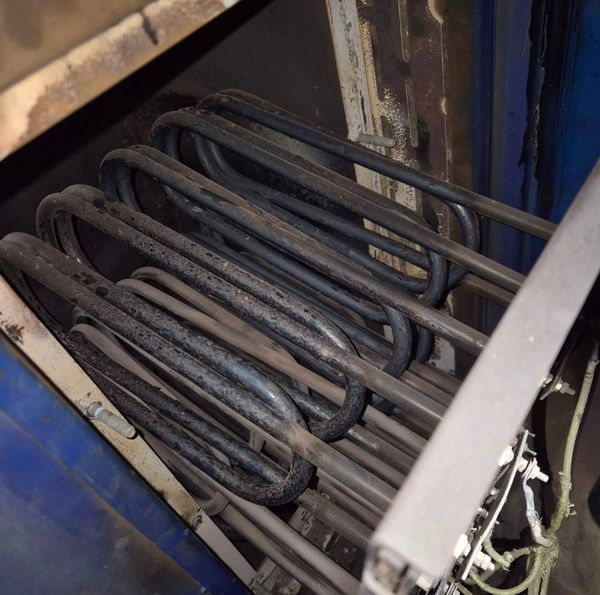

Тэн для печи полимеризации работает в воздушной среде камеры. В таком оборудовании нагревательные элементы размещают в отдельном тепловом блоке, пристыкованном снаружи, либо в боковых стенках камеры за теплоотражающими экранами. Для этого товара известны две контрольные длины: 390 мм до резьбы и 430 мм с резьбой. Они помогают сопоставить габарит нагревателя с монтажным узлом, но сами по себе не задают форму элемента, положение выводов и размер резьбы.
В камерах полимеризации трубчатые нагреватели могут быть разделены на две группы для ступенчатого управления мощностью. Это особенность организации узла оборудования, а не характеристика данного ТЭНа: число групп и схема подключения для исполнения 390/430 мм не заданы. В справочнике приведены камеры «Камера полимеризации проходная» и «Камера полимеризации (типовая)». Эти примеры описывают оборудование, но не подтверждают совместимость с товаром по одним только габаритам.
Для термоблоков источники отмечают возможность быстрой профилактики и замены выгоревших нагревателей; при постоянной работе регулярная замена элементов может быть предусмотрена конструкцией узла. Причину отказа конкретного старого ТЭНа по длинам 390 и 430 мм определить нельзя. При подборе нужно учитывать посадочное место и параметры подключения, а не только совпадение габаритов.
- До резьбы у товара 390 мм, полная длина с резьбой составляет 430 мм. Сверяйте оба размера с установленным узлом.
- Размер резьбы в названии отсутствует. Для проверки крепления требуется отдельно установить, какой штуцер или фланец предусмотрен в печи.
- В справочнике также указана муфельная печь Nabertherm L 9/11/SKM. Это пример оборудования с нагревом воздушной среды, а не подтверждение применимости к нему данного ТЭНа.
Замена нагревателя с длиной 390/430 мм
При замене сопоставляют не только длину до резьбы 390 мм и общую длину 430 мм, но и крепление, форму, выводы и электрические данные. Перед осмотром узла отключите печь полимеризации от электропитания и дождитесь остывания камеры.
- Сфотографируйте установленный нагреватель в печи, включая положение его выводов и способ крепления.
- Снимите старый ТЭН и измерьте расстояние до резьбовой части. Для рассматриваемого товара ориентир составляет 390 мм; отдельно сравните полную длину 430 мм.
- Проверьте тип и размер крепления. Совпадение по длинам 390/430 мм ещё не означает, что резьбовая часть подойдёт к посадочному месту печи.
- Сопоставьте форму нагревателя и расположение выводов. Для печи также проверьте соответствие мощности и напряжения старого элемента.
- Выберите исполнение с совпадающими габаритами, креплением и электрическими данными, затем установите его в предусмотренный узел.
- После монтажа проверьте работу печи в штатном режиме по требованиям изготовителя оборудования. Не компенсируйте несовпадение формы или подключения изменением способа установки.
Какие параметры можно задать для этого ТЭНа
Каталожное исполнение описано двумя размерами: 390 мм до резьбы и 430 мм с резьбой. Если для печи нужны другие форма или подключение, их согласуют отдельно: длины помогают зафиксировать габарит, но не описывают все элементы монтажного узла.
- Для прямого исполнения с длиной 390 мм до резьбы и 430 мм с резьбой можно задать другую геометрию: по заказу делаем U-, W-, M- или Г-образный ТЭН, скрепку, кольцо, спираль либо форму по эскизу. Длину и взаимное положение участков согласуем с конструкцией узла печи.
- Для габарита 390/430 мм можно выбрать крепление: по заказу делаем штуцер с гайкой с метрической резьбой М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28 либо с трубной резьбой G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2; также возможно крепление на фланце.
- У товара длиной 390 мм до резьбы тип выводов не задан. Для этого габарита по заказу можем сделать контактный стержень с резьбой М4, М5 или М6 и гайками либо вывести провод в термостойкой изоляции; длину холодной зоны выбирают под монтажное место.
- Для воздушного исполнения 390/430 мм материал оболочки можно согласовать по температурным условиям печи: по заказу делаем её из чёрной стали при умеренной температуре оболочки, из нержавеющей или жаропрочной стали при высокой.
- При сохранении длины 390/430 мм можно задать мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. При изменении мощности пересчитываем удельную нагрузку на оболочку с учётом воздушной среды.
- Для ТЭНа с указанными габаритами отдельно можно согласовать встроенный термовыключатель или термостат. Для воздуха с принудительным обдувом доступно оребрение; эти исполнения выбирают с учётом конструкции печи и режима движения воздуха.
Где используют подобные трубчатые нагреватели
Подобные трубчатые ТЭН применяют в камерах полимеризации порошковой покраски: они нагревают воздух внутри теплоизолированной камеры. В канальных электронагревателях приточной вентиляции такой тип нагревателя используют для подогрева воздуха с принудительным потоком. В сушильных барабанах промышленных прачечных вентилятор прогоняет горячий воздух через вращающийся барабан, чтобы сушить бельё после отжима.
Воздушный нагрев также используют в обогревателях кабин кранов, экскаваторов и бульдозеров, в бытовых и фермерских инкубаторах, где вентилятор перемешивает воздух, и в паровоздушных и пароформалиновых дезинфекционных камерах. В справочнике оборудования также приведены микроволновые печи LG MB63W35GIB, LG MB65W65DIR и Samsung MG23F301TAW с грилем. Это примеры других узлов нагрева, а не подтверждение применимости к ним ТЭНа длиной 390 мм до резьбы и 430 мм с резьбой. Для каждого воздушного узла форму, материал и электрические параметры выбирают по его конструкции.
Что указать для подбора исполнения 390/430 мм
В запросе укажите назначение: печь полимеризации, длину до резьбы 390 мм и длину с резьбой 430 мм. Добавьте модель оборудования и фото места установки. Это поможет сопоставить размеры товара с монтажным узлом и определить, какие данные по креплению нужно уточнить.
Для подбора также нужны сведения о резьбе или фланце, форме старого элемента и расположении выводов. Укажите мощность и напряжение, если они известны, а также поясните, работает нагреватель в неподвижном воздухе или при обдуве. Если маркировки нет, приложите фото старого ТЭНа и отдельно измерьте длину до резьбы: совпадение с 390 мм не заменяет сверку полной длины 430 мм и параметров подключения.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| Оболочка для воздуха | чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Вопросы
Можно ли сделать ТЭН длиной 390/430 мм с другой резьбой или креплением?
Да, по заказу предусмотрены штуцер с гайкой или фланец. Для исполнения длиной 390 мм до резьбы и 430 мм с резьбой размер крепления согласуют отдельно.
Можно ли изменить выводы или длину контактного стержня?
Да. Для габарита 390/430 мм можно заказать контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции; длину холодной зоны подбирают под монтажное место.
Можно ли подобрать другую мощность или напряжение при размерах 390/430 мм?
Да, для ТЭНа с длиной 390 мм до резьбы и 430 мм с резьбой мощность и напряжение задают отдельно. При сохранении габаритов удельную нагрузку на оболочку пересчитывают под воздушную среду.
Можно ли подобрать ТЭН для печи полимеризации без маркировки старого элемента?
Да. Для сопоставления с исполнением 390/430 мм пришлите фото старого ТЭНа, данные о креплении и известные параметры мощности и напряжения. Одних размеров недостаточно, чтобы определить форму и подключение.
Можно ли использовать ТЭН длиной 390/430 мм в другой среде?
Каталожное назначение этого исполнения - печь полимеризации, а материал оболочки и электрические параметры выбирают отдельно. Для другой среды их нужно согласовать; длины 390 мм до резьбы и 430 мм с резьбой сами по себе не определяют условия работы.
Подойдёт ли этот ТЭН к моей модели оборудования?
Совпадение с размерами 390 мм до резьбы и 430 мм с резьбой не подтверждает совместимость: также должны совпасть крепление, форма и электрические параметры. В справочнике приведены LG MB63W35GIB, LG MB65W65DIR и Samsung MG23F301TAW, но это примеры оборудования, а не подтверждение установки в эти модели.
