ТЭН для промышленной сушильной машины, мощность 500-800 Вт

Характеристики

Что задано в ТЭНе мощностью 500-800 Вт

Для этого ТЭНа каталожное название задаёт два параметра: назначение для промышленной сушильной машины и мощность в пределах 500-800 Вт. Это диапазон товара, а не указание одной определённой мощности для любого заказа. При согласовании исполнения нужно выбрать конкретное значение из диапазона.

Название не сообщает длину и диаметр трубки, форму, материал оболочки, напряжение, вид выводов или крепление. Эти характеристики нельзя вывести из значения мощности. Если требуется воздушный ТЭН, для выбора исполнения также уточняют, движется ли воздух вдоль трубки и предусмотрен ли обдув.

• Назначение: промышленная сушильная машина.
• Мощность: 500-800 Вт; конкретное значение в пределах диапазона указывают при заказе.
• Среда и режим обдува: в названии не определены, их нужно сообщить отдельно.
• Форма, размеры, материал оболочки, выводы и крепление: в названии не заданы.

Какие исполнения можно выбрать для диапазона 500-800 Вт

Для ТЭНа промышленной сушильной машины мощностью 500-800 Вт исполнение согласуют по требуемой посадке и условиям нагрева воздуха. Перечисленные ниже изменения относятся к параметрам, которых нет в каталожном названии.

• Крепление для ТЭНа 500-800 Вт в названии не задано → по заказу выполняем вариант со штуцером с гайкой или с фланцем; размер согласуем для конкретного узла.
• Материал оболочки у исполнения 500-800 Вт не указан → для воздуха можем сделать чёрную сталь при умеренной температуре оболочки, а при высокой температуре - нержавеющую или жаропрочную сталь.
• Название не задаёт способ подключения ТЭНа 500-800 Вт → по заказу делаем контактный стержень с резьбой и гайками либо выводы проводом в термостойкой изоляции.
• Мощность указана диапазоном 500-800 Вт → по заказу выбираем нужное значение; доступны и другие мощности, а при изменении мощности учитываем размеры и условия воздушной среды.
• Форма и длина ТЭНа для промышленной сушильной машины не указаны → по заказу делаем прямое, U-, W-, M-, Г-образное, кольцевое, спиральное или оребрённое исполнение, в том числе по эскизу.

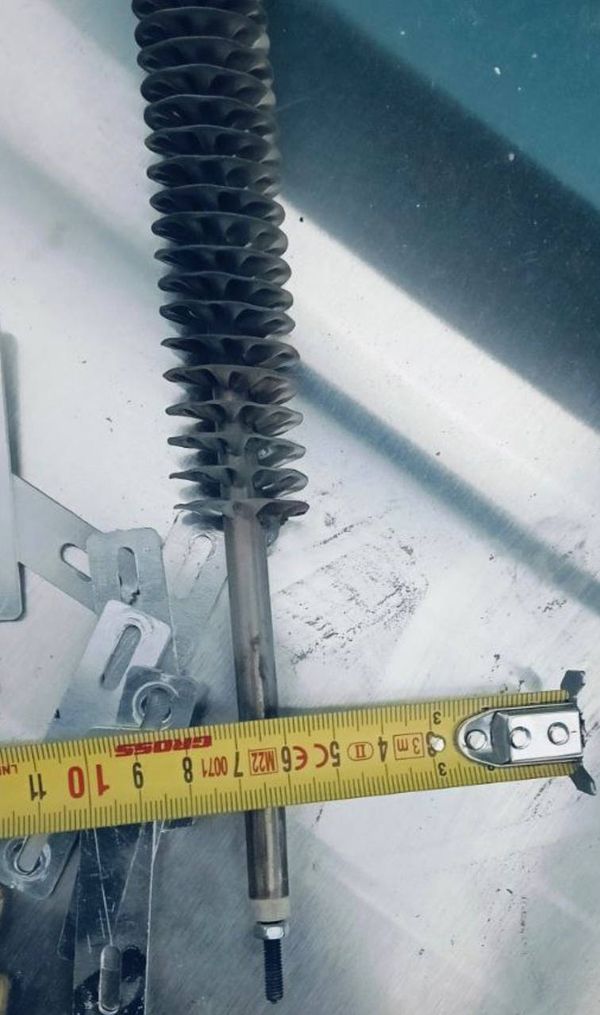

• Для воздушного исполнения 500-800 Вт дополнительно можем предусмотреть встроенный термовыключатель или термостат; при обдуве возможно оребрение.

Буква среды и материал оболочки воздушного ТЭНа

В названии ТЭНа для промышленной сушильной машины мощностью 500-800 Вт буквенное обозначение среды не приведено. Поэтому нельзя считать, что товар уже имеет маркировку для неподвижного воздуха или для потока. По ГОСТ 13268-88 обозначение S используют для нагрева в неподвижной газовой среде, когда температура оболочки не выше 450°C. Обозначение K применяют для нагрева в движущемся воздухе со скоростью не менее 6 м/с при температуре оболочки свыше 450°C. Это расшифровка обозначений, а не параметры данного изделия.

Для заказа важно указать, будет ли ТЭН 500-800 Вт работать при естественной циркуляции или в потоке от вентилятора. При движении воздуха тепло от оболочки отводится иначе, чем при неподвижной среде, поэтому для одинаковой мощности режимы нельзя считать взаимозаменяемыми. Если обдув может останавливаться, сообщите об этом: в сушильном оборудовании перегрев нагревателя связывают с остановкой вентиляции.

Материал оболочки также выбирают с учётом режима. Для этого воздушного исполнения по заказу доступны чёрная сталь при умеренной температуре оболочки и нержавеющая или жаропрочная сталь при высокой. Температура оболочки в названии не указана, поэтому назначать материал только по диапазону 500-800 Вт нельзя. Для нагрева приточного воздуха укажите компоновку узла и характер потока; тогда можно обсуждать исполнение как ТЭН для калорифера.

Как ТЭНы работают в сушильных установках

Трубчатый электронагреватель может входить в состав электрокалорифера, который подаёт нагретый воздух в сушильный барабан или камеру. Это описывает типовое устройство оборудования, но не подтверждает совместимость конкретного ТЭНа 500-800 Вт с определённой моделью. Для подбора важны конструкция узла, размеры и крепление.

• Вязьма ВС-20 серии «Вега»: в описанном сушильном барабане электрокалорифер установлен на входе воздуха. Суммарная мощность электронагрева 25,12 кВт относится к оборудованию, а не к ТЭНу из этой карточки.
• Fagor SR-28 M E приведена как газовый аналог сушильного барабана. Это не пример установки рассматриваемого электрического исполнения 500-800 Вт.
• SNOL 67/350 и ШС-80-01 СПУ - примеры лабораторных сушильных шкафов. В разных моделях встречаются трубчатые или проволочные нагреватели, поэтому запрос «тэн для сушильного шкафа» сам по себе не подтверждает заменяемость ТЭНом для промышленной сушильной машины.
• В сушильном барабане белья ворс и пух могут засорять оребрение электрокалорифера. Ухудшение теплоотдачи вызывает локальный перегрев, а скачки напряжения в сети прачечной могут привести к обрыву спирали.
• В сушильной камере для древесины отказ нагревателя связывают с высокой влажностью, смоляными испарениями при сушке хвойных пород и перегревом при остановке вентиляции. Эти условия следует учитывать при заказе оболочки и выборе режима обдува.

Почему обдув важен для ТЭНа 500-800 Вт

Для ТЭНа промышленной сушильной машины мощностью 500-800 Вт характер воздушного потока нужно определить отдельно: название не указывает ни скорость воздуха, ни наличие вентилятора. При обдуве меняется теплоотдача от оболочки; при неподвижном воздухе условия отвода тепла другие. Поэтому одна и та же мощность не описывает допустимую нагрузку без сведений о среде. Укажите, как воздух проходит относительно трубки и возможно ли прекращение потока. Для исполнения с обдувом по заказу можно предусмотреть оребрение, а материал оболочки выбрать с учётом температуры. Это позволяет обсуждать параметры именно воздушного нагревателя, а не переносить на него характеристики оборудования, в котором он может быть установлен.

Что сверить перед заказом ТЭНа для сушильной машины

Чтобы заказать исполнение в диапазоне 500-800 Вт, передайте данные, которые определяют геометрию, подключение и работу в воздушной среде. Так проще согласовать конструкцию, не приписывая товару параметры, отсутствующие в названии.

• Маркировку старого ТЭНа, если она читается, и фотографию нагревателя с выводами и креплением.
• Развёрнутую длину или длину и форму после гибки, диаметр трубки, а для изогнутого варианта - радиус гиба и межосевое расстояние.
• Требуемые мощность и напряжение. Для этой карточки укажите конкретную мощность в диапазоне 500-800 Вт либо сообщите, если нужно рассмотреть другое значение.
• Вид крепления и его размер: штуцер с гайкой или фланец.
• Режим среды: неподвижный воздух или обдув, наличие оребрения и требования к материалу оболочки.

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
